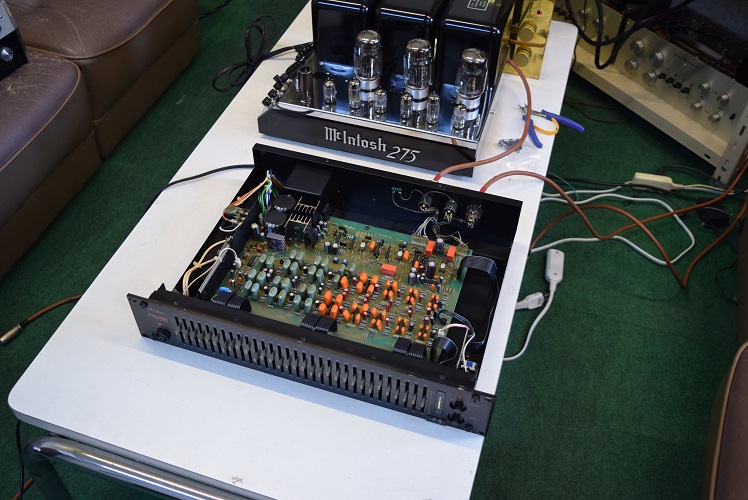

★試聴風景です。

今回はアキュフェーズのグラフィックイコライザーです。イコライザースイッチの調子が悪いので修理を依頼されました。
オーナー様はメーカーに相談されましたが年数が経っているので修理できないと断られたそうです。

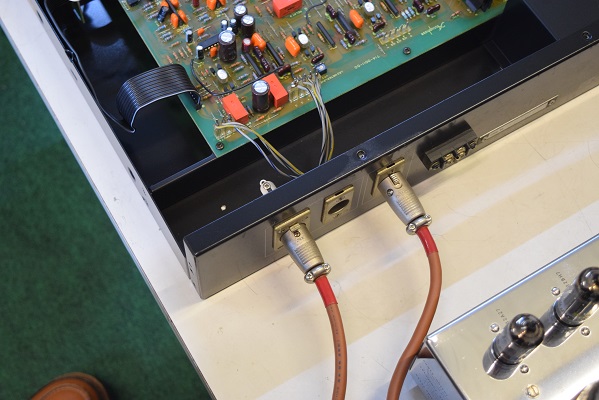

CDプレーヤーからXLRバランス入力を受け、本機からバランス出力でプリアンプに繋ぎ正常に動作することを確認しました。

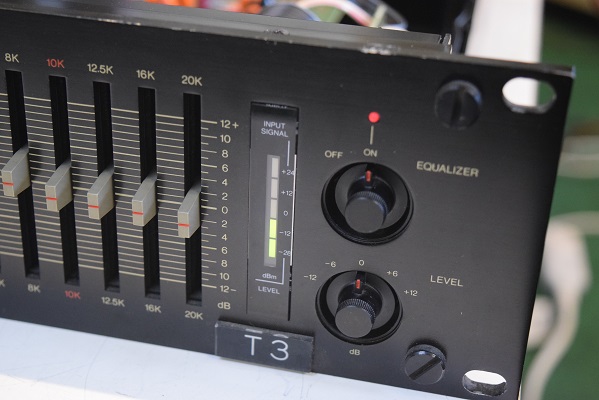

組付け完了後の音出しです。何度も入り切りを行い安定した動作を確認しています。

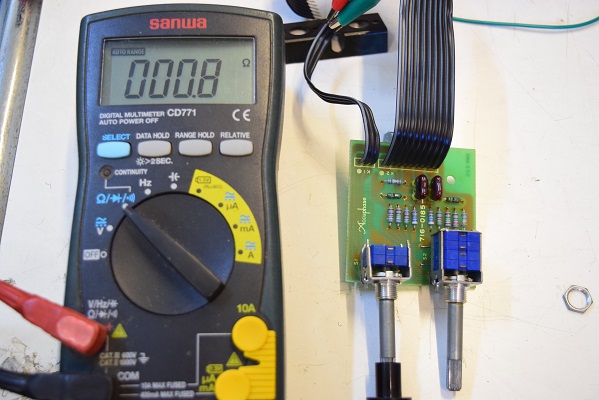

再組付け後の接触抵抗です。リード線分の抵抗があるので0にはなりませんが1Ω以下で安定しています。

スイッチ本体を分解します。
内部に接点復活剤を塗布し、何度も回転しながら接触抵抗を確認しています。

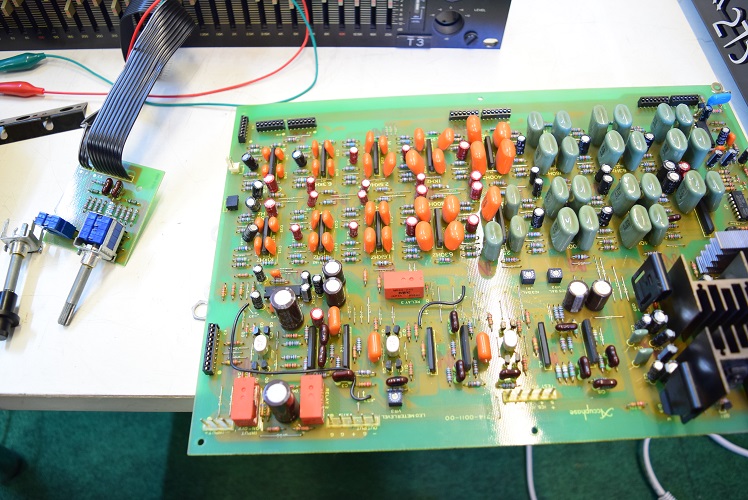

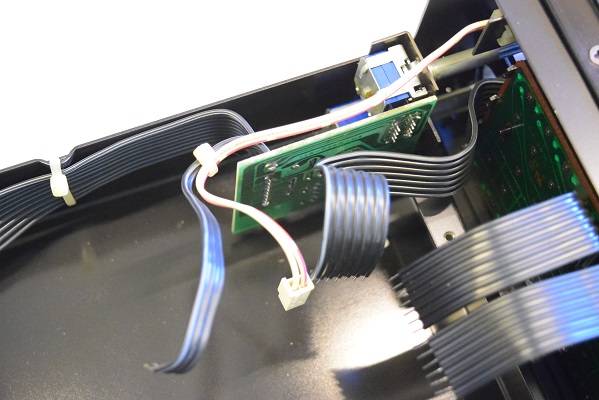

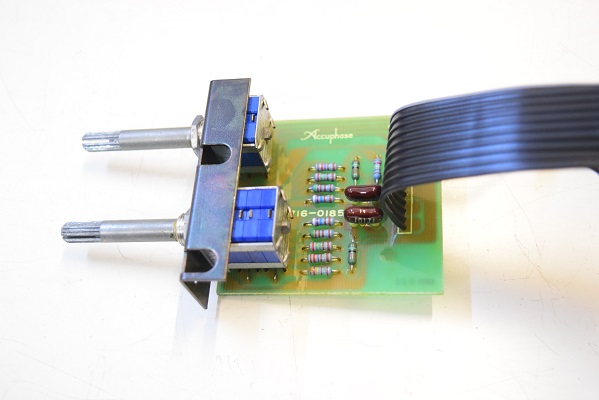

内部基板を外し、スイッチのフレームも外します。

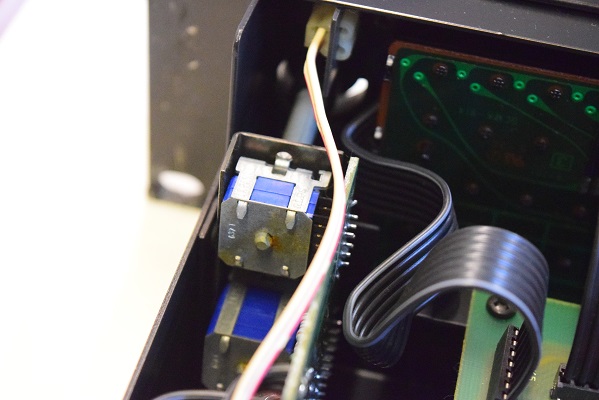

スイッチ本体です。アルプス電気の製品です。念のため調べると既に同型は生産終了です。

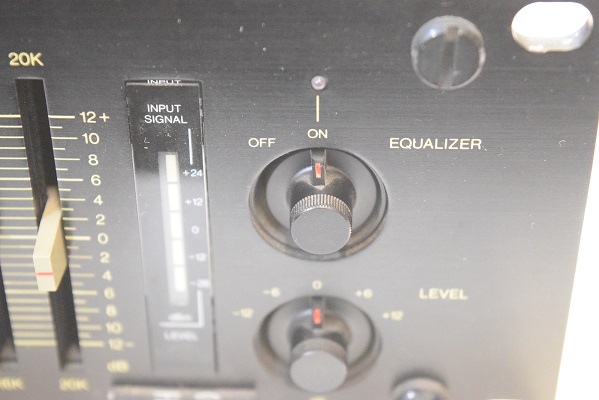

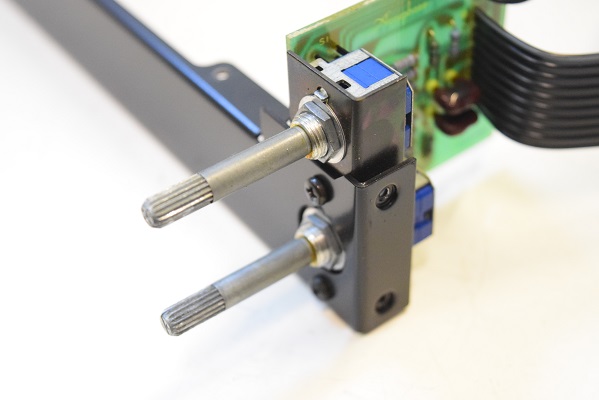

こちらが問題のイコライザースイッチです。

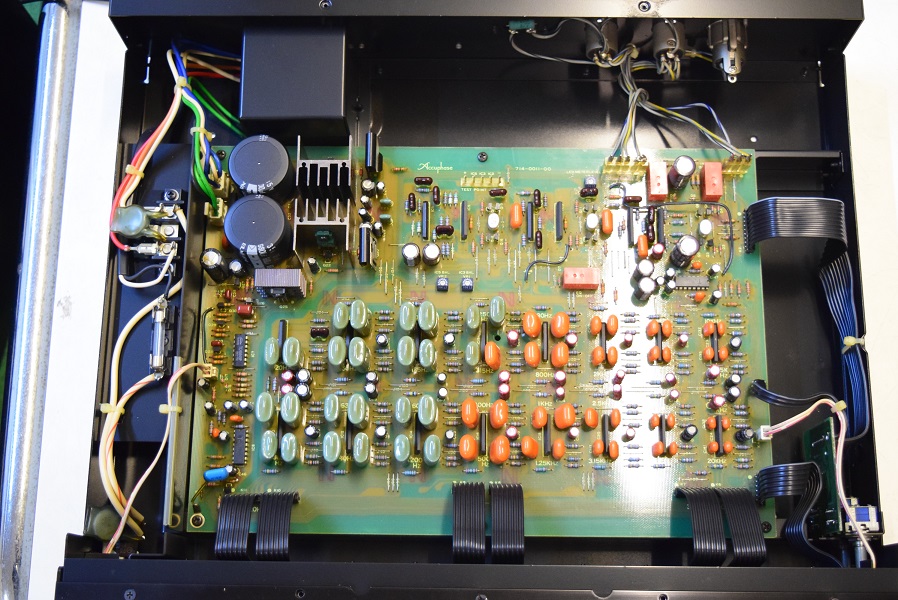

内部です。

Accuphase GEQ G-51 修理依頼機　H. O 様　概要
