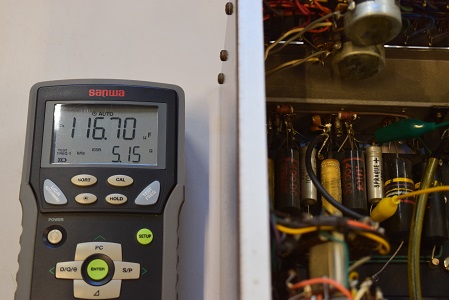

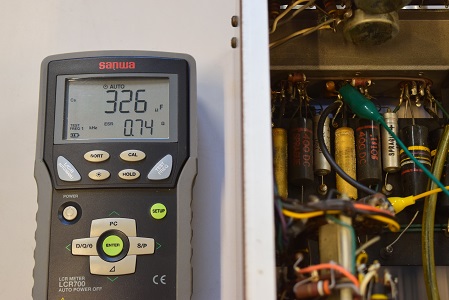

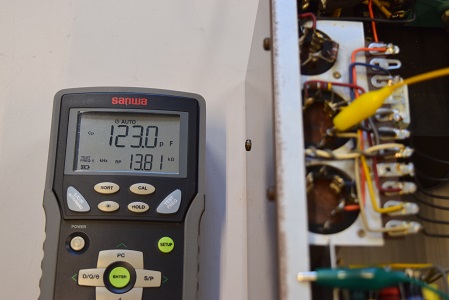

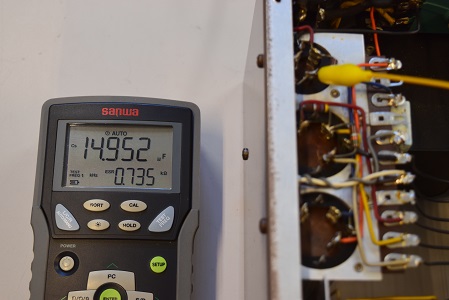

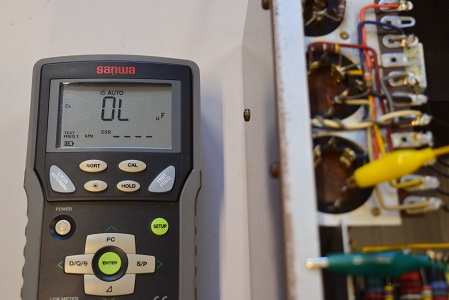

高圧2段目φ35です。一部のブロックで静電容量が完全に抜けています。

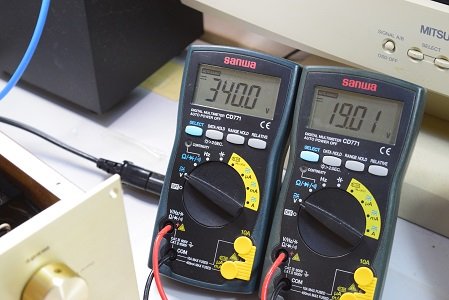

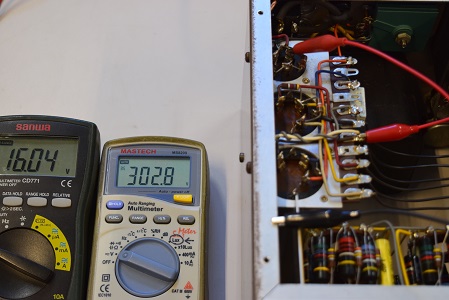

こちらの白テスターは高圧セレン直後です。こちらも302.8Vと40V近く下がっています。高圧セレンが不良です。

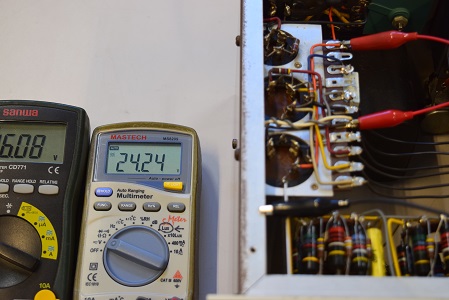

こちらの白テスターは低圧セレン直後です。こちらも24.24Vと3V近く下がっています。低圧セレンも不良です。

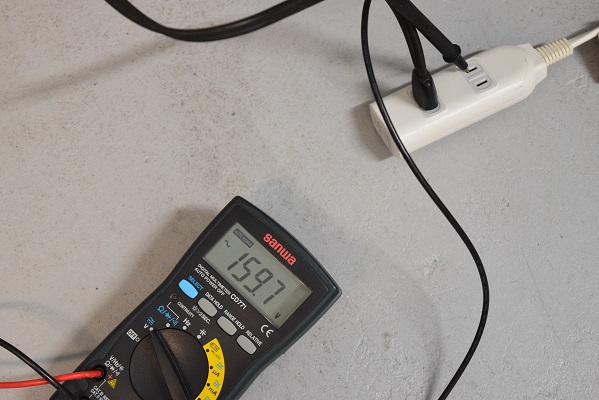

パネルを触ると少しピリピリと感じるので漏れ電圧を測りました。筐体-コンセント間でAC159.7Vの漏れがあります。　電源トランスの漏電です。
通常この漏れ電流はRCAコードを伝って他の機器に流れているのでパネルを触っても感じません。この漏れ電圧が高くなると接続しているCDプレイヤーなど他のトランジスター機器が危なくなります。

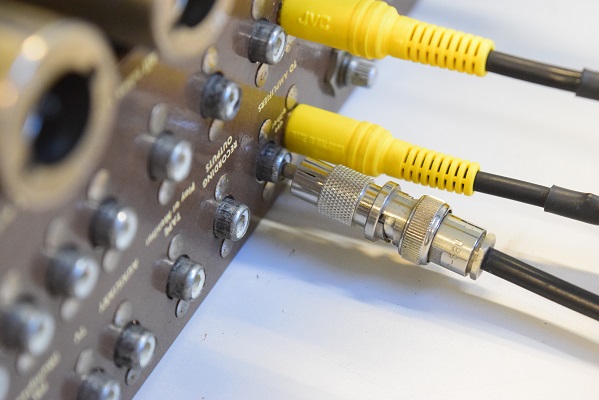

背面のRCA端子です。通常のRCAコードを挿すとゆるゆるで抜けてしまいます。恐らく首を締めるタイプの太い高級なRCAコードを使われているのでしょう。

Marantz7などヴィンテージアンプのRCA端子は今の様に頑丈なものではなく、安物の薄いブリキの板で整形されています。このため首を締められると変形して細くなってしまいます。最悪は交換になり、このRCA端子を交換するとオリジナルとしては致命傷となって後で売るときに安く叩かれます。

(黄色のRCAコードは測定用ダミー抵抗入りです)

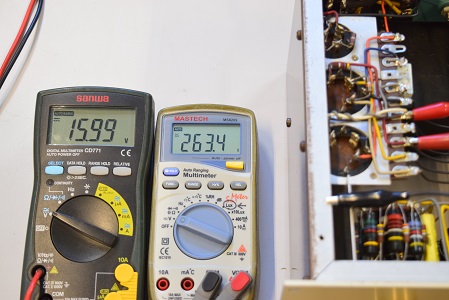

左テスターはヒーター電圧です。15.99Vとかなり下がっています。右の白テスターは高圧B1です。こちらも263.4Vとかなり下がっています。

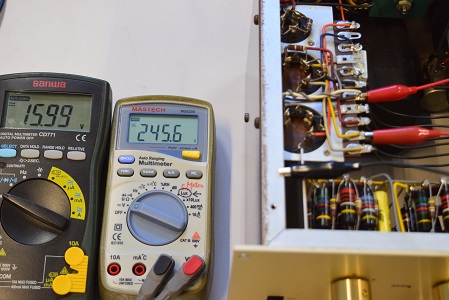

こちらの白テスターは高圧B2です。こちらも245.6Vとかなり下がっています。

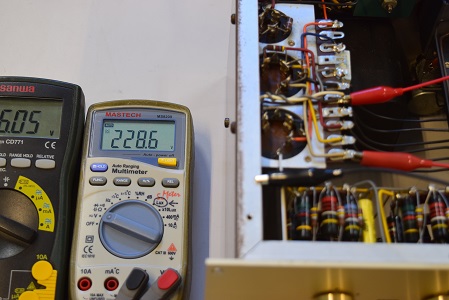

こちらの白テスターは高圧B3です。こちらも228.6Vとかなり下がっています。

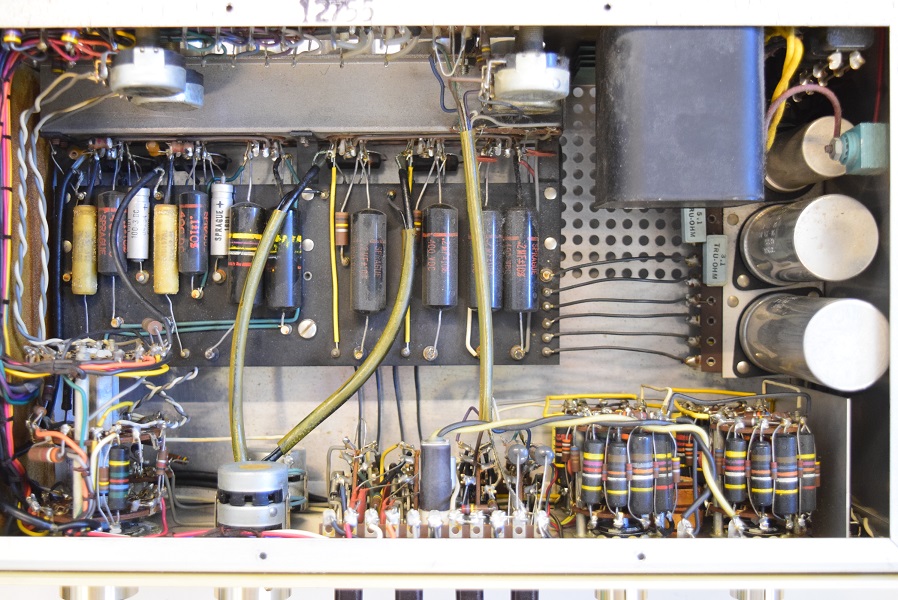

裏面もカップリングコンデンサーを交換され、低圧セレンも復刻に交換されています。

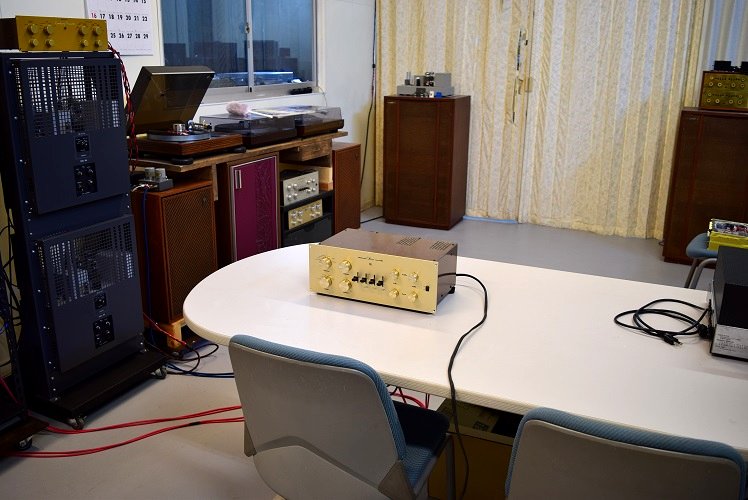

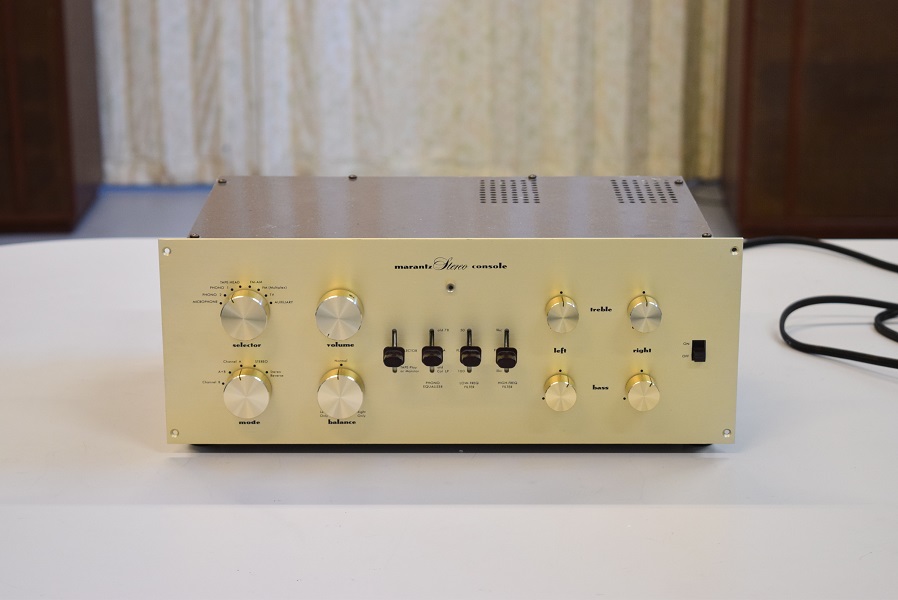

★レストア後の試聴エージング風景です。

いつものMarantz7オリジナルの音です。
極めて透明感があり、雄大な低音、きらりと輝く中高音はオールバンブルビー機に迫る良い音になりました。

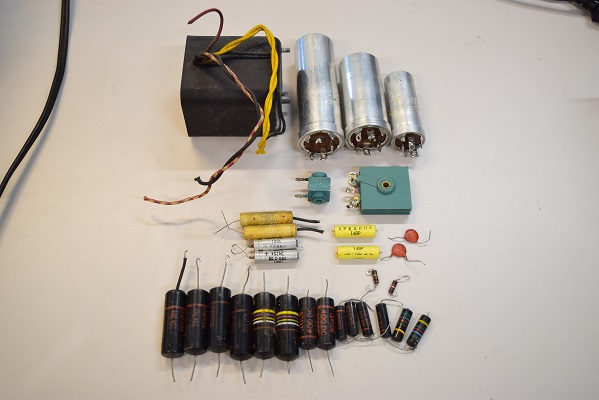

交換部品です。　電源トランスを始め多数の部品が交換になりました。

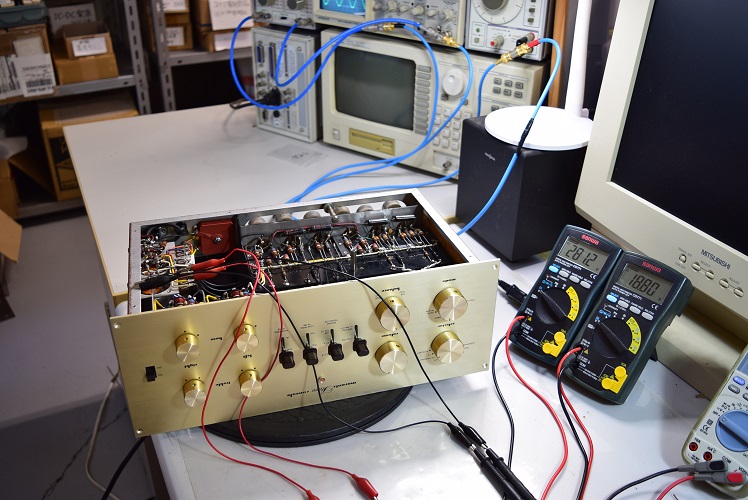

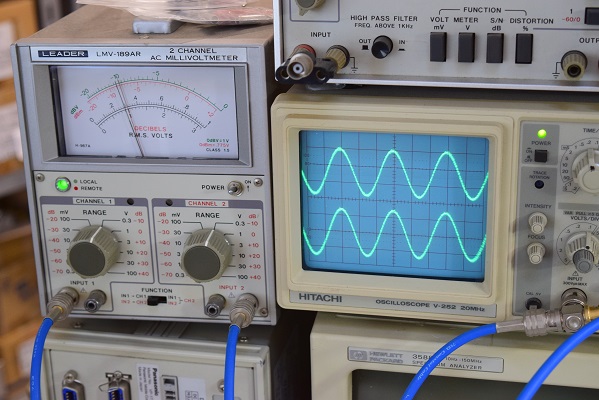

出力波形のチェックです。綺麗な波形が出ています。周波数特性も良好です。

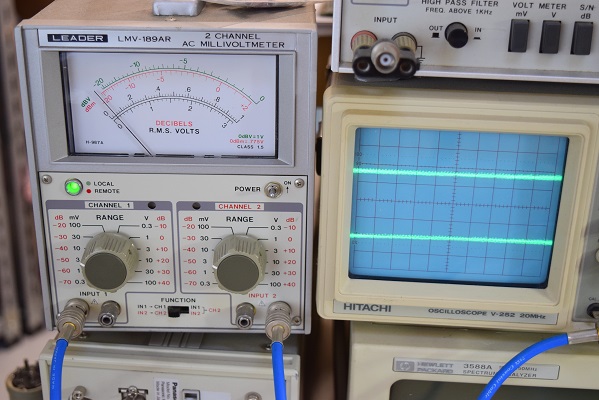

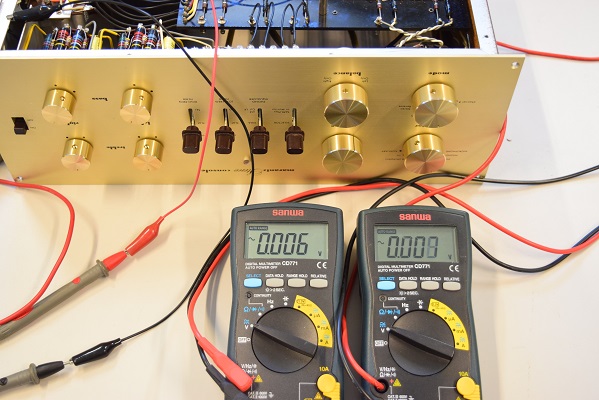

無信号時の残留ノイズです。ミリバルのメーター読みで左右とも 0.0004Vを示し良好です。

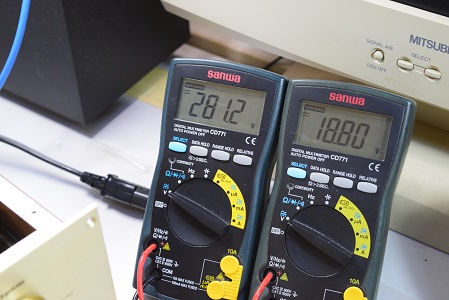

左テスターは高圧B1です。 281.2Vで規定通りの良い値です。右テスターはヒーター電圧です。 18.8Vで良い値です。

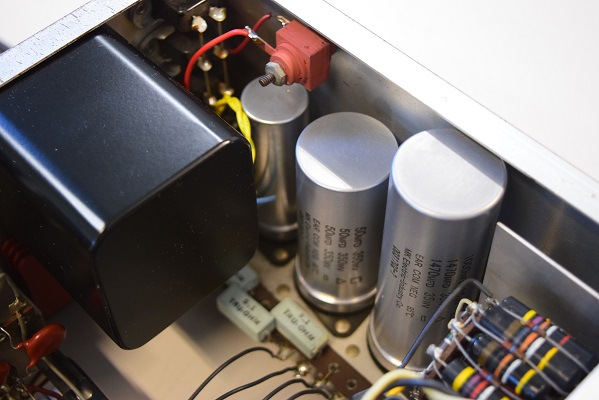

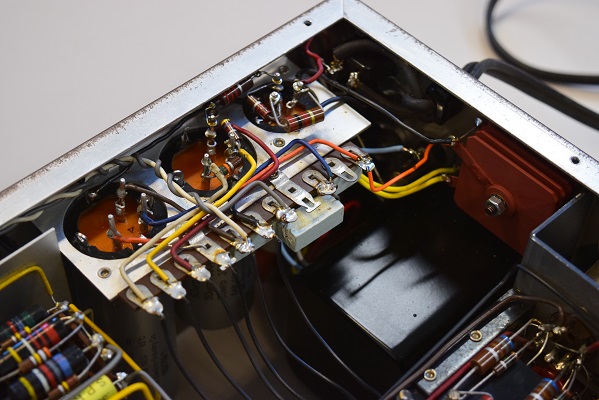

電源回路は低圧セレンも交換しました。電解ブロックコンデンサー間の抵抗は純正A&Bの容量の大きいものに交換しました。電源レギュレーションが良くなり音のスピード感に貢献します。

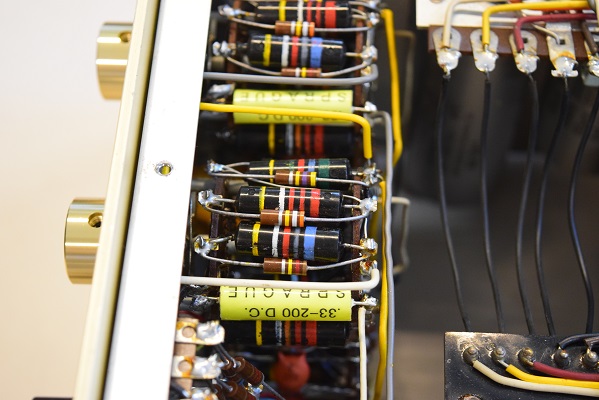

トーン回路後のカップリング 0.33uF/200は容量不足の為、同じ黄色のSPRAGUEに交換しました。豊かな低音が出ます。

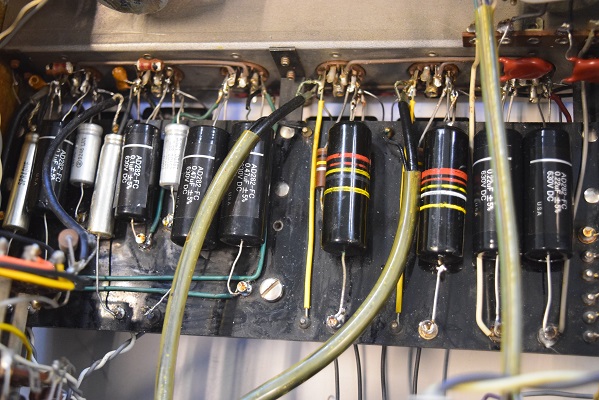

基板上の全てのブラックビューティーは撤去し、音の良いコンデンサーに交換しました。フォノイコのカソードバイパスコンは4本とも純正SPRAGUEの新品に交換しました。

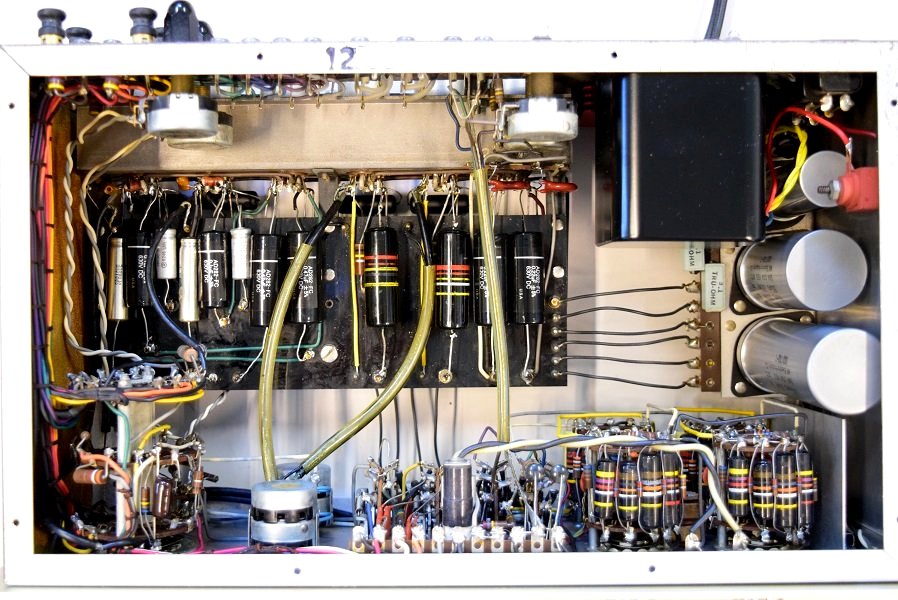

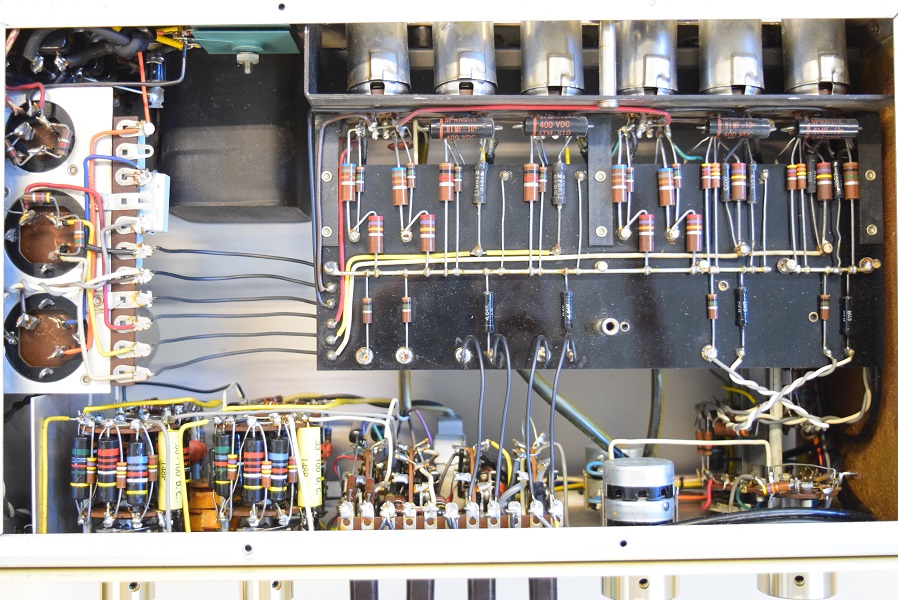

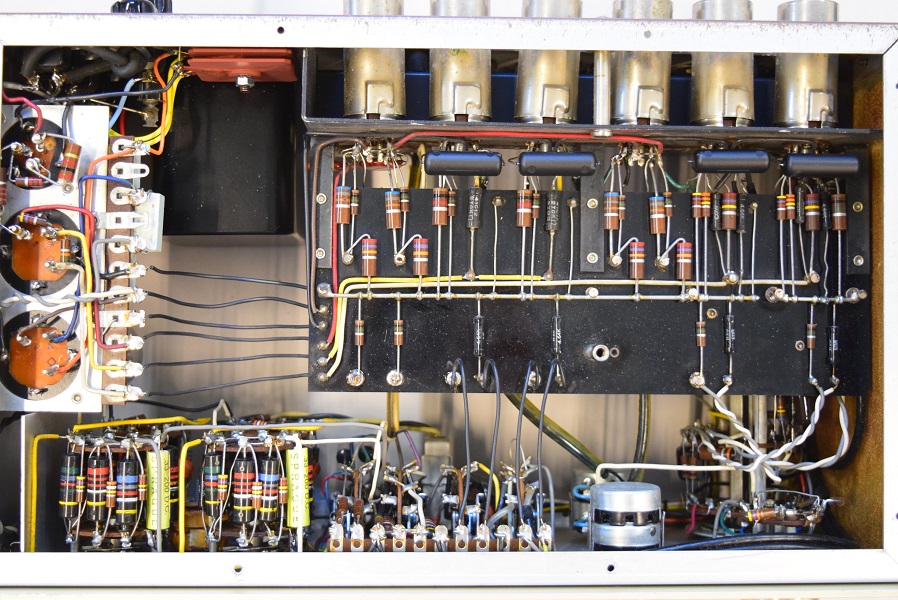

内部です。殆どのカップリングコンデンサーをUSA仕様に交換し、特に音に大事なところを良品バンブルビーに交換しました。今回電源トランスやセレン、電解ブロックコンデンサーなど電源回路の部品も全て交換しています。フォノイコのRIAA偏差コンデンサーは値の正確なマイカコンに交換しました。ラインのセラミックコンデンサーも純正SPRAGUEの新品に交換しています。
