★今回の右の出力が出なくなったのはヒーター電圧が低く、劣化の進んだ真空管が動作しなくなったと考えます。

前回のレストアで電圧も良い事とコストの関係で高圧セレン、低圧セレン、一部の高圧ブロックコンデンサーを交換しなかったのですが、この１年半でどれも劣化し電圧がかなり落ちてV4(ライン右)のTelefunkenの真空管が動作しなくなったと考えます。

このTelefunkenの真空管はかなりヒーター電圧に影響し、こちらで以前レストアしたMcIntosh C-4【171】でもTelefunkenだけ低電圧では動作しませんでした。(C-4の定額のヒーター電圧は10.3Vです。#7は18.9Vです)

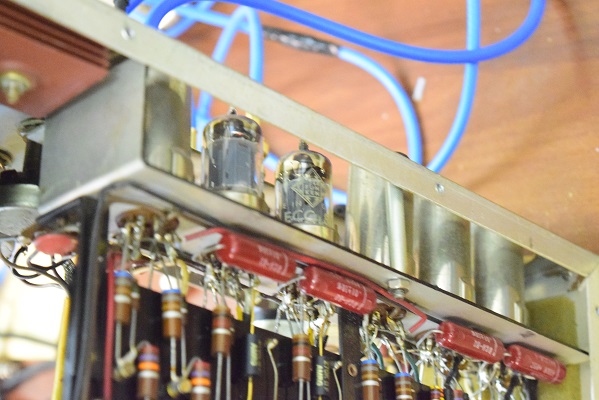

★ラインアンプの全ての抵抗、コンデンサー類をチェックしましたが特に問題ありません。特に幸いにもバンブルビーはまだ健在でした。

★ボリュームがかなりくたびれています。ツマミを回して手を離すと左右の音量が変ります。ボリュームの交換が必要です。

2021. 5. 13 検査初掲載
2021. 6. 8 修理完了

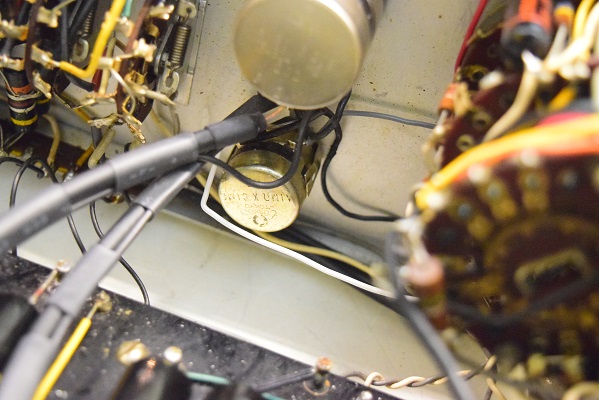

こちらで配線を前回の赤い撚り線から単線の白とグレーに交換しました。

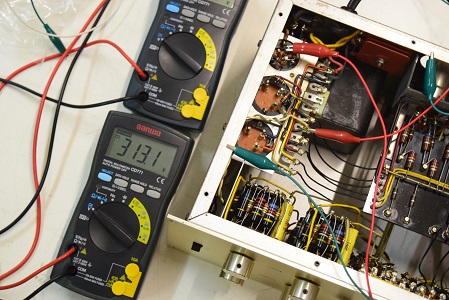

高圧セレン直後の電圧です。313.1で良好です。

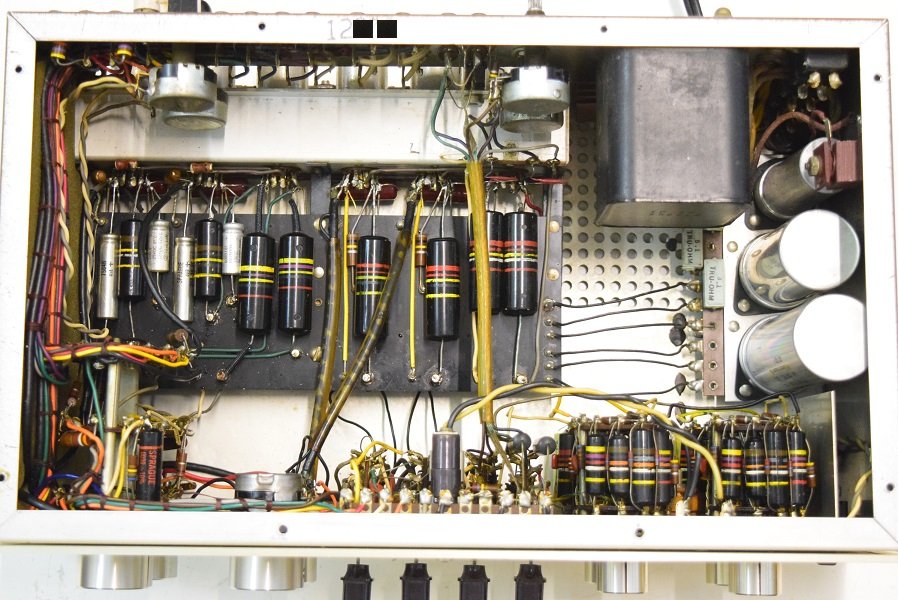

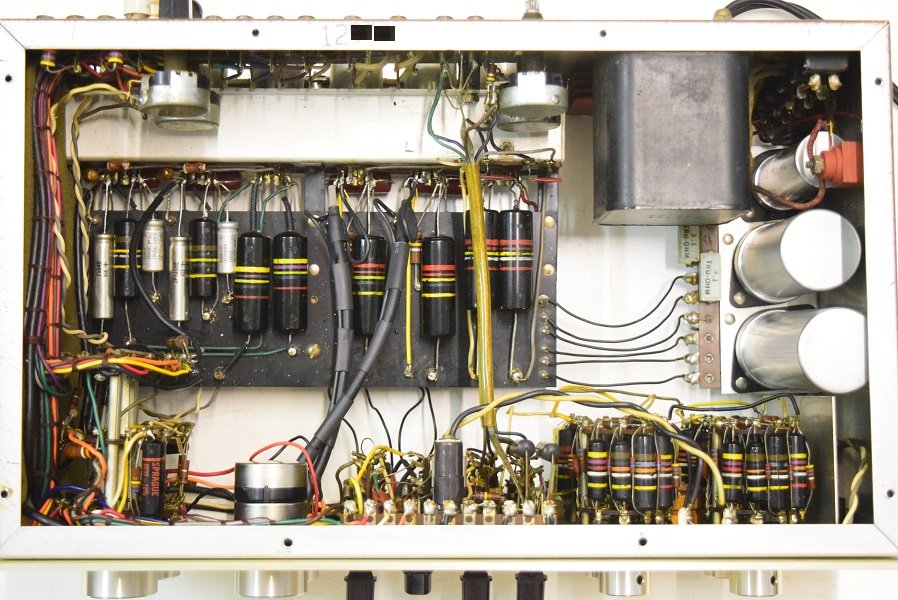

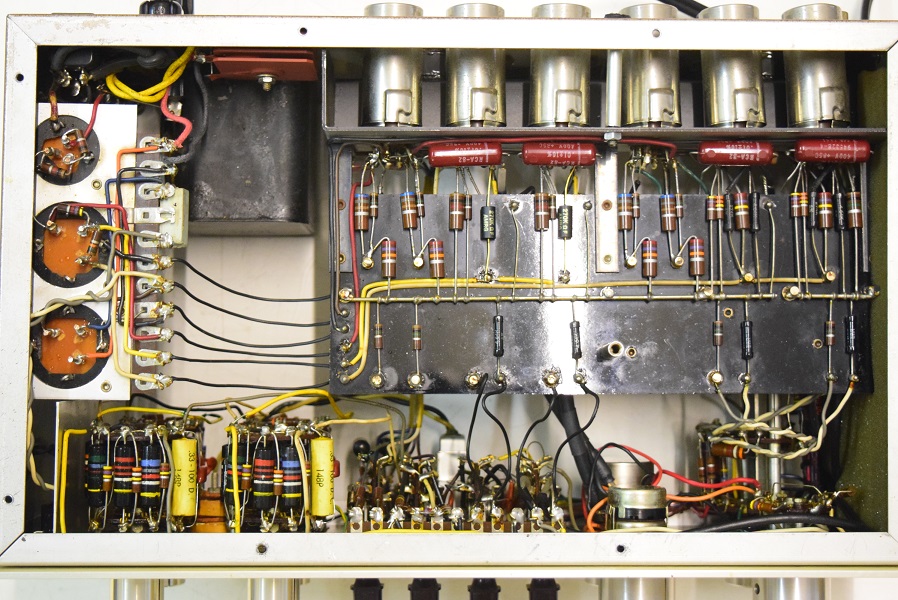

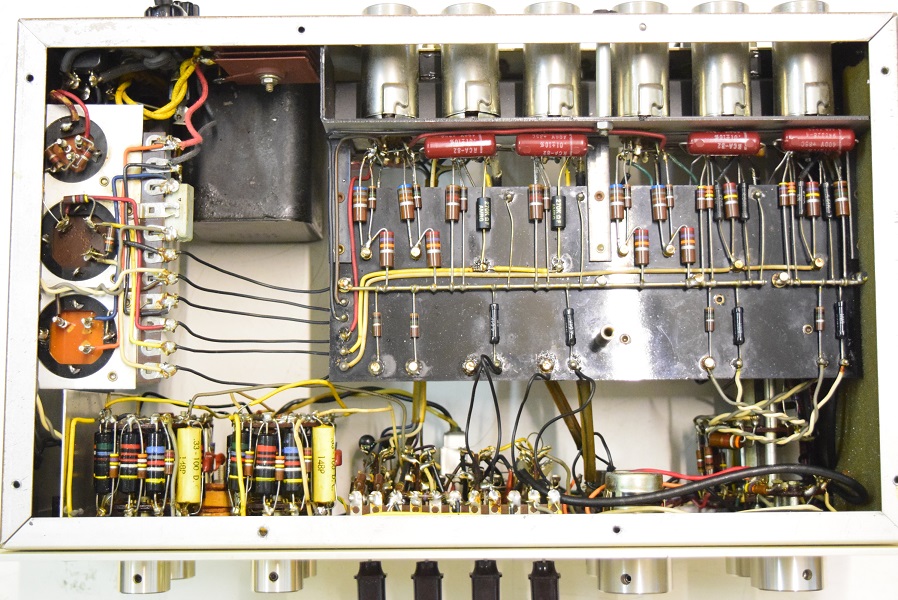

裏面です。

当時の状態のままです。前回はバンブルビーに交換しています。高圧セレンは交換していません。

(2021. 6. 11)
レストア後いろいろチェックしているとCDから音漏れが小さく確認できます。クロストークではなくボリュームを絞っても出てくるタイプの音漏れです。
これもボリューム交換前には気付かなかった事です。
Marantz7ではよくある、後のRCA端子のアルミ腐食に依るアース浮きです。

オーナー様の確認を取って渡りを掛けました。

これで完全に音漏れはありません。

---

★修理完了です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2021. 6. 8

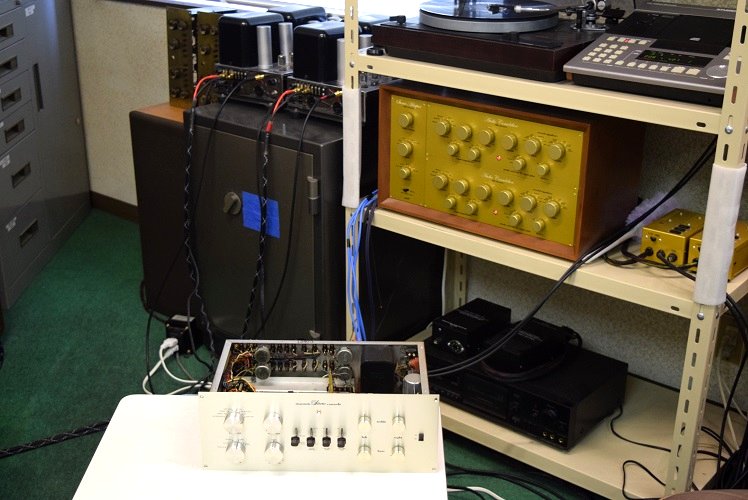

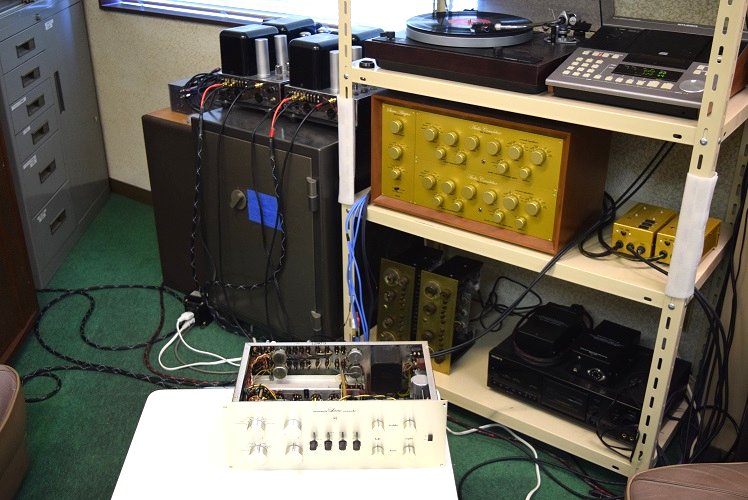

★修理後の試聴エージング風景です。

音は両チャンネルとも出るようになりましたが、音が汚く感じます。

ボリューム近辺の配線が前回のメキシコクラロに交換された時に赤い線の撚り線に交換されていました。しかもはんだ盛りで付けられています。このはんだ盛りの汚れた音です。
今回音の良い東京コスモスに交換してこの音が判別できるようになりました。

こちらで単線に交換しました。上の画像です。

やはり、音はスッキリとして良い音になりました。

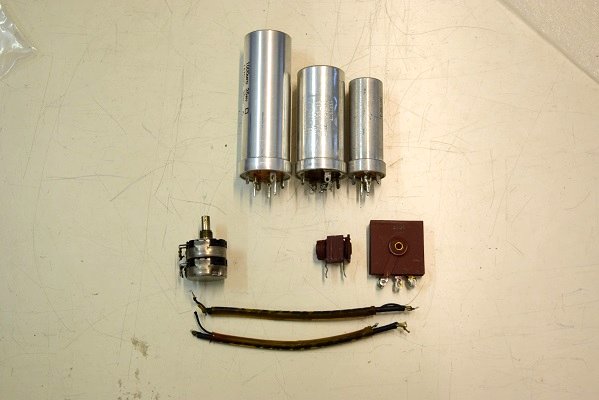

交換部品です。交換したメキシコクラロは軸がすり減ってグラグラです。短くなっている同軸ケーブルもあります。

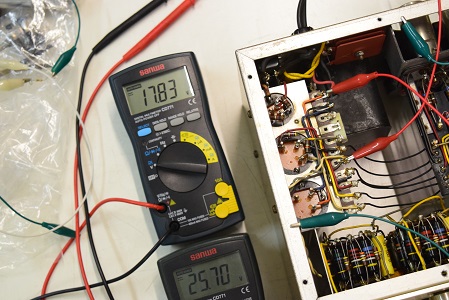

ヒーター電圧です。17.83Vで良好です。

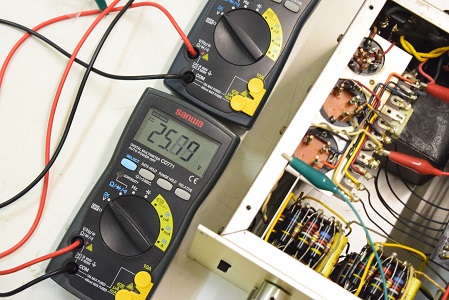

低圧セレン直後の電圧です。25.79Vで良好です。

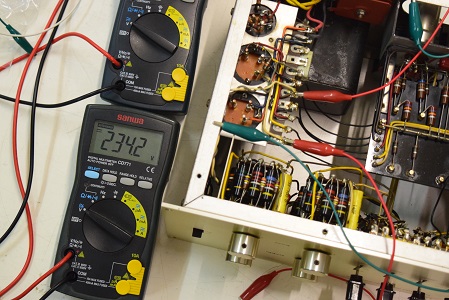

高圧B3です。234.2Vで良好です。

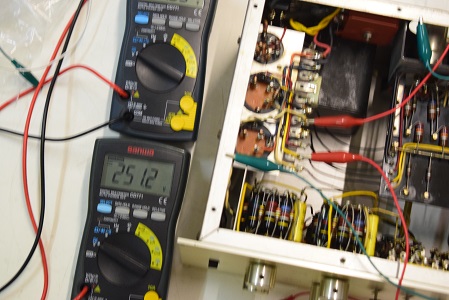

高圧B2です。251.2Vで良好です。

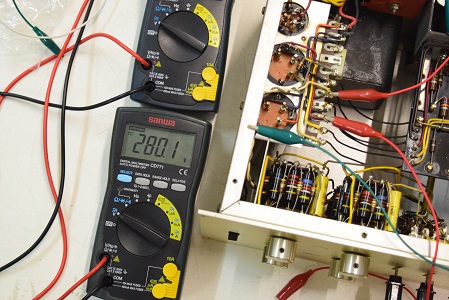

高圧B1です。280.1Vで極めて良好です。

低圧セレンも交換しました。

★修理後の各電圧チェックです。

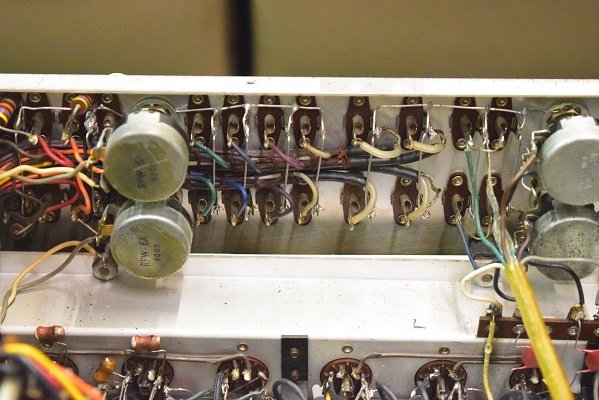

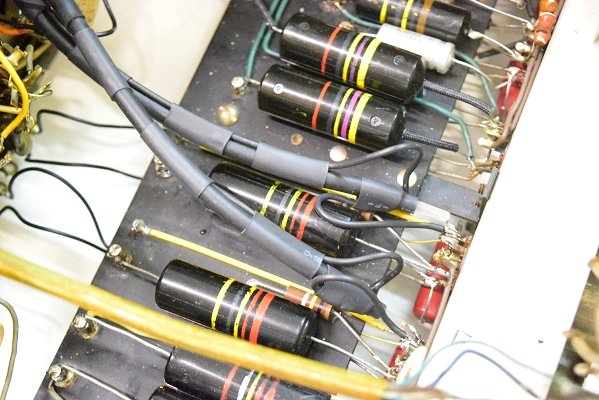

ボリュームから伸びているシールド線です。以前他でのボリューム交換の時かなり手荒な処置をされて線端が溶けて届かなくなっているのを無理矢理はんだ盛りで繋げてありました。
今回のボリューム交換では新規にこのケーブルを交換しました。
使用電線は同軸線の3C2Vです。マランツ純正は同じ同軸線の1.5C2Vなのでこれより少し太めです。

電解ブロックコンデンサーは３本とも交換しました。

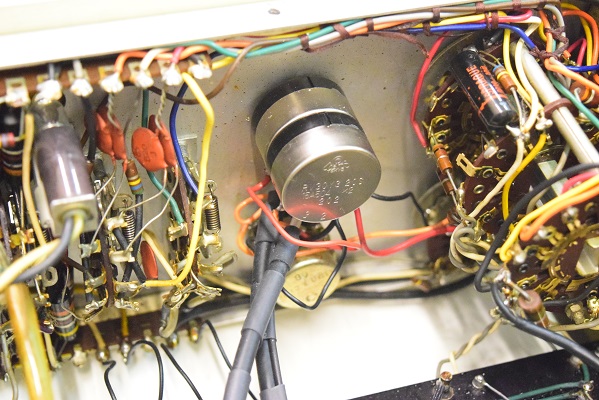

ボリュームを交換しました。

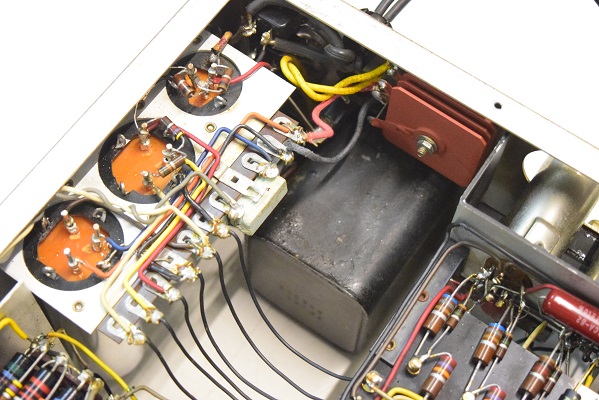

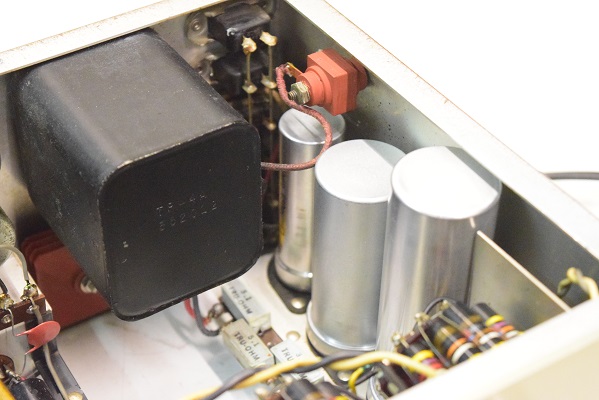

高圧セレンと電解ブロックコンデンサー３本を交換しました。ボリュームも東京コスモスに交換しました。

時折少し出るときもあります。不安定です。恐らくヒーター電圧が低いのでどれかの真空管が動作できない状態です。

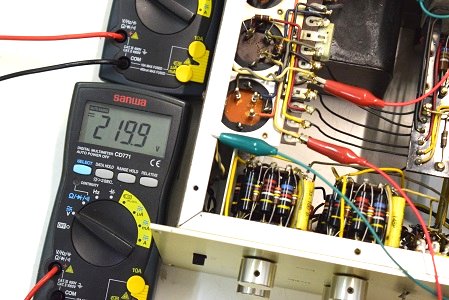

高圧B3です。219.9Vとかなり下がっています。
(前回231.5V)

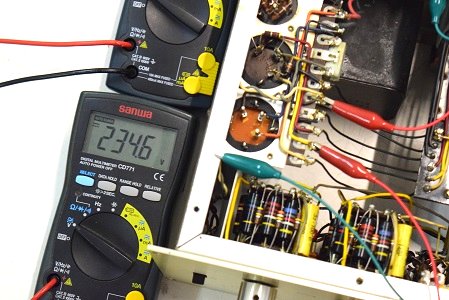

高圧B2です。234.6Vとこちらもかなり下がっています。
(前回247.4V)

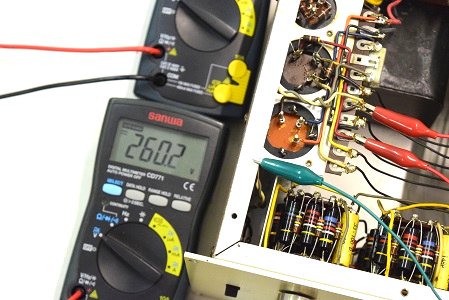

高圧B1です。260.2Vとかなり下がっています。(前回277.9V)

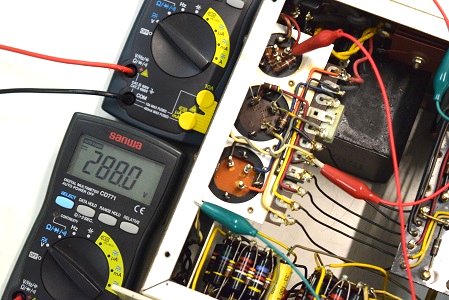

高圧セレン直後の電圧です。288.0Vと前回よりもかなり下がっています。（前回310.8V)

★改めて各電圧を測ってみます。

取り敢えず音出しを行ってみますが右からやはり音は出ません。

今度は真空管を松下12AX7(T)に交換してみると左右共音が出ます。
しかし両チャンネルから電源投入時に結構なノイズが出ます。暫く経つと目立たなくなります。
電源がダメです。


ボリュームを触ると左右の音量が不安定になります。このメキシコクラロはかなりへたっています。

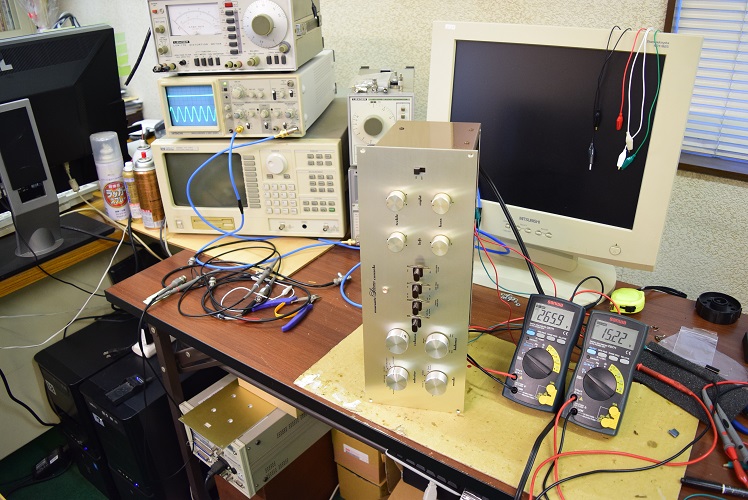

左テスターは高圧B1です。265.4Vとかなり下がっています。右テスターはヒーター電圧です。15.21Vと真空管の動作限界値に近い状態です。

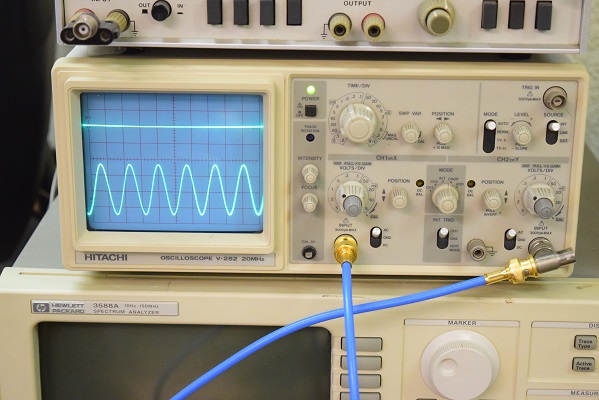

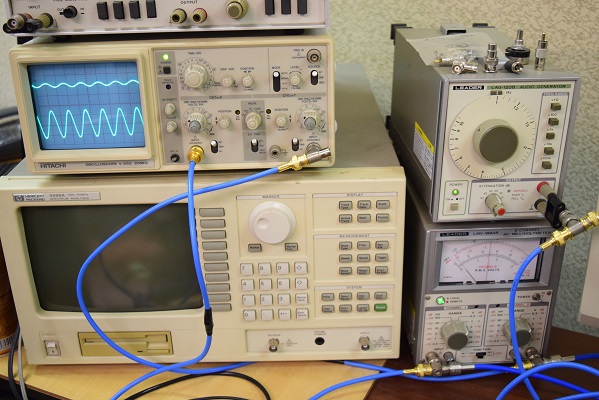

出力波形です。やはり上のラインの様にやはり右が出ていません。

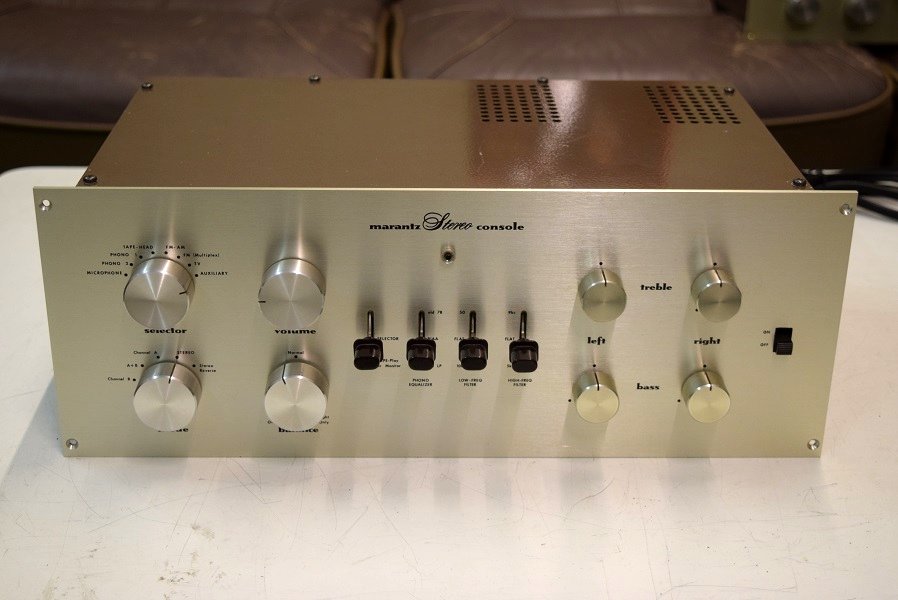

１年半程前に当工房でレストアしたものです。今回右側の音が出なくなったので修理を依頼されました。

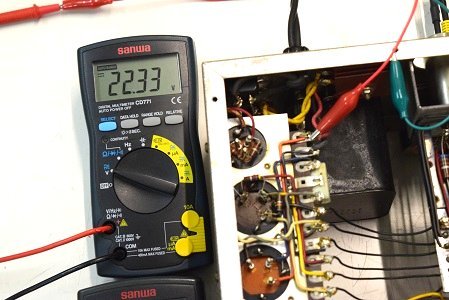

低圧セレン直後の電圧です。22.33Vと極めて低い値です。

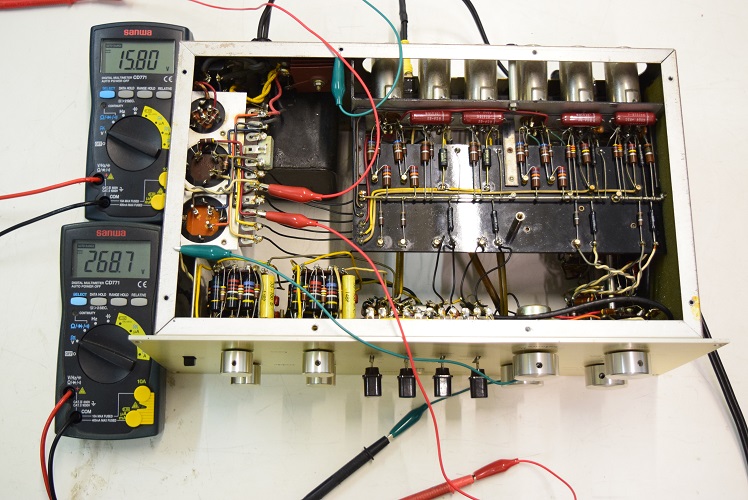

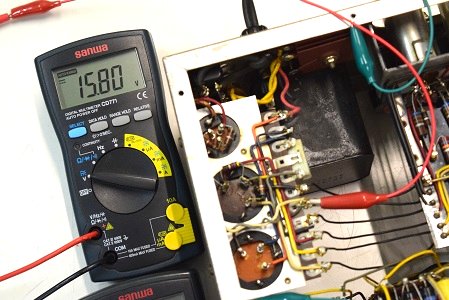

ヒーター電圧です。15.80Vで極めて低い値です。(前回17.0V)

真空管を入れ換えてみても同じで、時折大きな発振音が出ています。

電解ブロックコンデンサーは高圧φ25と低圧φ35のみ交換しています。低圧セレンも交換していません。

★早速状態チェックです。

Marantz7 S/N 12000番台　修理レストア依頼　概要
