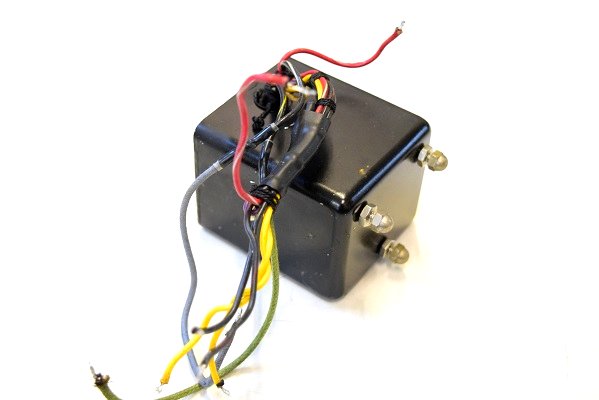

漏電していた電源トランスです。

高圧B3です。253.8Vで良好です。

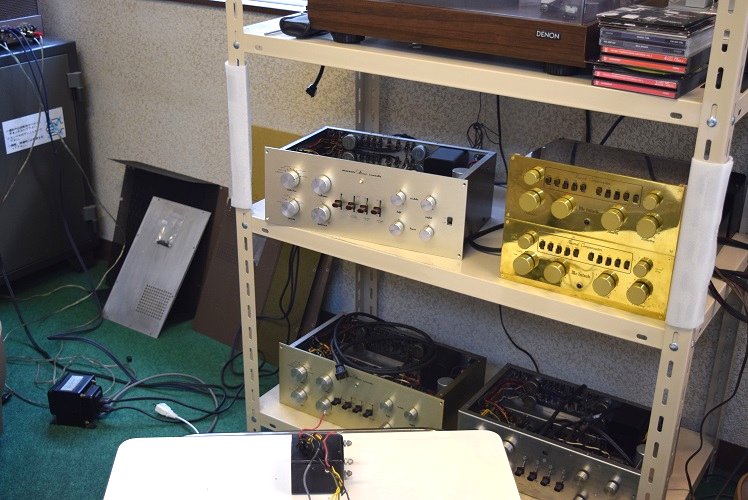

★電源トランス交換後のエージング風景です。

現在の所2時間位経過していますが、特に異常はありません。

特注の電源トランスです。

★電源トランス交換後の各部の電圧を計ります。

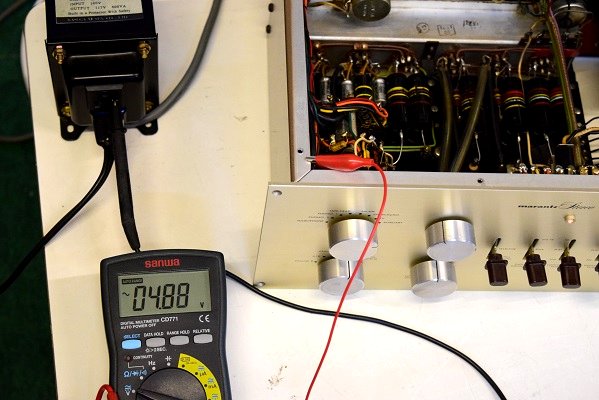

漏れ電圧はコンセントN極-筐体間でAC4.88Vで、当然ながら極めて良い値です。

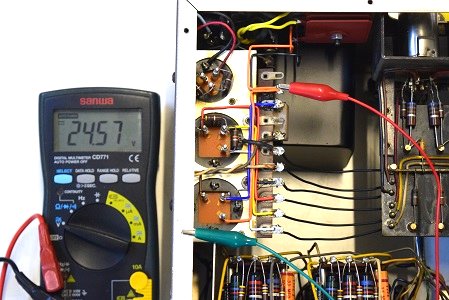

低圧セレン直後の電圧です。24.57Vで良好です。

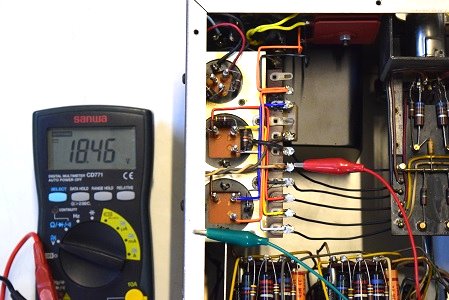

ヒーター電圧です。18.46Vを示し良好です。

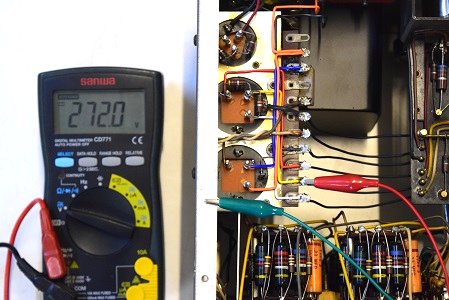

高圧B2です。こちらも少し高い272.0Vを示し、良好です。

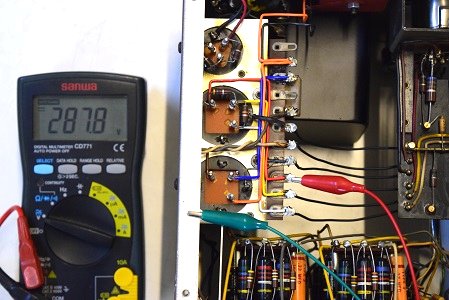

高圧B1です。　287.8Vで少し高いですが良好です。

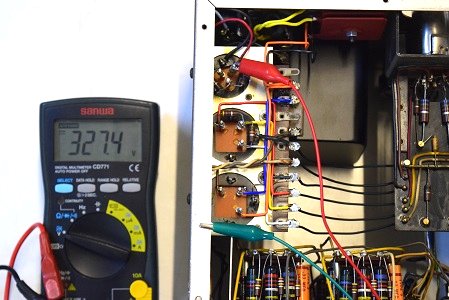

高圧セレン直後の電圧です。327.4Vで良好です。

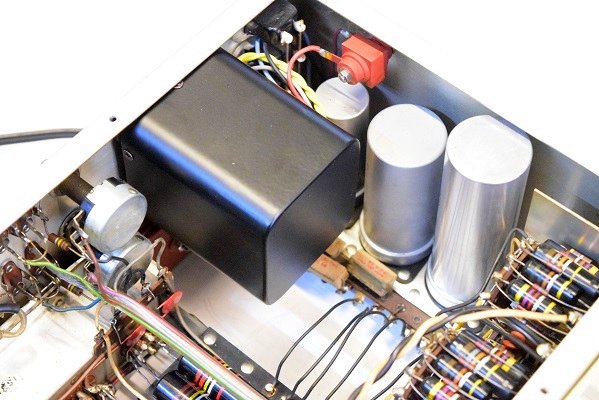

電源トランスを交換した後の内部上面です。

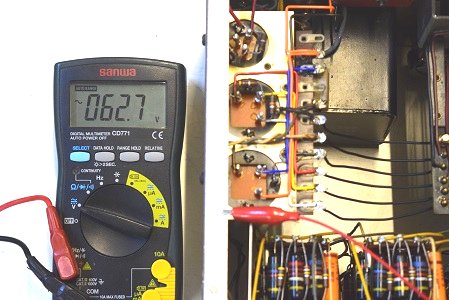

コンセント「N」極 - 筐体間の漏れ電圧です。AC62.7Vを示しかなり漏れています。

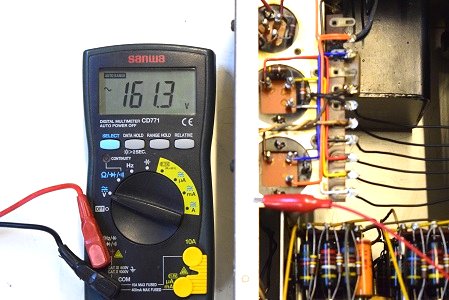

逆相ではAC161.3Vです。

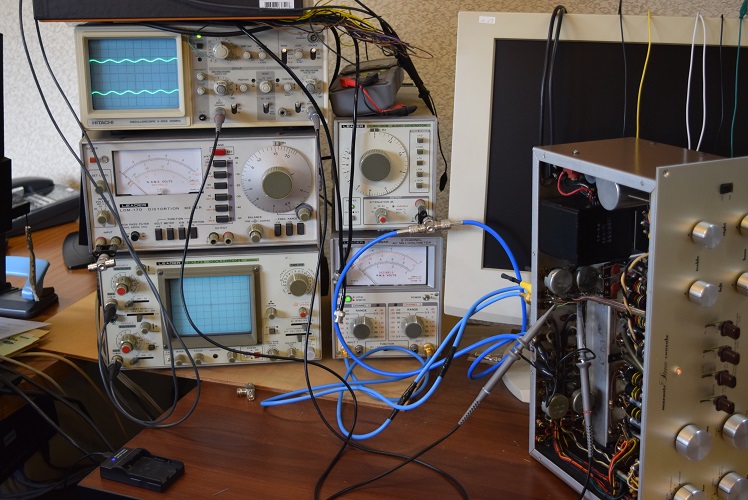

測定器で5時間程計測していても何も異変はありません。

★パネルを触るとピリピリ感じるので漏れ電圧を計りました。

高圧B1です。こちらは少し高い値です。特に電源投入時は390V近く上がります。通常よりは30V程高くなります。何だかおかしい。。

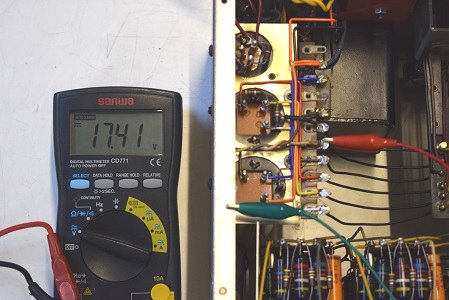

ヒーター電圧です。以前レストア完了後は19.68Vと極めて良い値でしたが今回は17.41Vに落ちています。

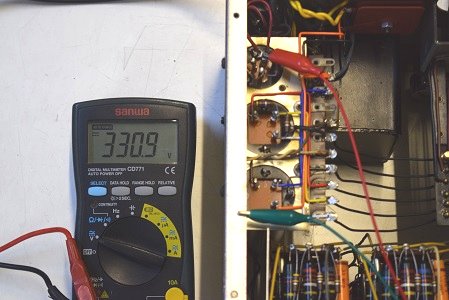

高圧セレン直後の電圧です。330.9Vを示し特に問題ありません。

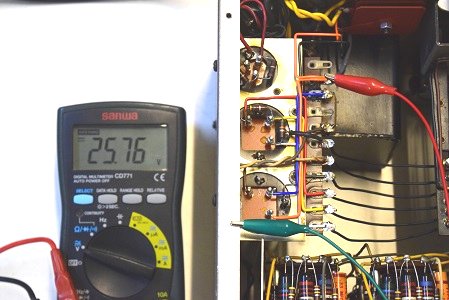

低圧セレン直後の電圧です。こちらも以前は26.46Vと良い値でしたが今回は25.76Vで少し落ちています。

2019. 12. 16 掲載 検査完了
2020. 1. 20 修理完了

★この電源トランスは漏電しています。

恐らく電圧低下からヒーター側の巻き線で一部焼損し漏電していると考えます。

トランスの漏電がシャーシーを伝わりコンデンサーの飽和状態で突然放電が始まり、これがスピーカーに出力されるようです。
測定器での計測中は上手く漏電がケーブルから測定器側に逃がした状態が続き、コンデンサーの異常飽和が起きなかったと推測します。


電源トランスの交換が必要です。

★欠品していた特注トランスが入荷し漸く修理完了です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2020. 1. 20

Marantz7 20000番台　レストア依頼機　T.Y様　概要

★各電圧を確認します。
