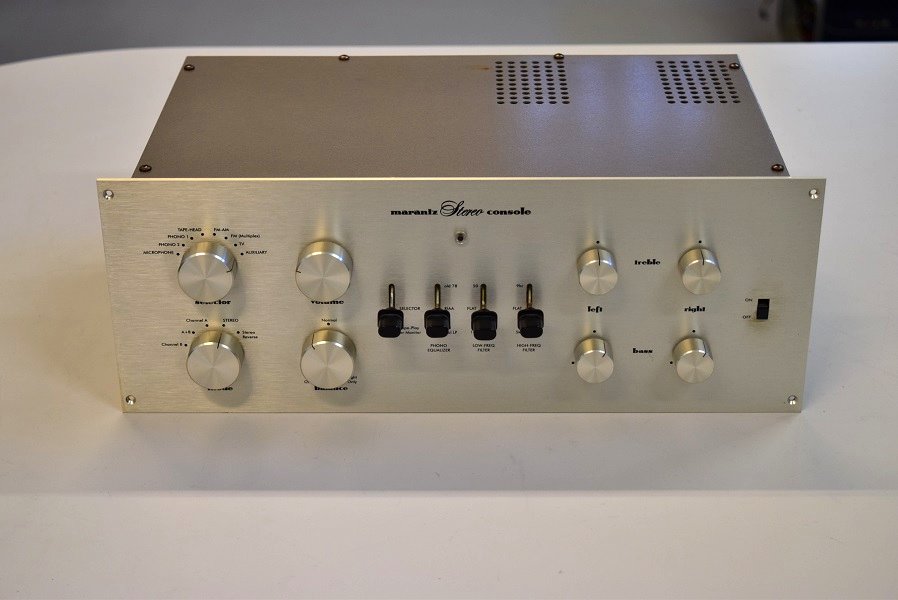

Marantz 7R　レストア依頼　概要

2023. 5. 11 検査
2023. 5. 18 レストア完了

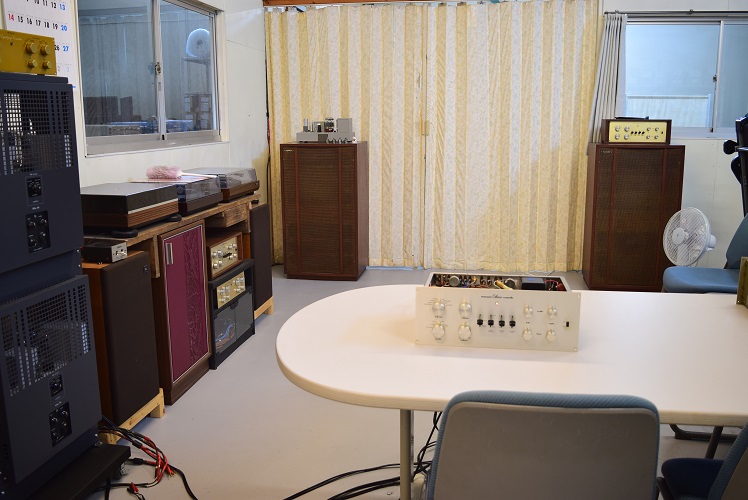

★レストア後の試聴エージング風景です。


しっとり感と透明感が増して、なかなか良い音になりました。
いつものMarantz7オリジナルの音です。


ただ今ビバルディの弦楽４重奏を聴いています。透明感が漂います。良いですねー。

次にJAZZです。いつものビルエバンスです。パンチが聴いてこれもとても良い感じです。

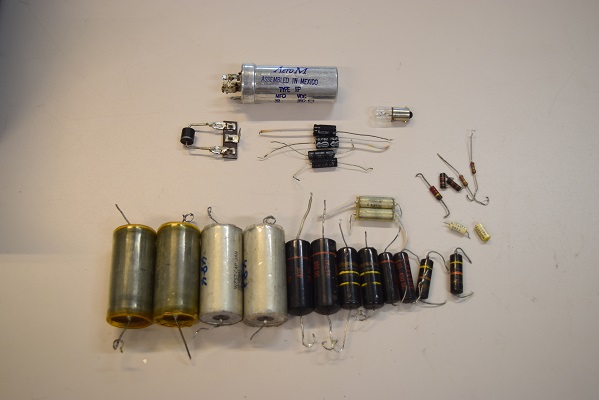

大量の交換部品です。バンブルビーは単体検査では全て完全に不良でした。

良い音にレストアするということは、残っているバンブルビーを換えることです。バンブルビーは完全に良品で無ければ良い音にはなりません。漏れ電圧があるともやっとしたハッキリしない音になります。最初の試聴でレコードの音がボヤケて聴こえたのは残っていたバンブルビーが不良だったからのようです。

カップリングコンデンサーは、いつもこちらでよく使うUSA仕様に全て交換です。フォノイコのカソードバイパスコンは全てMarantz7オリジナル純正SPRAGUEの新品に交換しました。セラミックコンデンサーも同じく純正SPURAGUEに交換です。SPRAGUEのセラミックコンデンサーはMarantz7のダイナミックな音の重要な要素です。これを他のコンデンサーに換えるとMarantz7の音では無くなります。この他フォノイコのRIAA偏差コンデンサーはマイカコンに交換しました。

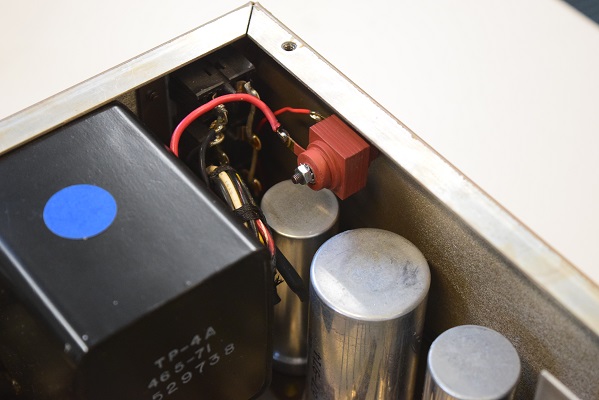

電源は高圧セレンと高圧初段φ25をオリジナル仕様の新品に交換しました。

---

★レストア完了です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2023. 5. 18

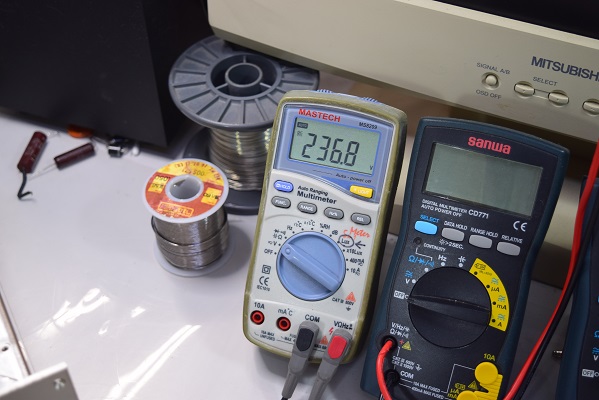

こちらは高圧B3です。236.8Vで良好です。

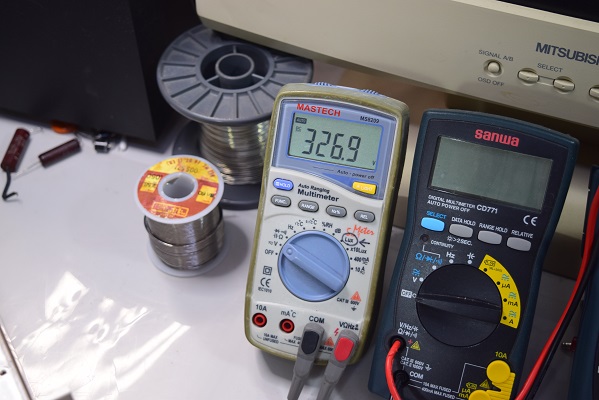

交換した高圧セレン直後の電圧です。326.9Vを示し良好です。

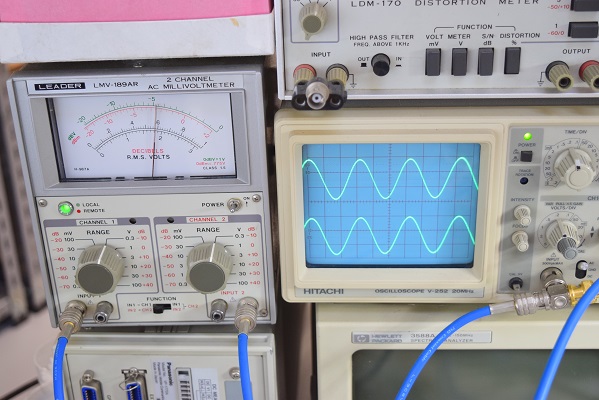

出力波形です。安定した奇麗な波形が出ています。残留ノイズも極めて少なく、周波数特性も低域までしっかり伸びてフラットな状態です。

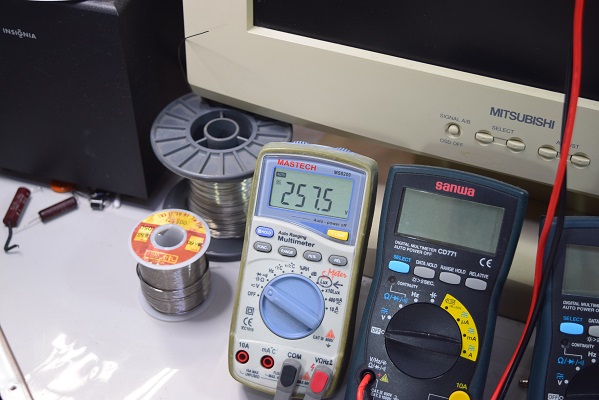

こちらは高圧B2です。257.5Vで良好です。

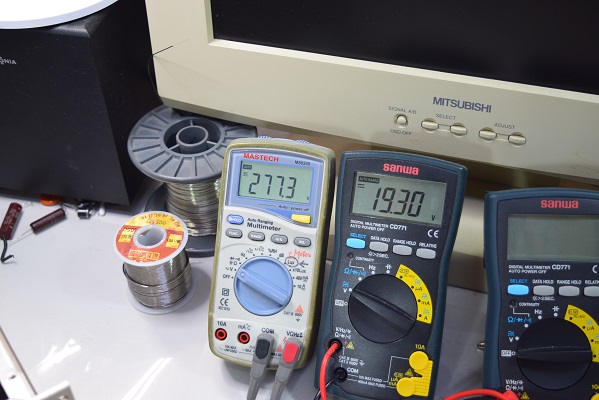

左の白いテスターは高圧B1です。277.3Vを示し良好です。右テスターはヒーター電圧です。こちらも19.3Vを示し良好です。

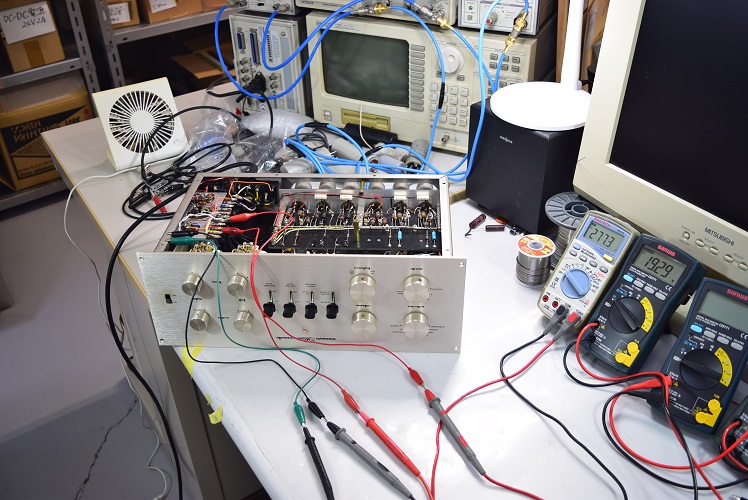

レストア後各電圧を測ります。

電源の抵抗もオリジナル純正A&Bの高容量に交換しました。

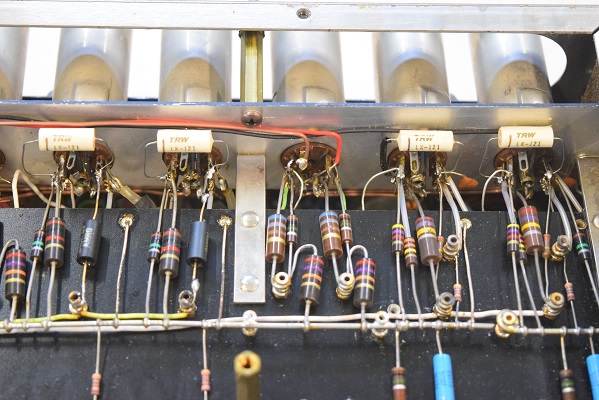

横一列のコンデンサーはMaantz7オリジナル後期純正GoodAll-TRWの新品に交換しました。ラインのプレート抵抗は音の良いAMRGに交換しました。音の深みが変わります。

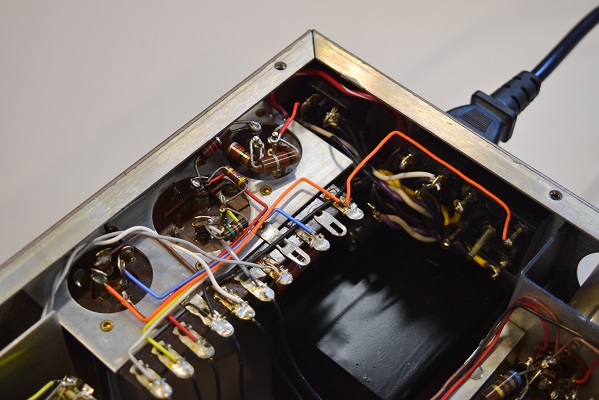

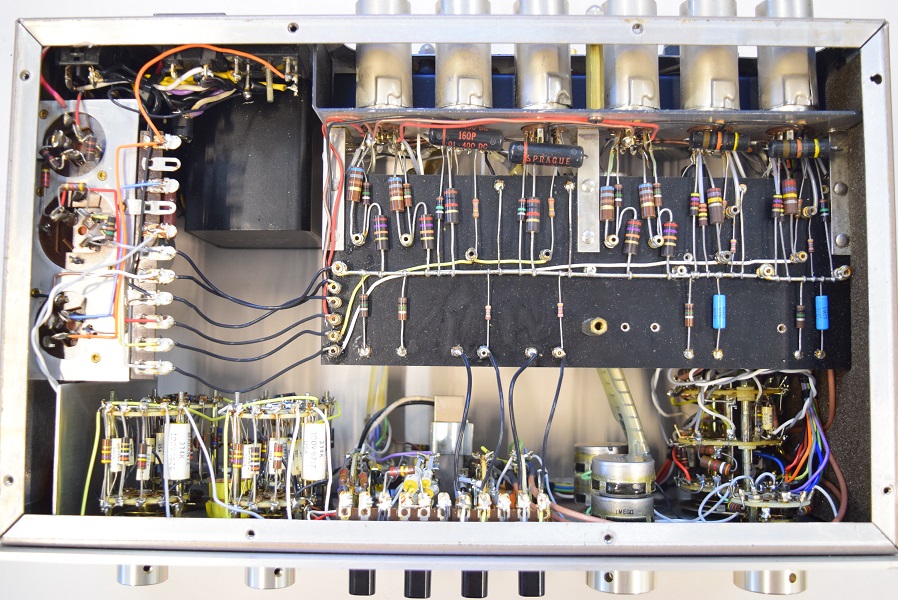

裏面です。小さなカップリングコンデンサーとプレート抵抗を音の良いものに交換しました。

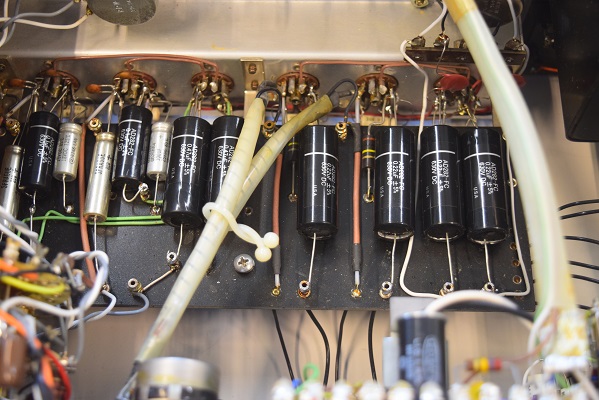

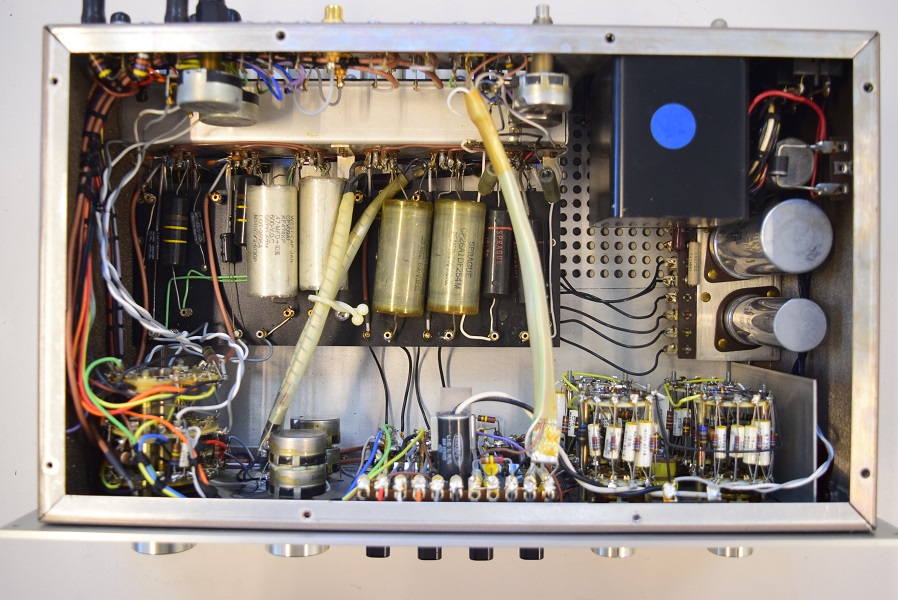

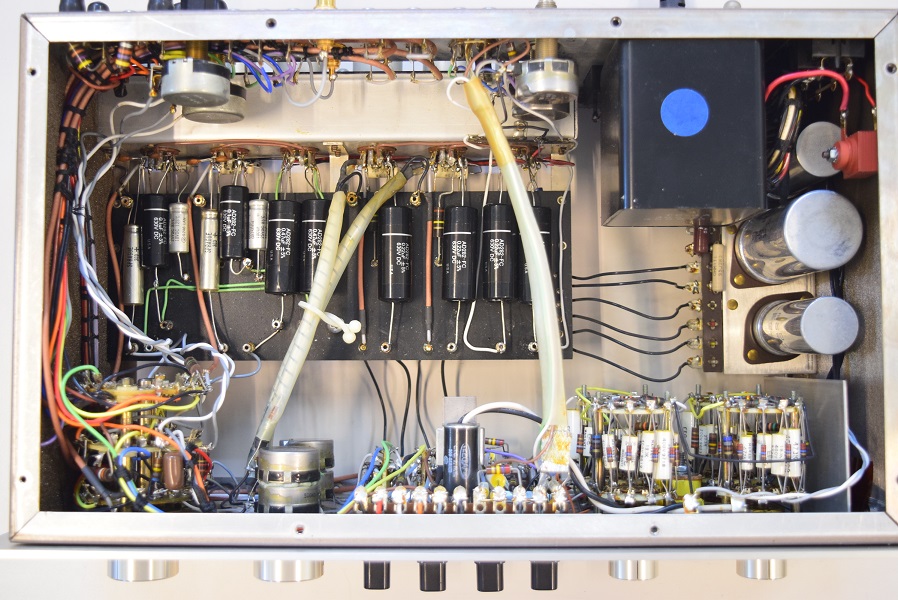

内部です。ガラリと様子が変わりました。

★各カップリングコンデンサーは概ね良好ですが、フォノイコのバンブルビーに少し漏れがあります。

特に大きな問題は無いが、暫く検査していないのでメンテを希望されました。

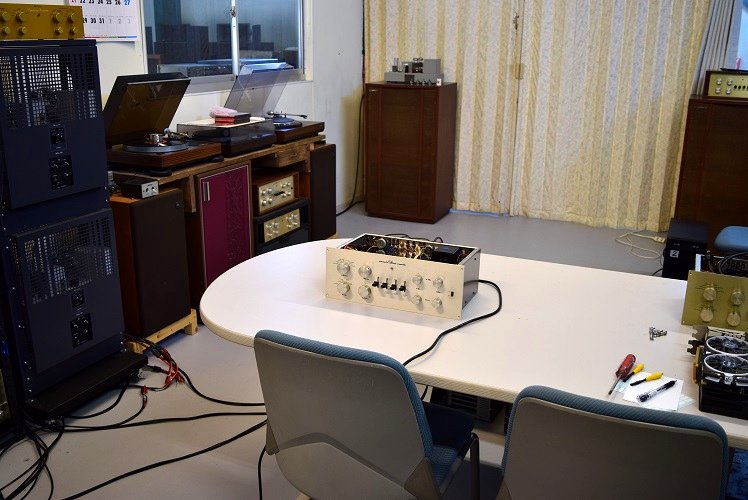

★最初の音出し試聴風景です。


全体的に特に問題無く聴けます。

レコードの音が少しボヤけています。RIAAが崩れて低音が少し弱く感じます。

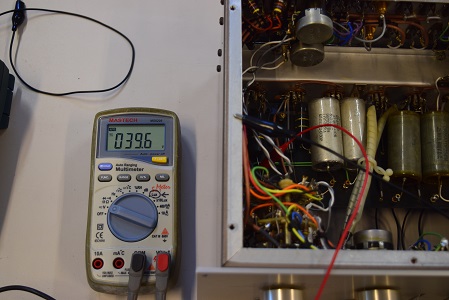

フォノイコのバンブルビーに少し漏れがあります。

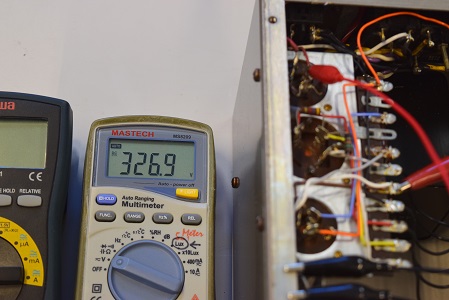

高圧整流ダイオード直後です。326.9Vで良好です。

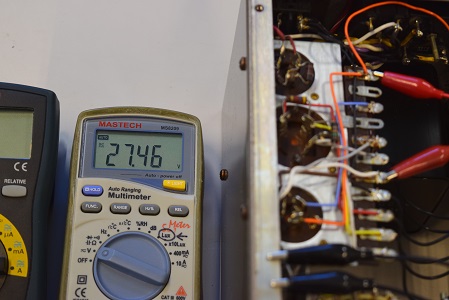

低圧整流ダイオード直後です。27.46Vで良好です。

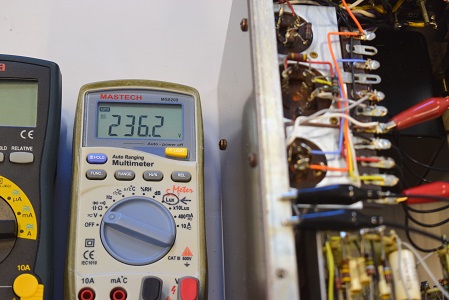

高圧B3です。236.2Vで良好です。

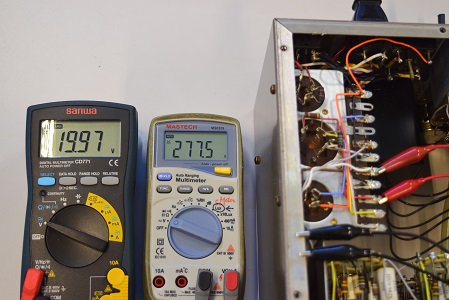

白テスターは高圧B1です。277.5Vで良好です。黒テスターはヒーター電圧です。こちらも19.97Vで良好です。

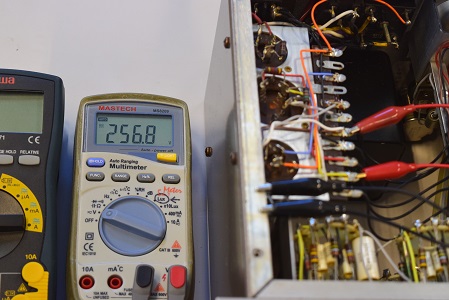

こちらは高圧B2です。256.8Vで良好です。

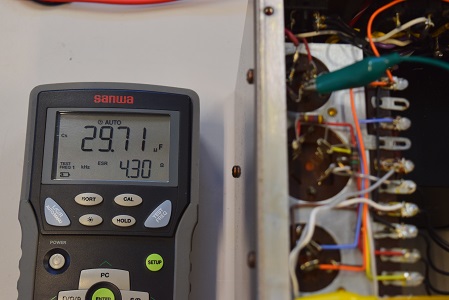

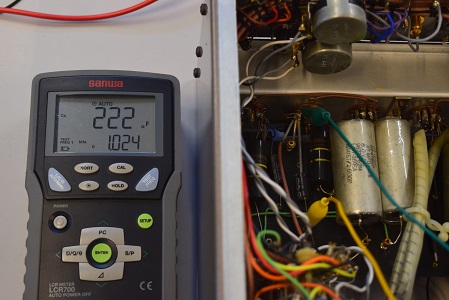

こちらは同じく１段目です。容量が少し抜けています。

フォノイコのカソードバイパスコンの２段目です。良好です。

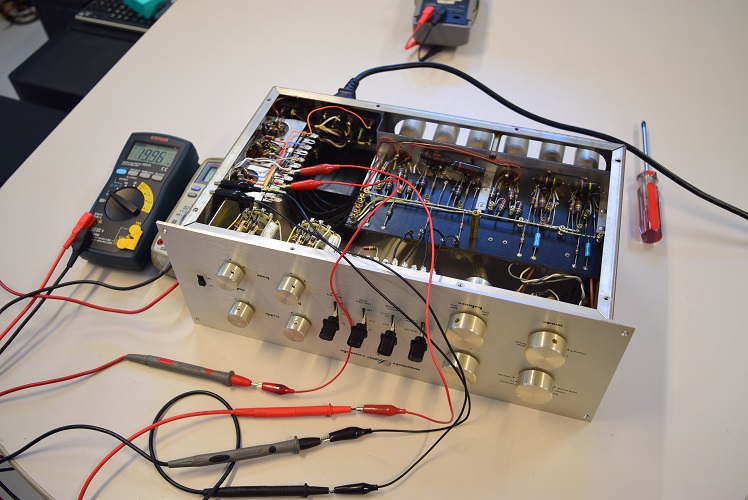

★電源を入れて各電圧を測ります。

低圧φ35です。こちらも３ブロックとも良好です。

高圧２段目φ35です。こちらは３ブロックとも良好です。

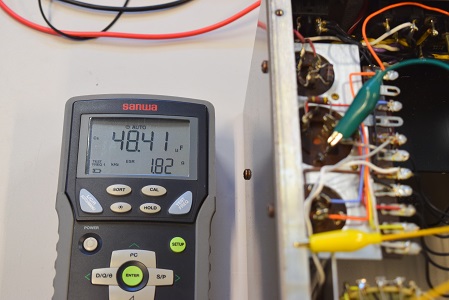

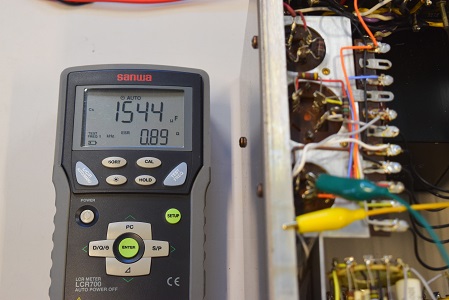

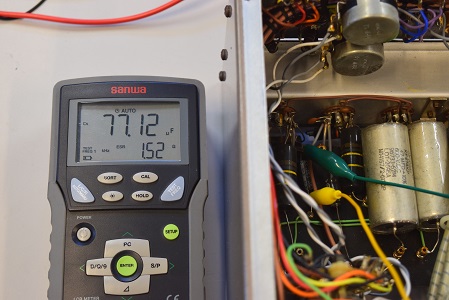

高圧先頭φ25です。３ブロックともESRがかなり高い状態です。

真空管は余り見掛けないものに交換されています。

★電源を入れる前に各電解ブロックコンデンサーのチェックからです。

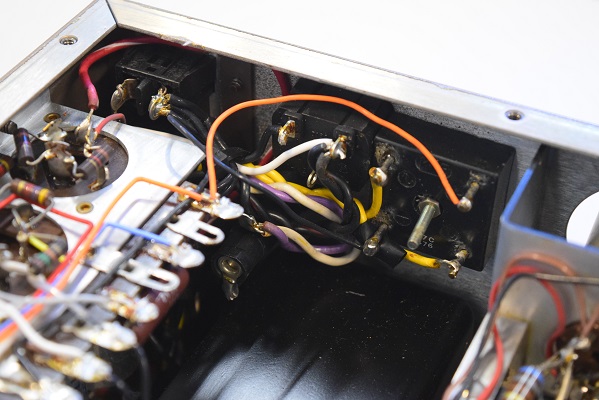

裏面です。こちらもコンデンサーを交換されています。

以前どこかでメンテされ、いろいろなコンデンサーを使用されています。
