Marantz 7k 修理依頼機 概要
まずはどんな状態かわからず危ないので電源トランスのチェックからです。
★同時に他からMarantz8の点検が入っていたので一緒にエージング検査を行っていました。
★こちらでの検査では特に問題は無さそうですが、もう少し様子を見てみます。

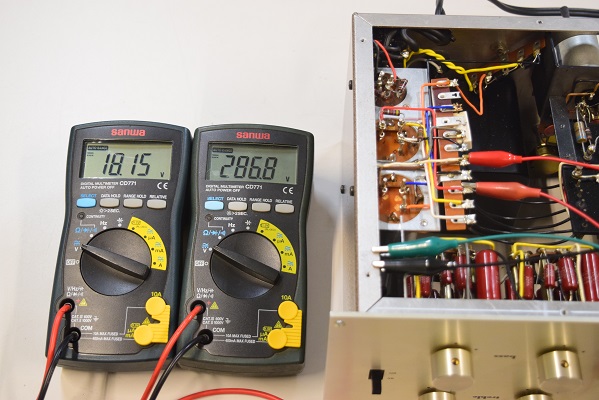

普通に電源が入ります。左テスターはヒーター電圧です。18.15Vで正常です。右テスターは高圧B1です。こちらも286.8Vで極めて良好です。
パイロットランプも正常に点灯します。
★それではいよいよ電源を入れてみます。
高圧整流ダイオードの逆方向です。なんとなく導通があるようで時間が経つと無限大になります。不安定です。
こちらはダイオードの順方向です。こちらは導通があります。が、抵抗値がかなり低いようです。
こちらも2次側でヒーター用です。こちらも問題無さそうです。
こちらは電源トランス2次側高圧のインダクタンスと巻き線抵抗です。正常のようです。

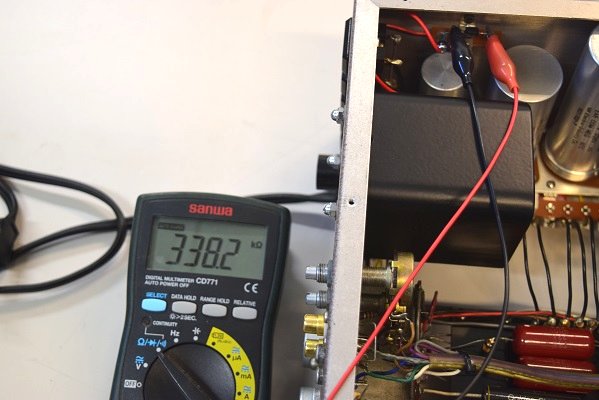

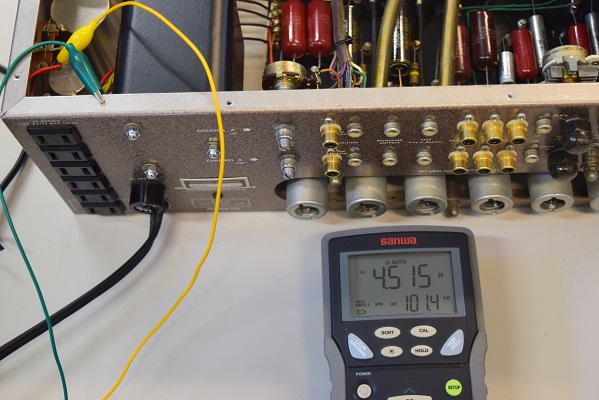

電源トランス1次側のインダクタンスと1kHzでの交流巻き線抵抗を測ります。正常のようです。
★電源回路の抵抗が経年劣化で不良になり、その影響で高圧２段目の電解ブロックコンデンサーの内部が破損し、高圧回路全てに電流が流れ無い状態になりました。
この為、電源は入っていますが全ての回路が動作しない状態になり音が出なくなったようです。
また、高圧回路で電流が流れないので高圧B1,B2,B3が異常電圧なっています。
ヒーター電圧も異常に高い電圧になりパイロットランプが切れて電源が入らないように見えたようです。
この電源回路の不良になった抵抗は、前回のこちらでのレストアでは良品の為そのまま使っています。当然レストアでは全ての部品を交換する訳ではないので、残っている部品の中には順番に経年劣化で不良になるものもあります。
電源回路の抵抗を交換し、高圧の電解ブロックコンデンサーも2本とも交換になります。

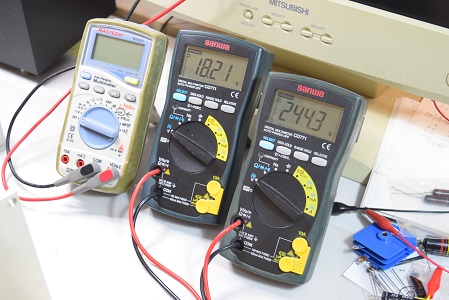

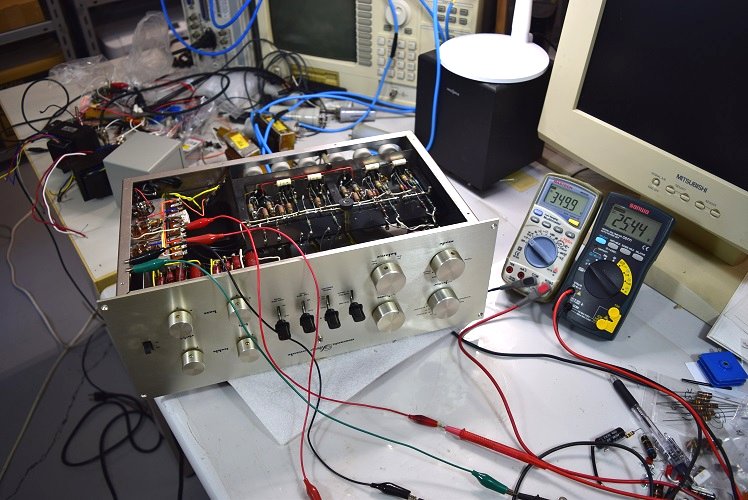

こちらの右テスターは高圧B3です。244.3Vで良好です。

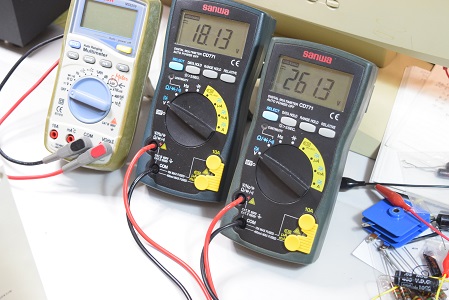

こちらの右テスターは高圧B2です。261.3Vで良好です。

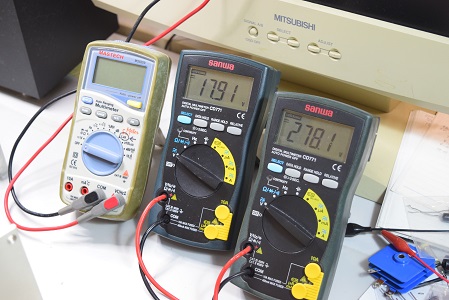

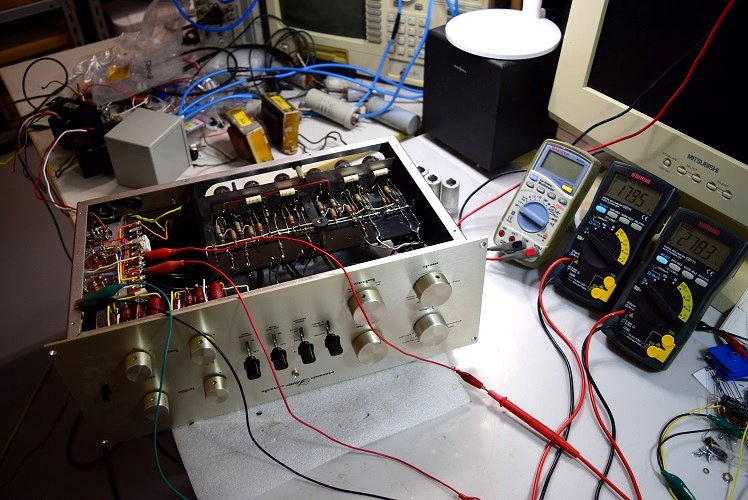

中央のテスターはヒーター電圧です。17.91Vを示し良好です。この後もう少し上がります。右テスターは高圧B1です。278.1Vで良好です。

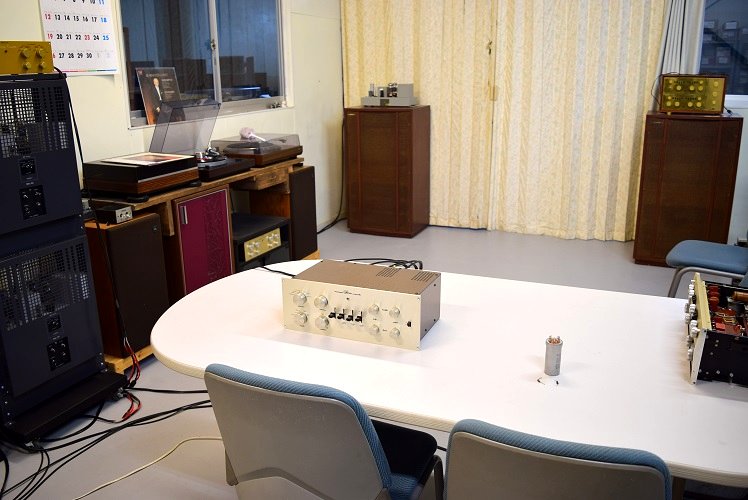

★修理後の試聴エージング風景です。
綺麗な音が出ています。

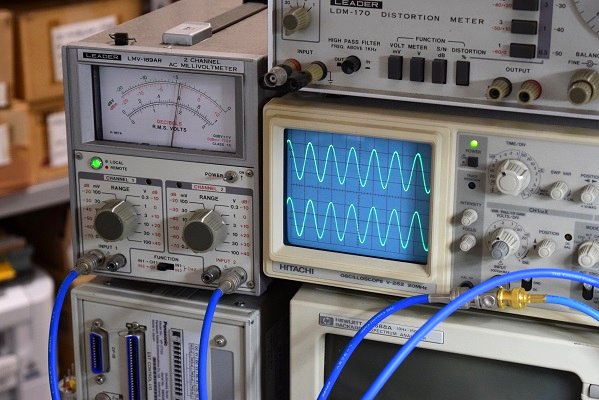

左右とも綺麗な波形が出ています。

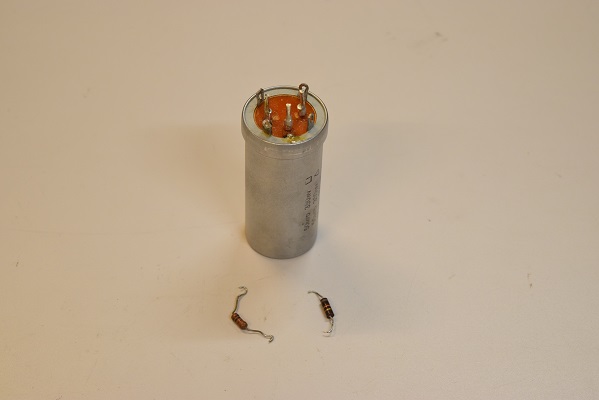

今回の交換部品です。
電源回路も電解ブロックコンデンサーの２段目φ35を交換し、抵抗も交換しました。
★漸く修理完了です。 2023. 11. 11
今回も#7kは原因の特定で大変でした。

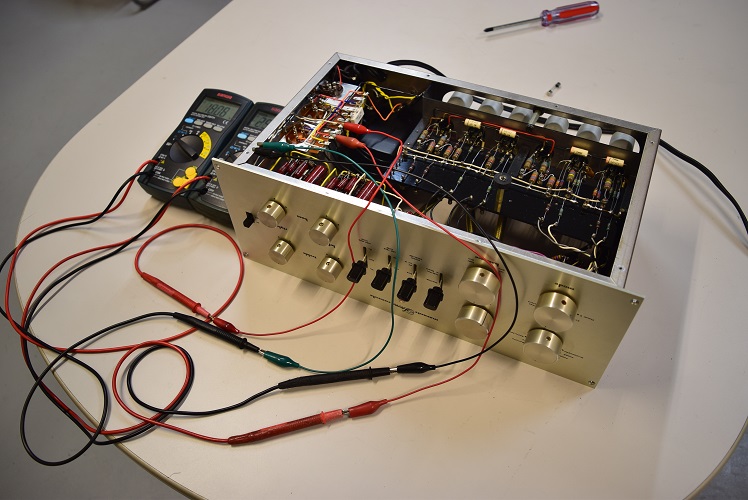

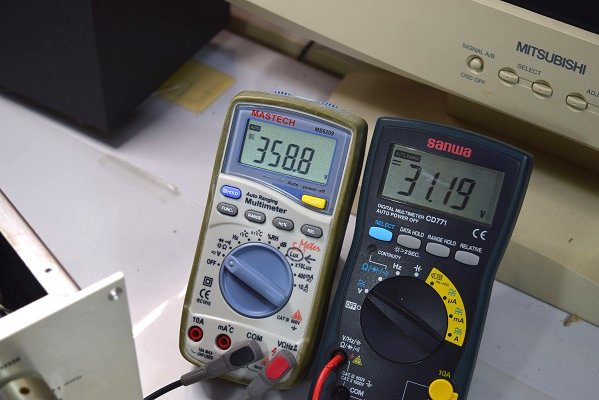

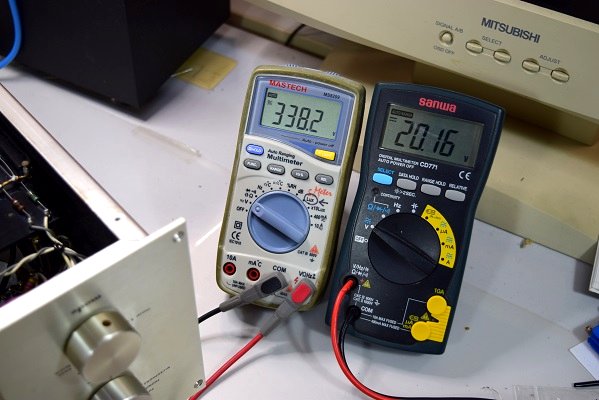

左が高圧B1で、右はヒーター電圧です。どちらも異常に高い値です。同じように高圧B2,B3をチェックしましたがどれも異常に高い電圧です。どこかがショートしています。

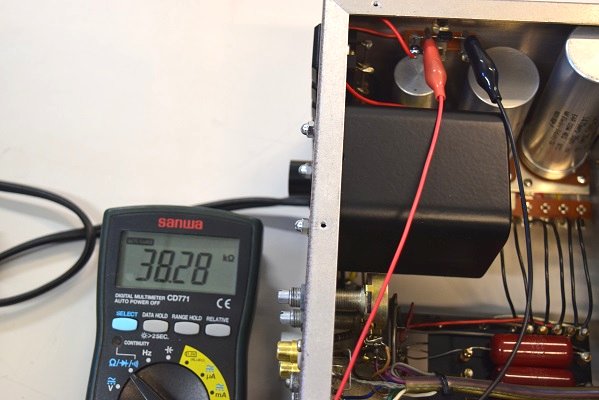

こちらの抵抗は不良です。前回のこちらでのレストアのときは正常だったので再使用しています。
★電源回路の抵抗やブロックコンデンサーの単体チェックを行います。

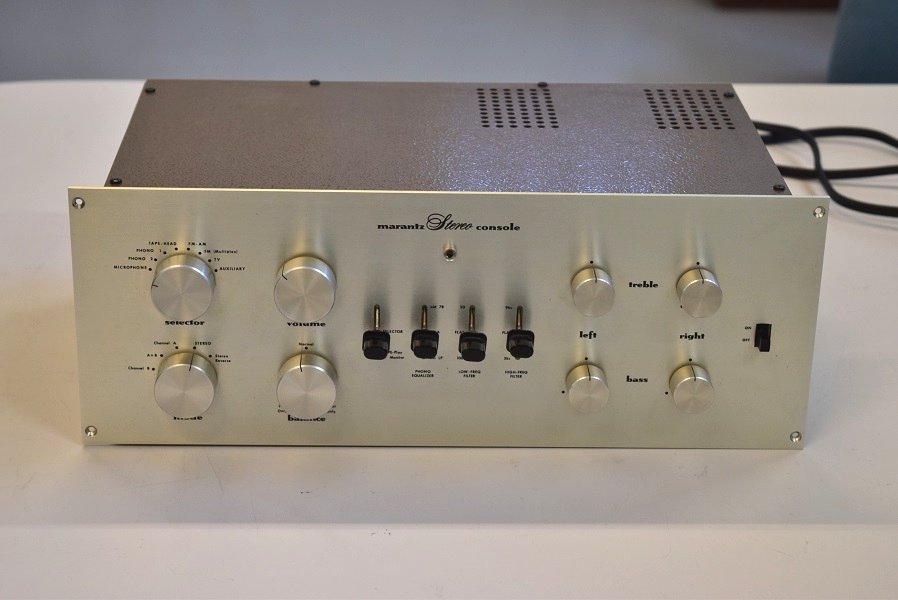

３年前に当工房でレストアした Marantz7k です。今回電源が入らなくなったので修理を依頼されました。
前回のレストア時と同じようにヒューズが2Aになっていたので正規の0.5Aに交換して電源を入れます。
★また電源が入らなくなったようなので再検査を行います。 2023. 11. 27

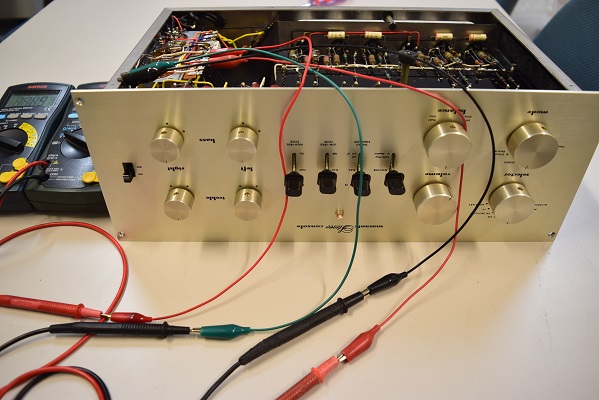

いよいよ電源を入れてみます。

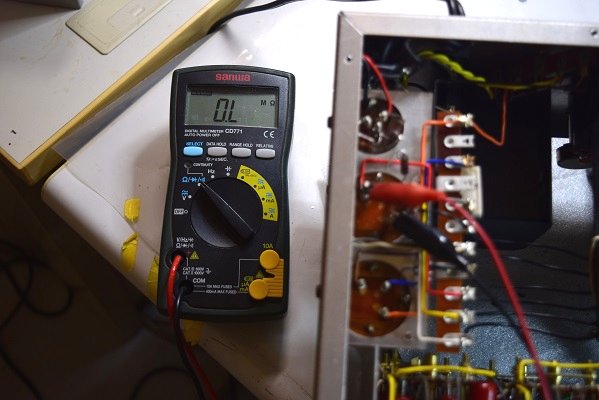

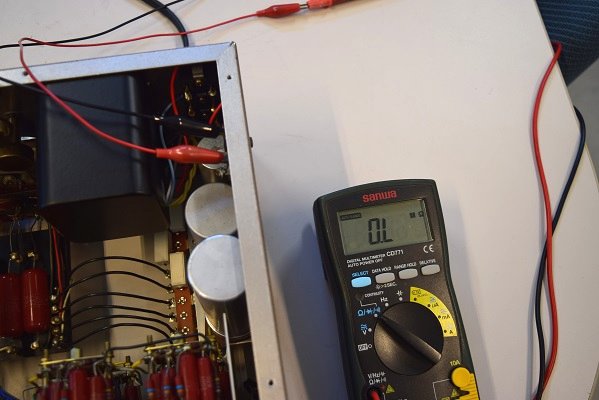

高圧整流ダイオードの導通チェックです。まずは逆方向で導通は無く正常です。

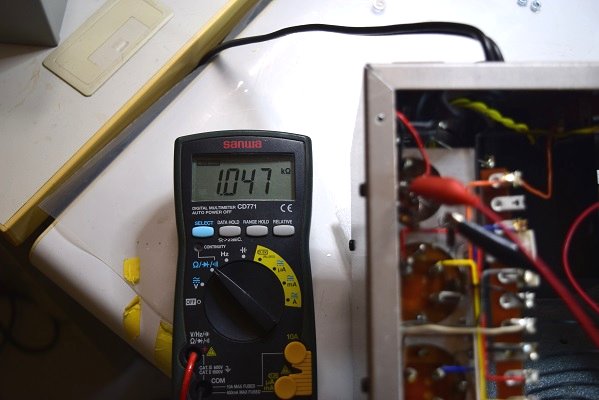

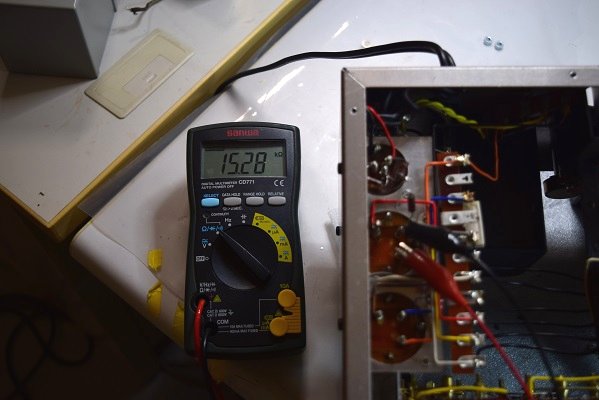

次に順方向です。正常な抵抗値です。
裏面です。こちらも特に目視での異常は見当たりません。

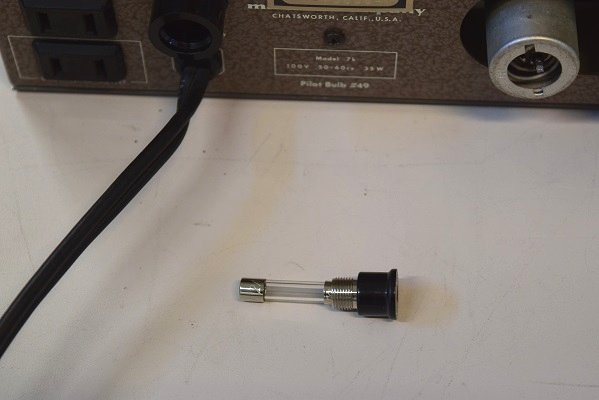

ヒューズのチェックです。なぜか2Aが装着されています。本来は0.5Aです。このヒューズは切れていません。

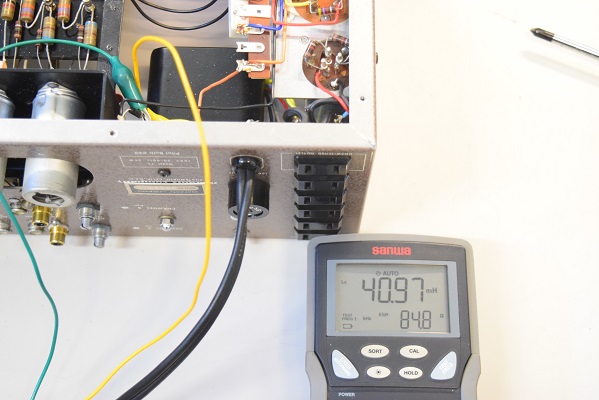

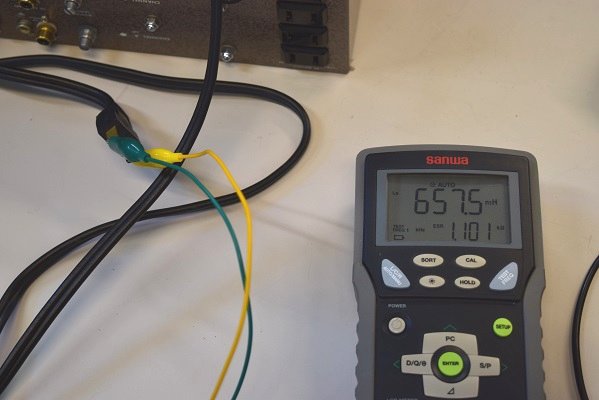

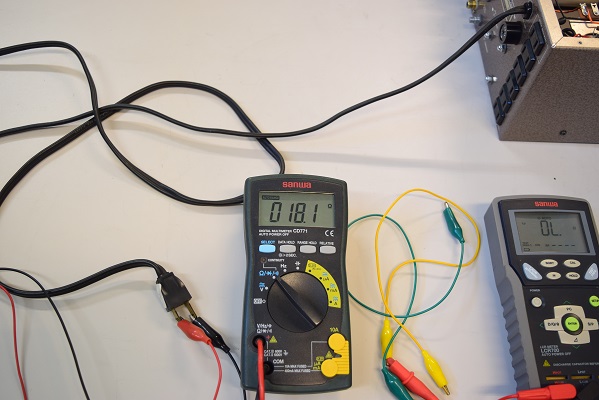

まずは電源トランス１次側のインダクタンスを計ります。 正常なようです。

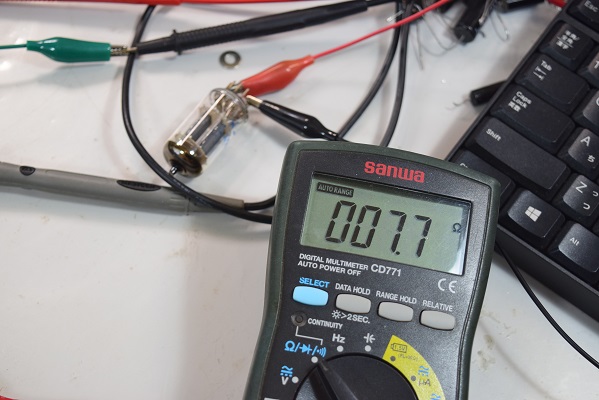

ヒーター電圧も異常に高かったので各真空管のヒーターをチェックします。どれも正常な抵抗値なので全ての真空管は幸いにも無事です。
こちらのブロックは正常です。
高圧のブロックコンデンサーはどれもアースとのショートは無いものの、こちらのブロックはブロック間同士で導通があります。内部が破損しています。

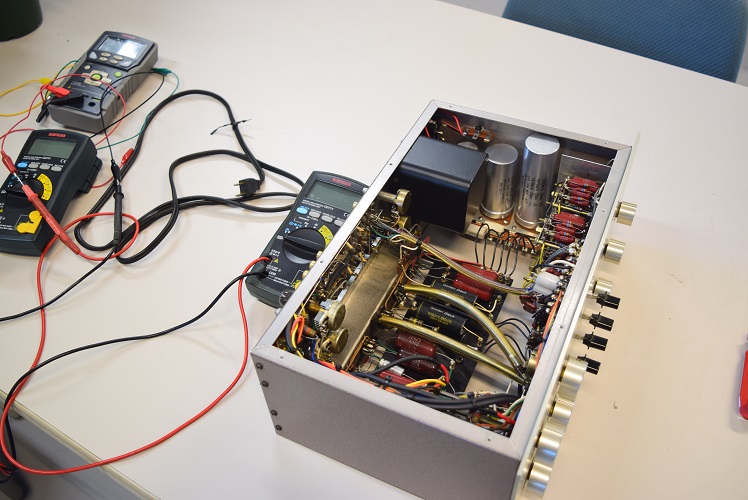

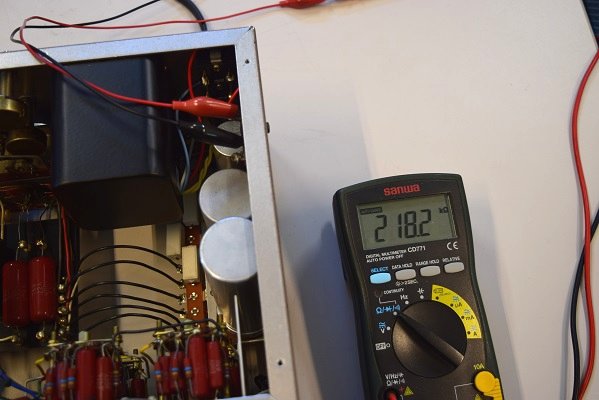

こちらの左テスターは高圧整流ダイオード直後です。正常値です。この為、ダイオードや電源トランスは正常なようです。
2023. 10. 28 検査
2023. 11. 11 修理完了
2023. 11. 27 再検査
2023. 12 2 再検査完了
(2023. 12. 2)
検査から1週間ほぼ毎日電源を入れてエージングを行っていましたが、特に問題はありません。
★以前のこちらのレストアで交換しなかった高圧の整流ダイオードを念のため検査します。
★修理後の各電圧チェックです。

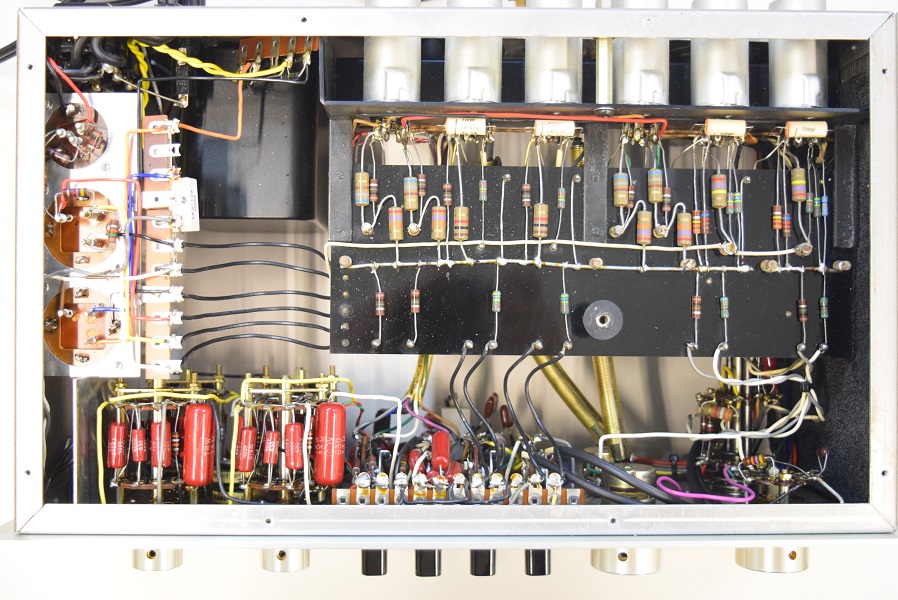

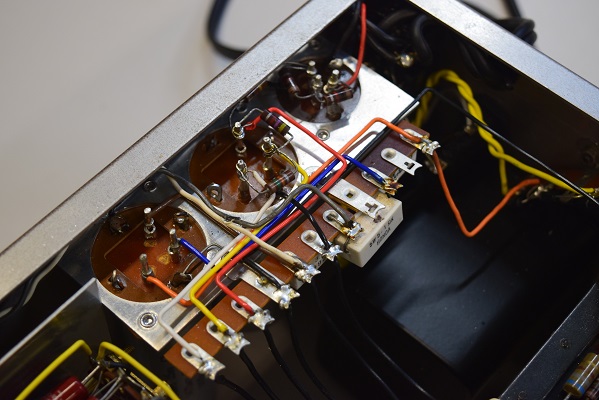

修理後の内部です。特に目立った変更はありませんが、回路の不良から一部抵抗を交換しています。

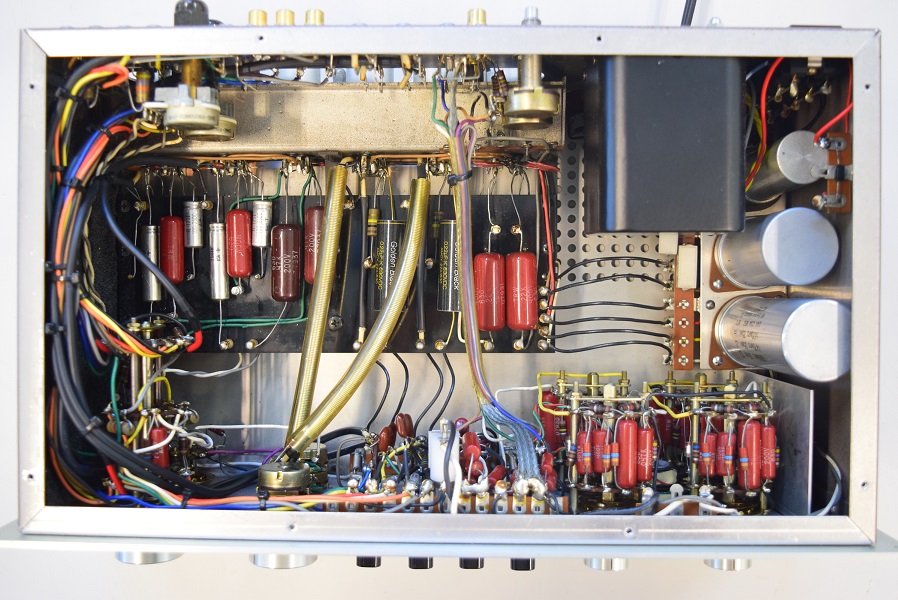

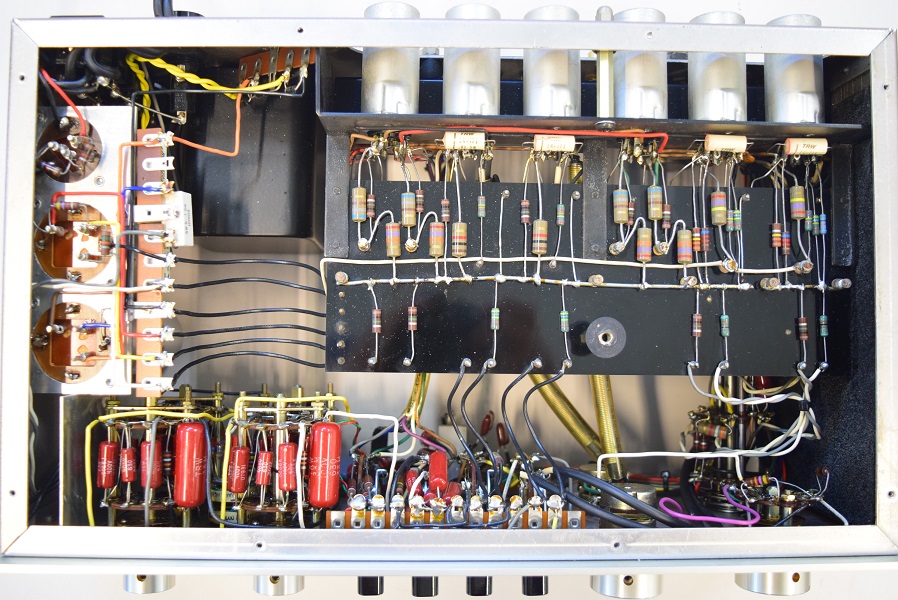

内部です。３年前に当工房でレストアままの状態で、特に焦げたり異常は見当たりません。
