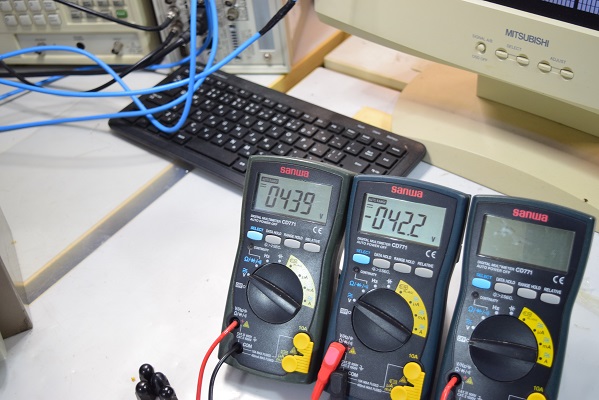

左テスターは高圧B1です。 439Vでよい値です。 右テスターはバイアスC電圧です。 -42.2Vで少し浅いようです。

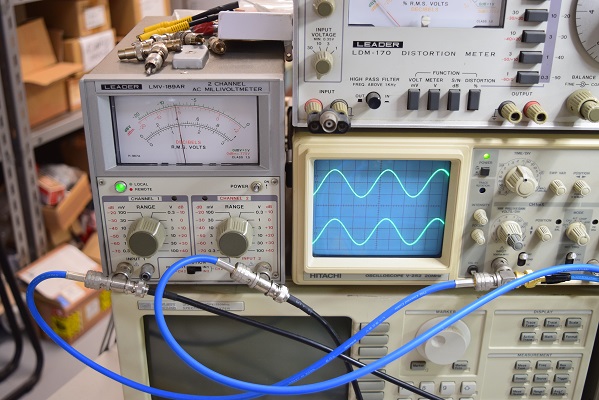

左右の出力波形です。正弦波、矩形波とも良好のようですが、僅かに右チャンネルに高周波が乗っています。
Marantz8Bオリジナル レストア依頼 概要

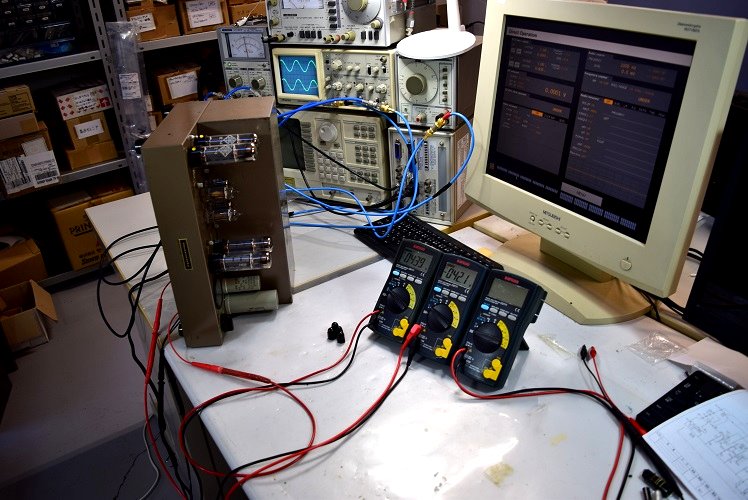

★レストア後の各値の計測です。

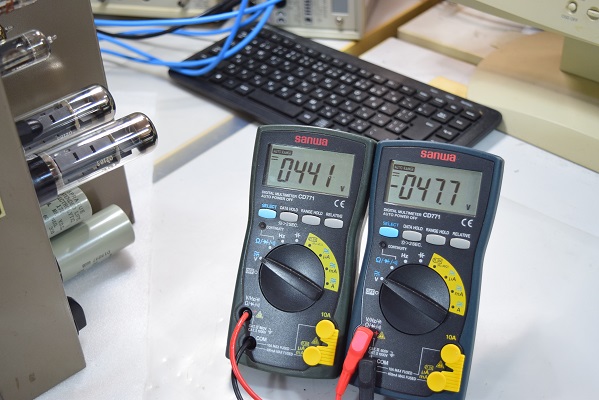

左テスターは高圧B1です。 441Vで良好です。 右テスターはバイアスC電圧です。 -47.7Vで良好です。

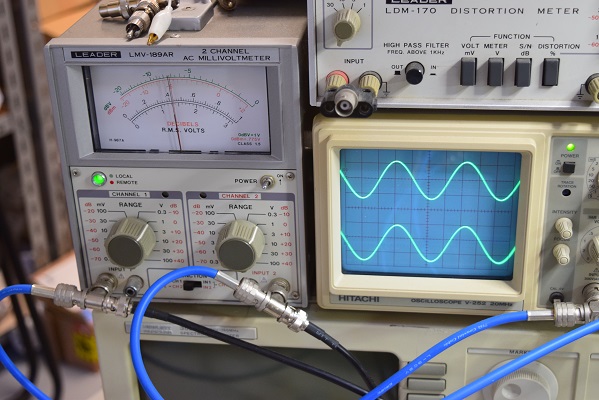

左右の出力波形です。正弦波、矩形波とも綺麗です。右は高周波も乗っていません。周波数特性も良好です。
左の出力管のスクリーングリッド抵抗が交換されています。何かあったのでしょうか？
出力トランスが心配です。
残留ノイズです。左右とも0.1mV以下と良好です。
各歪みの測定です。 良好です。
2026. 2. 16 検査
2026. 2. 24 仮補修、試聴
2026. 3. 4 レストア完了

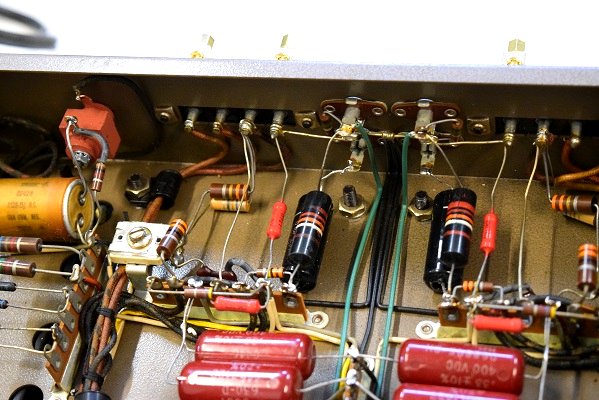

入り口側のバンブルビーは良品なのでそのまま使用しています。ブラックビューティーは黒いコンデンサーに換えました。 画像左上は交換したバイアスセレンです。
黒いコンデンサーは音の良いUSA仕様です。ここはプッシュプル上下分割のデカップリングですが、ここは音にかなり影響します。オリジナルはここだけバンブルビーが付いています。
ここに前回他でのレストアで大きなブラックビューティーに交換されました。各コンデンサーを外してみると、この前回交換された右チャンネルはかなり込み入ったところですが、元のコンデンサーの足を綺麗に取らず残しておかれたので、真空管ソケットの隣のピンと接触寸前でした。しかも半田が浮いている悲惨な状況です。これが発振の原因です。今回、余計なものは全て綺麗に取り除き、正規の位置に音の良い黒いコンデンサーを配置しました。
こちらも同じく完全に抜けています。
初段管のカソードバイパスコンです。完全に抜けています。

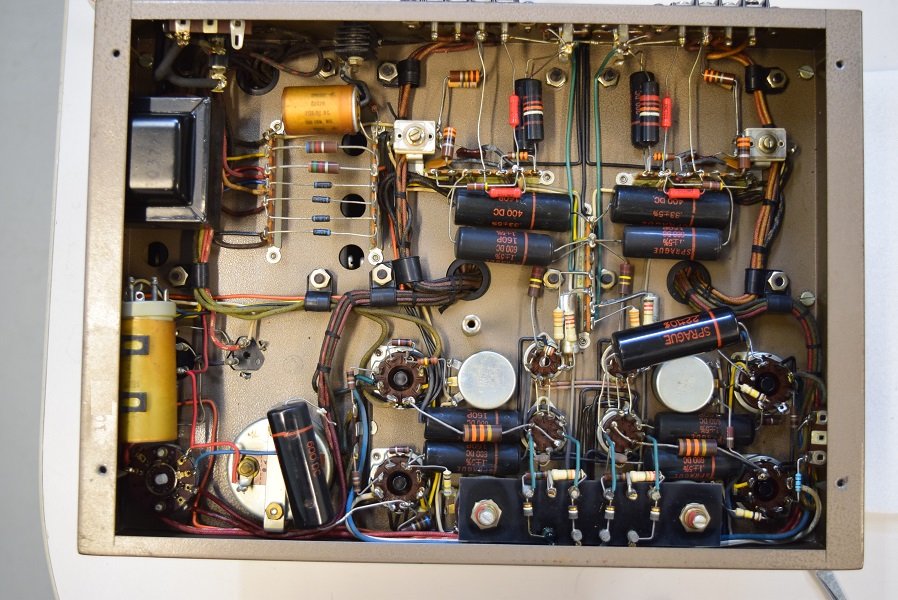

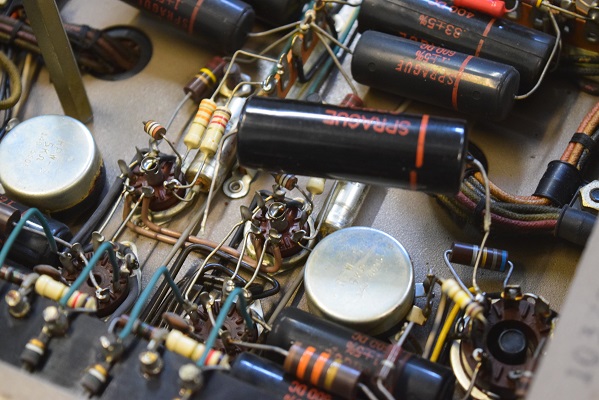

内部です。余り手を加えて無いように見えますが、とんでもないことになっています。左右のデカップリングコンデンサーの足が外れて宙に浮いています。この2つのコンデンサーだけ光沢があるので、後で付けられたと考えます。

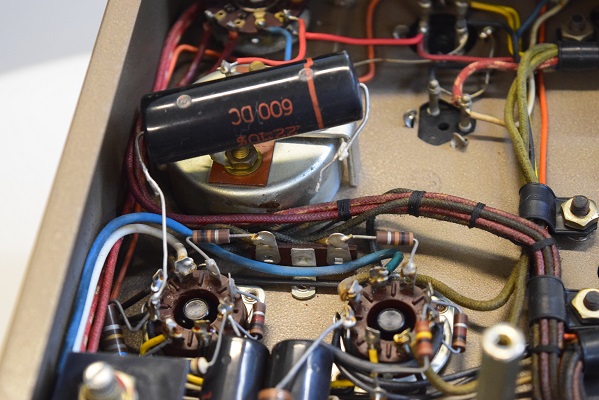

通常は200V耐圧のコンデンサーですが、600V耐圧の大きなものに交換されています。大きいので足を継ぎ足してあります。素人なのかイモハンダなので少しの振動で外れたようです。

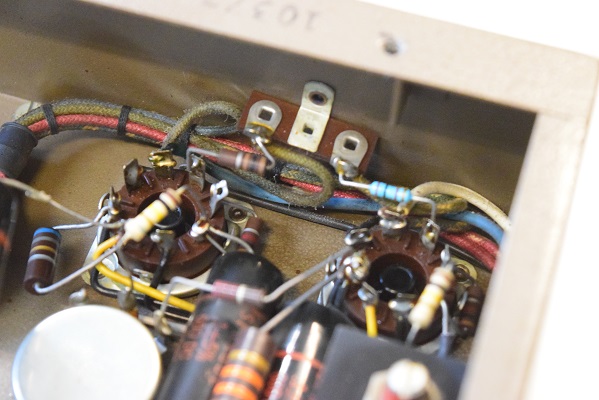

こちらも同じ様にハンダが外れて宙に舞っています。

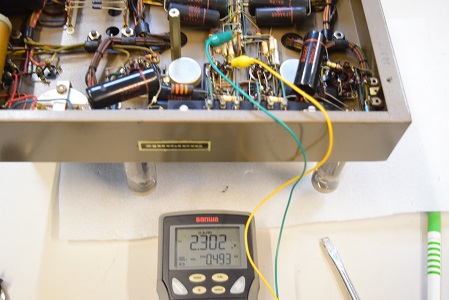

★まずは、各ブロックコンデンサーのチェックです。

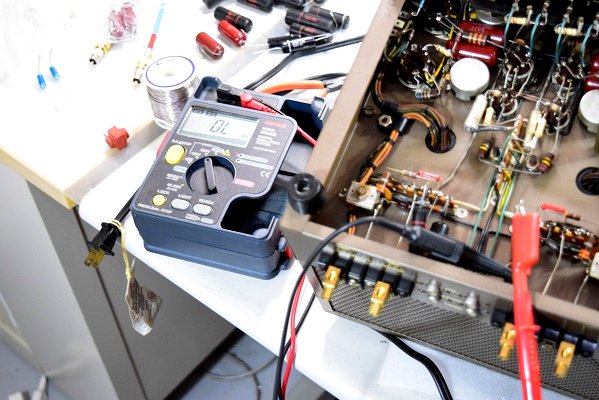

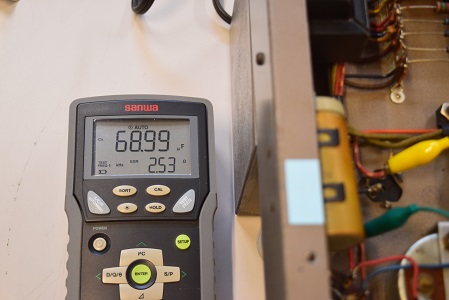

入り口側のバンブルビーの足を外して単体チェックです。 珍しく左右とも良品です。
★レストア完了です。 2026. 3. 4

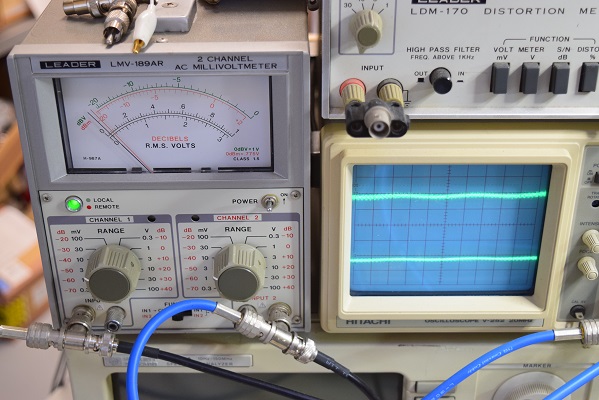

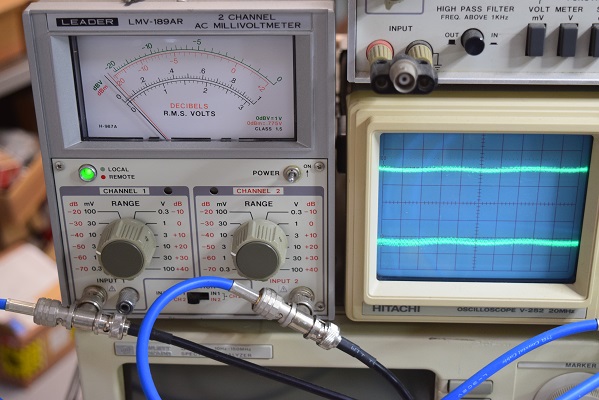

残留ノイズです。左右とも0.05mVあたりで極めて静かです。

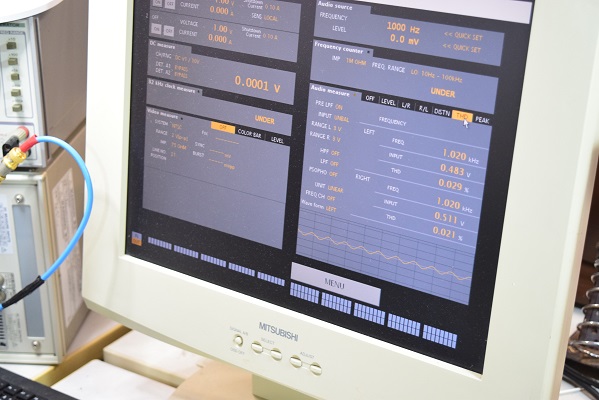

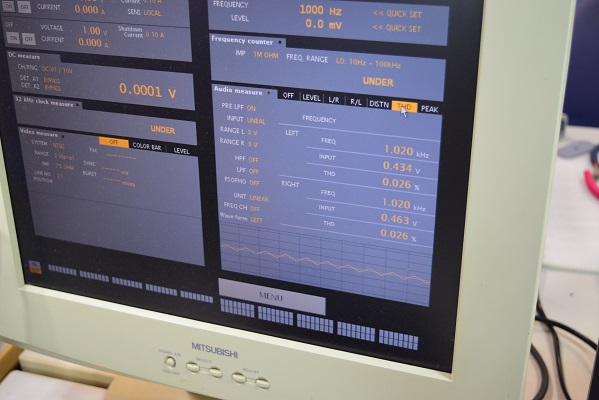

各歪みも良好です。

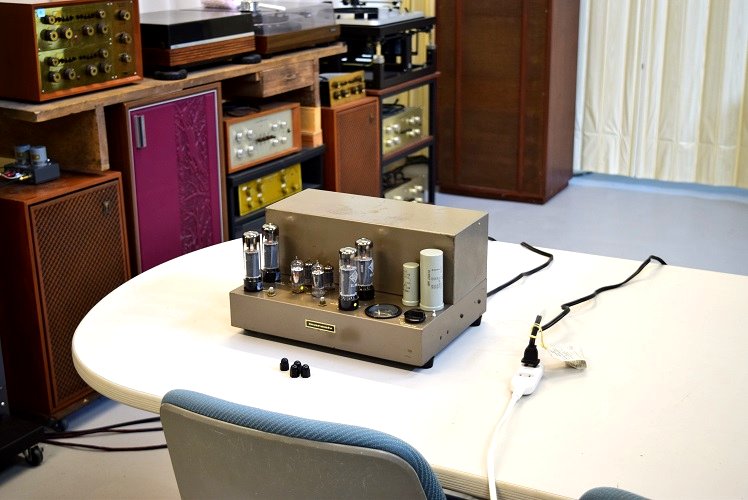

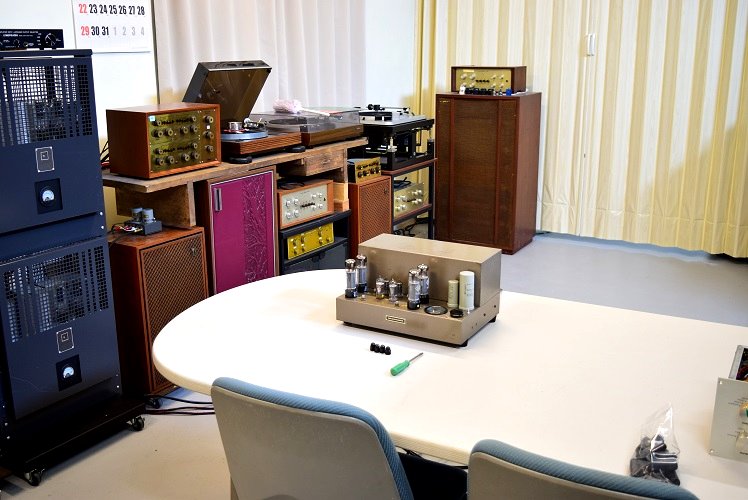

★レストア後の試聴エージング風景です。
いつものMarantz8Bオリジナルの音が戻って来ました。
実に良い音です。

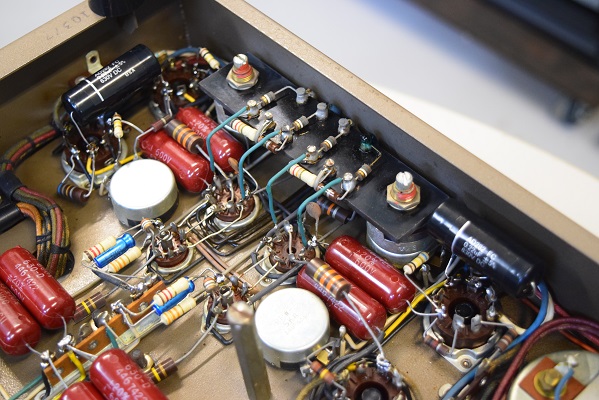

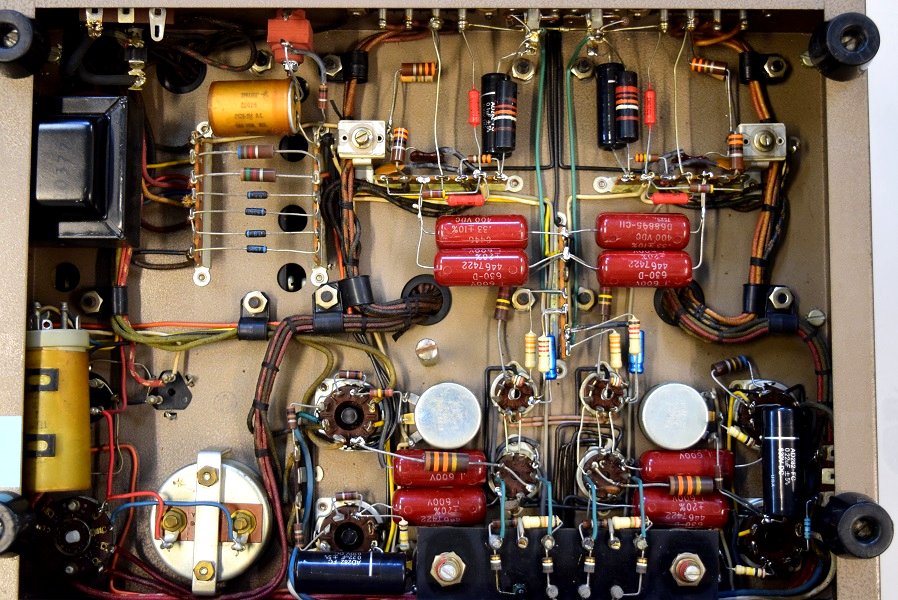

★レストア後の内部です。 殆どのカップリングコンデンサーを交換したので、内部の様子がガラリと変わりました。赤いコンデンサーはMarantz8Bオリジナル純正 GoodAll-TRWの新品です。

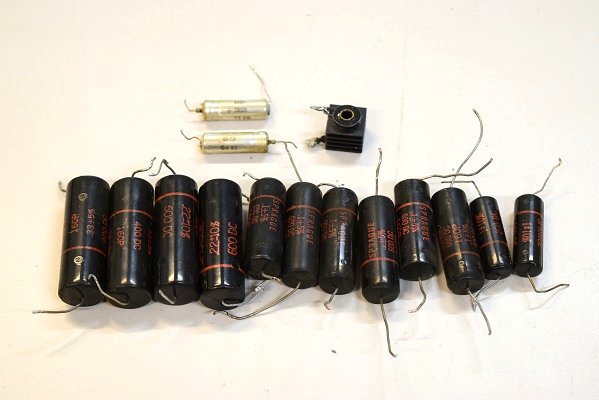

交換部品です。

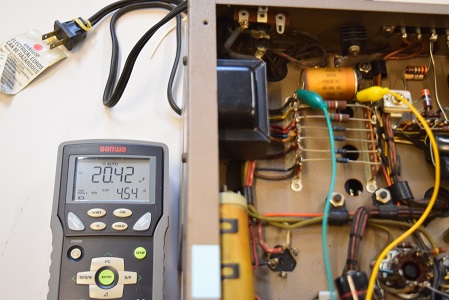

バイアス用ブロックコンデンサーです。2ブロックとも良好です。

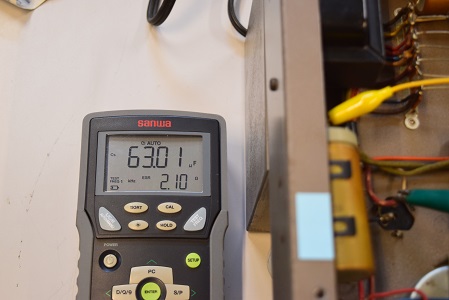

高圧の倍電圧片側で、表に出ているものです。良好です。
こちらも高圧倍電圧のもう片側です。こちらも良好です。

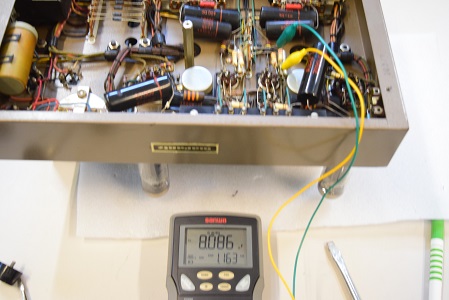

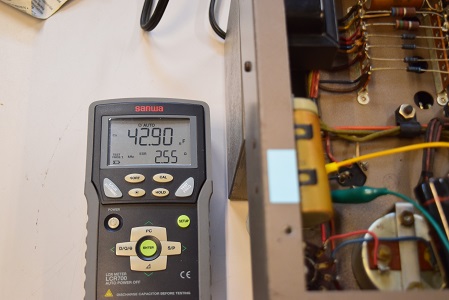

こちらは表に出ている高圧φ35です。3ブロックとも良好です。
★最初の試聴です。
バイアス調整のメーターが出力管4本とも振り切れます。恐らく100Vで使用されていたのでしょう。こちらでは当然117V正規の電圧です。 何とか4本ともバイアス調整は正常にできました。
やはり右チャンネルから発振音が聞こえます。内部右の出力管のスクリーングリッド抵抗が交換されていますが、何かまだ他にも問題があるのでしょうか？ 嫌な予感がします。
★音は、丸い音です。低音もぼやけています。
Marantz8Bオリジナルとしては最終辺りの製品です。通常オリジナルに使われるコンデンサーはGood-Allですが、本機はブラックビューティー(160P)です。その悪い特徴が充分出ています。
このオーナー様は、以前こちらでmcIntosh MC275オリジナルをレストアされています。恐らくそれよりも悪い音なのて本機もレストアに出されたのかも知れません。本来の#8Bオリジナルは、もっと快活でありながら沈み込むような重低音と、きらめくような中高音が魅力です。

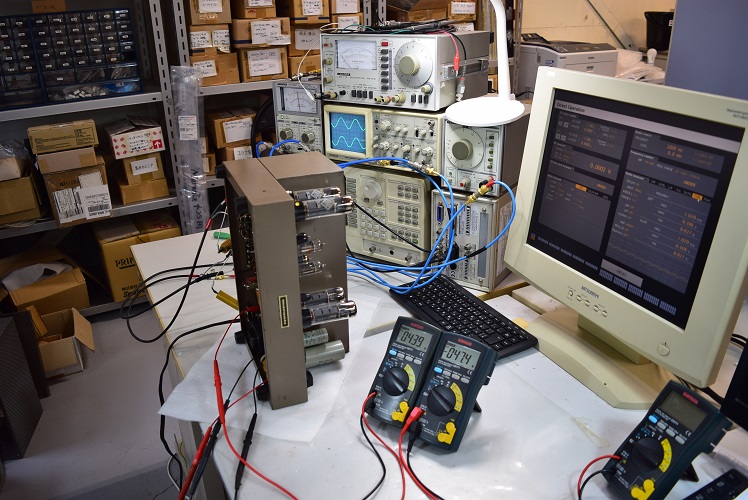

★内部のハンダが外れた部品を直し、各電圧等のチェックです。 2026. 2. 24
★中の部品が外れているので、きちんと取り付けてから各電圧や動作チェックを行います。

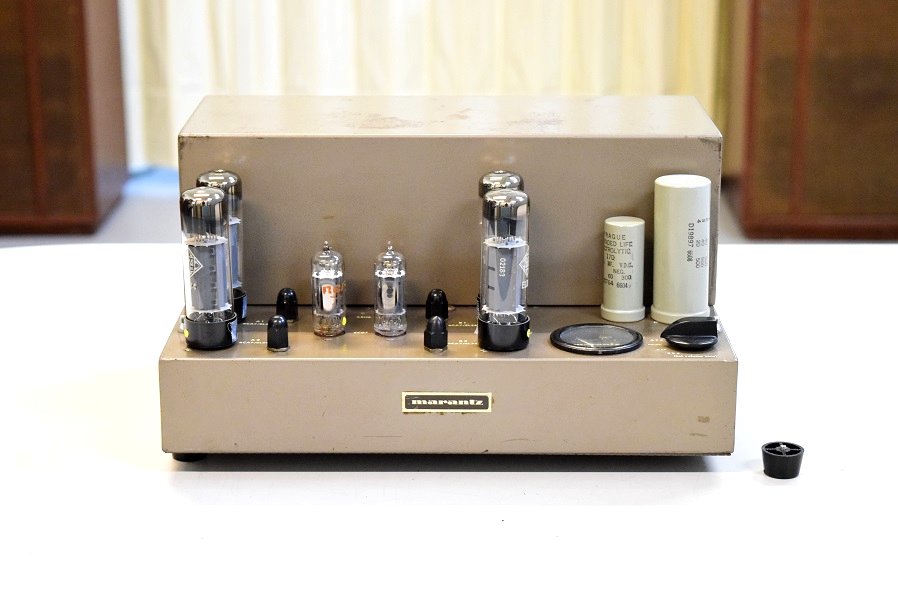

Marantz8Bオリジナルです。 今回、良い音になるようレストアを依頼されました。シリアル番号から、本機はオリジナルの最終あたりだと推測します。
