★修理後の試聴エージング風景です。

いつもの良い音で鳴っています。

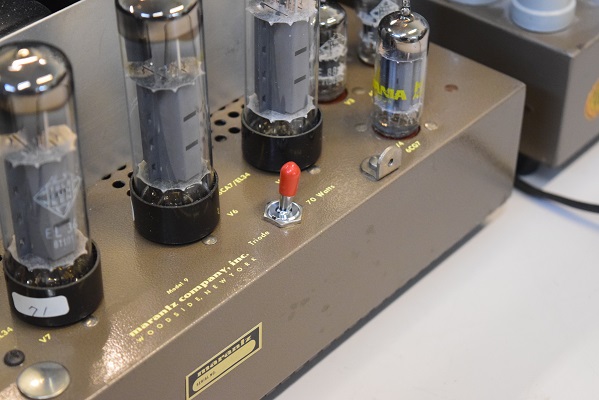

3結-ＵＬ接続切替スイッチもよく固着するので新品交換しました。

前回修理のもう一台と同じようにフィルター回路のスイッチも２個とも交換しました。

★簡易チェックの後で試聴すると、暫く経って問題のアンプでザザザというノイズが発生します。これはスイッチ類の接触不良です。

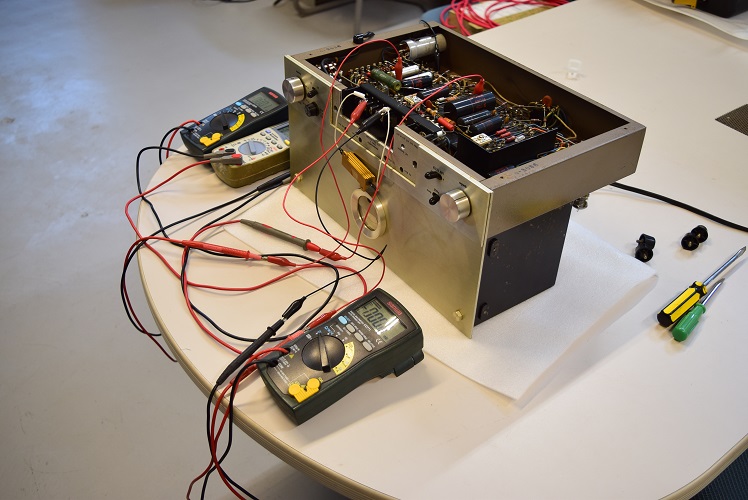

2時間ほど経ってバイアス調整を行うと、いきなり電源が落ちます。ヒューズは飛んでいなく、再度電源を入れると普通に入ります。電源スイッチの不良です。#9オリジナルでは電源スイッチがよく壊れるそうです。

★修理完了。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2025. 5. 27

前回の修理とは別に、今度はもう一台のアンプでノイズが出るようになったので修理を依頼されました。

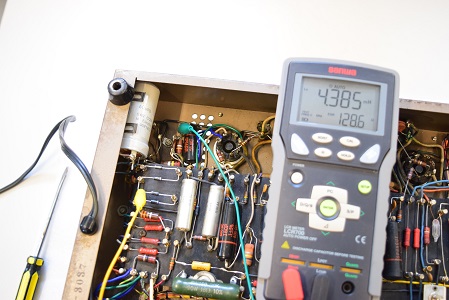

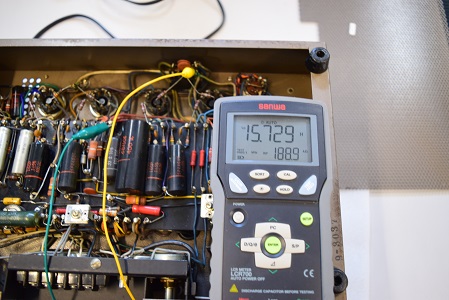

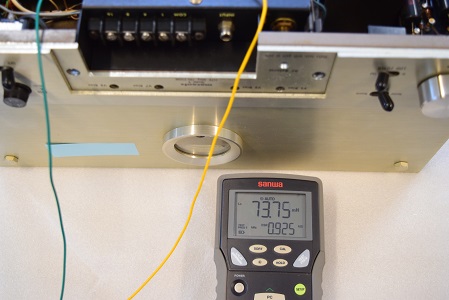

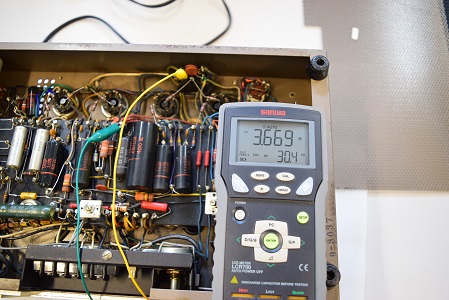

バイアス調整の不安定だったV8のボリュームを交換しました。丁度クラロスタットの新品の在庫があったのでこれに交換しました。

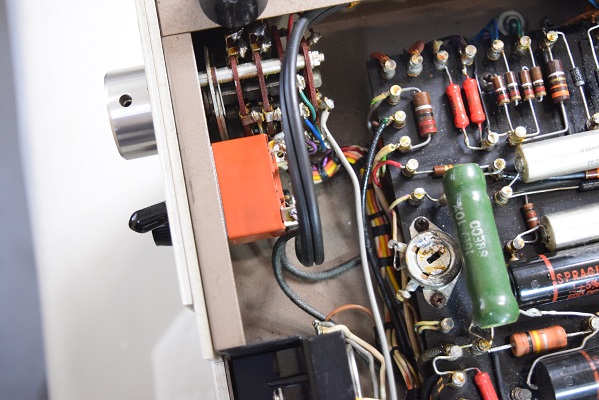

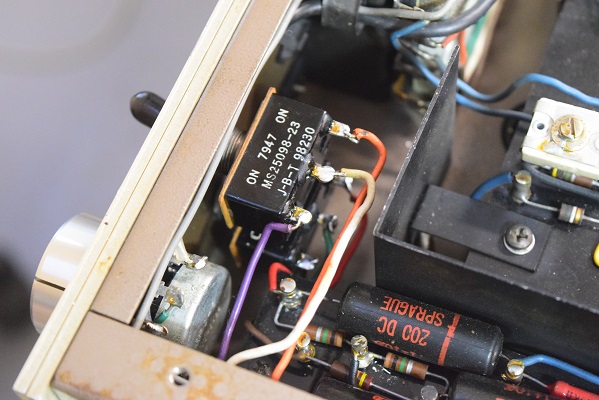

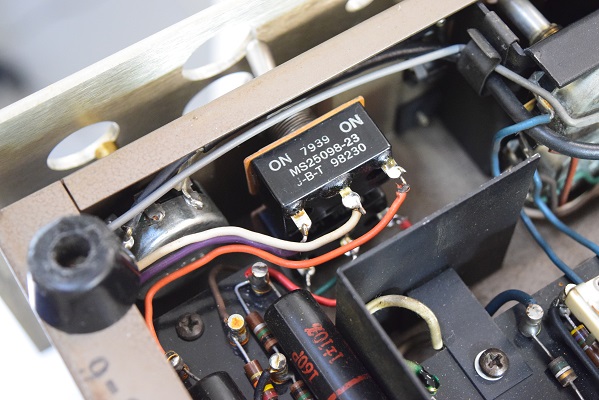

電源スイッチを交換しました。以前まではNOS品を交換部品として使用してきましたが、年代物は接点の固着が心配なので、今回から現行の新品を使います。

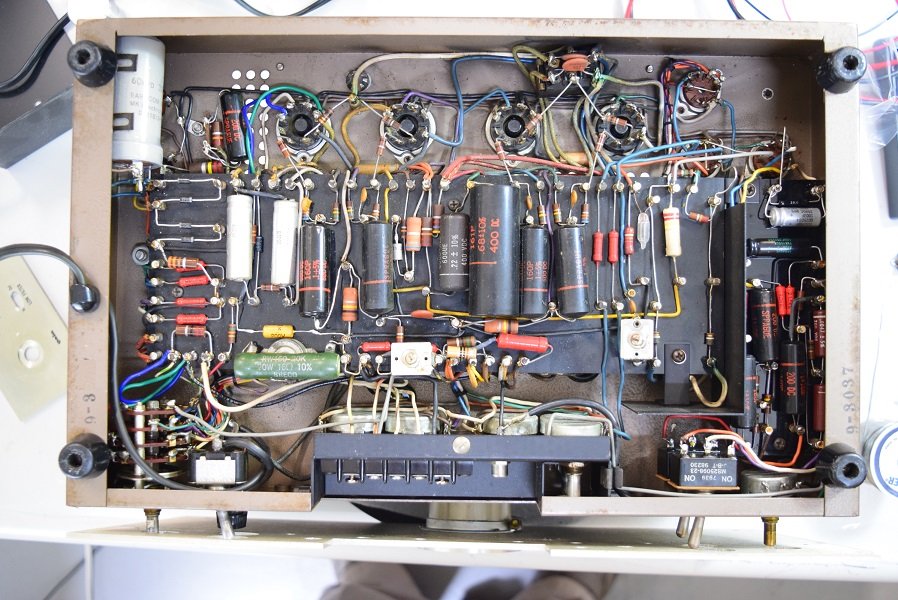

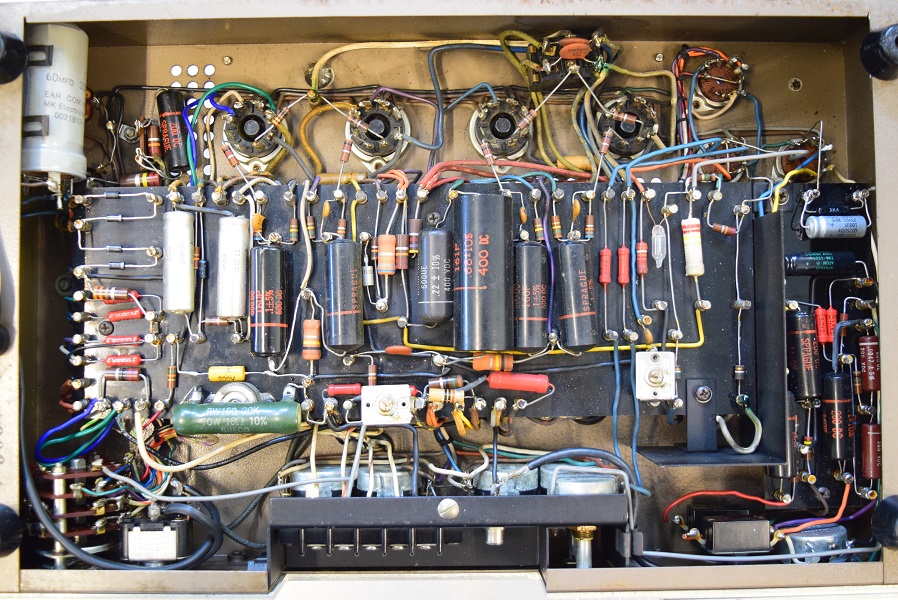

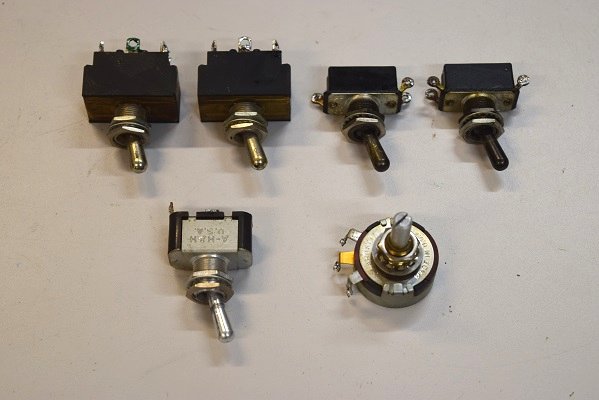

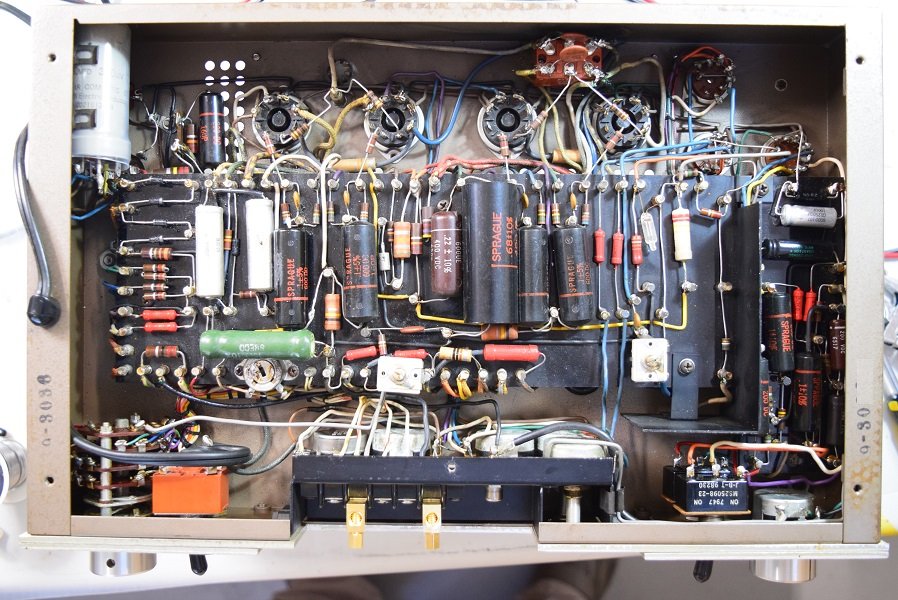

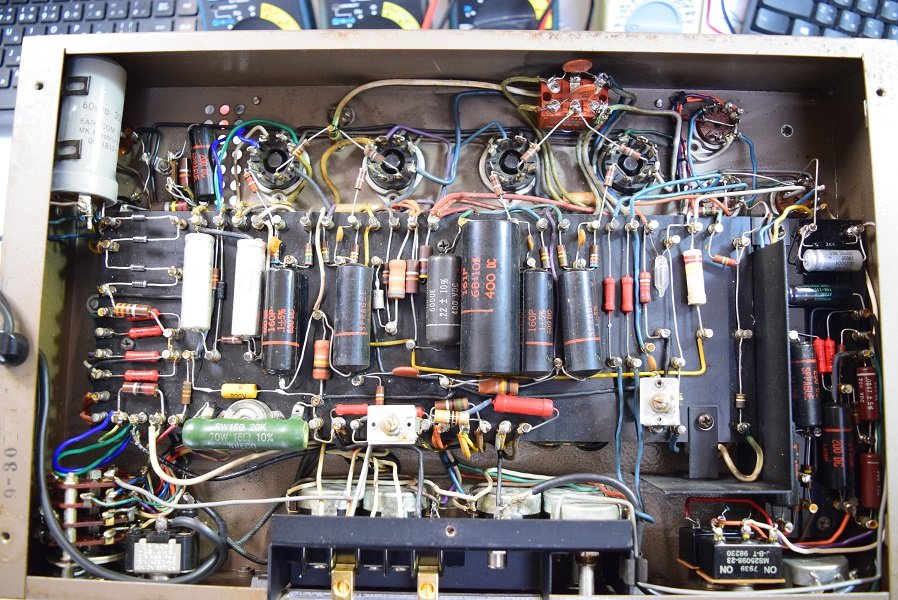

修理後の内部です。　結局全てのスイッチは交換になりました。

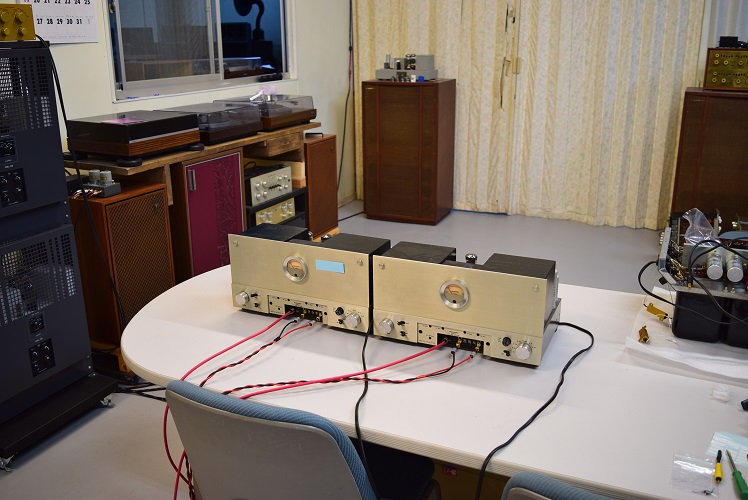

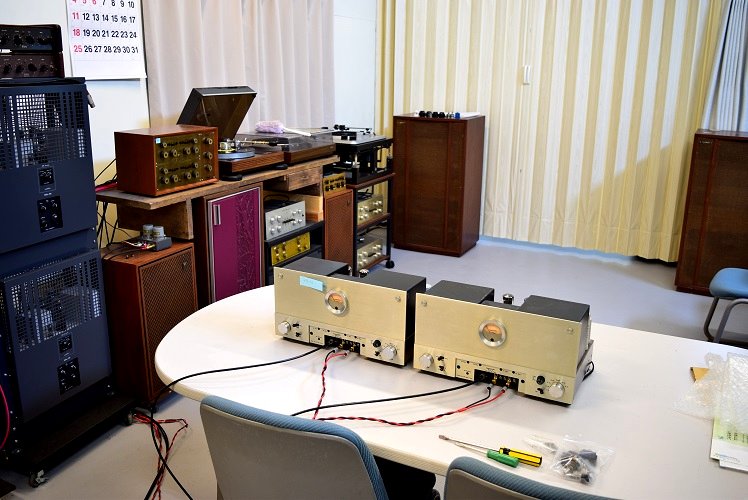

★試聴エージング風景です。

今回はノイズの出る方のみお送り頂いたので、当工房所有のMarantz9レプリカを使いステレオで試聴しています。

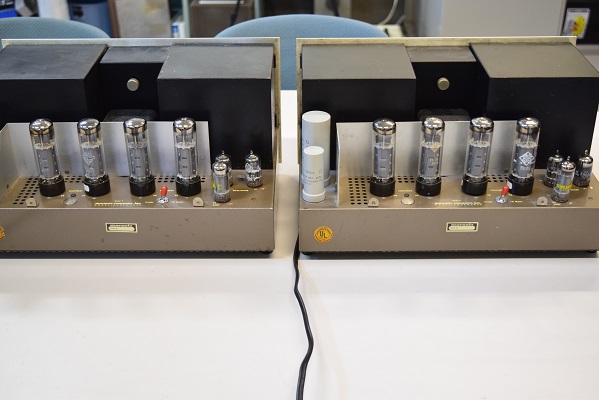

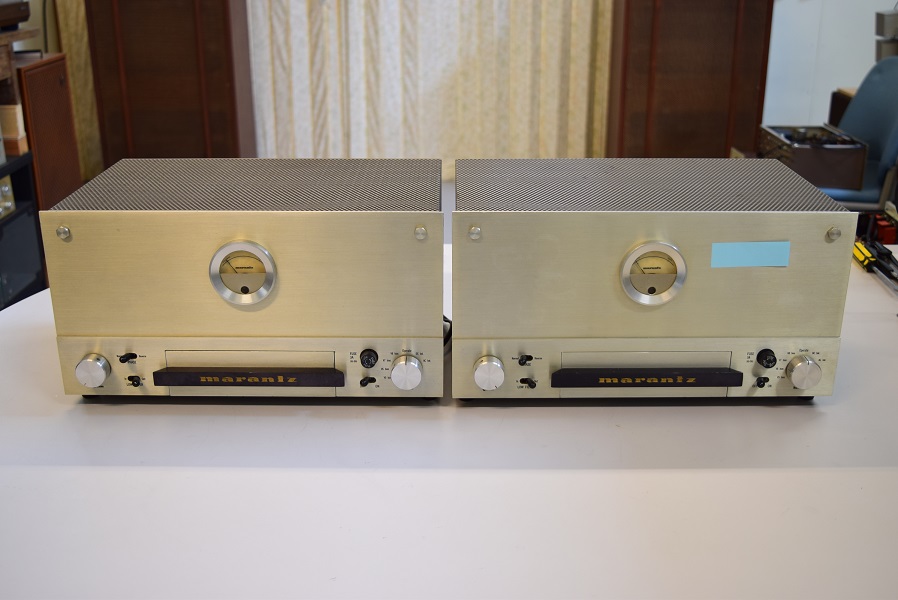

左が今回再修理を行ったMarantz9オリジナルで、右が当工房のMarantz9レプリカです。

どちらも普通に良い音で鳴っています。

初段のノイズは出力に大きく影響するのでV1とV3を入れ替えてみます。
上の画像の通り同じく良い状態です。ただ、まだ時折少し不安定なので後日真空管の交換が必要です。

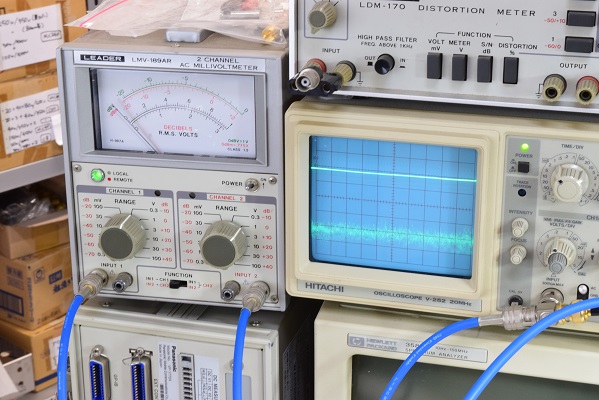

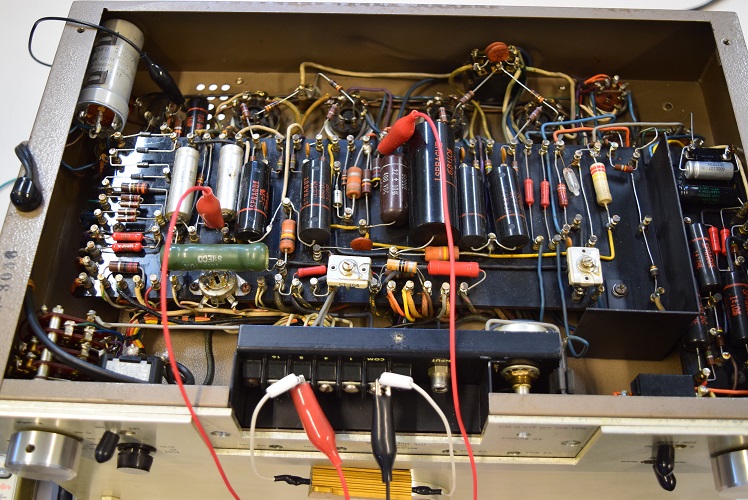

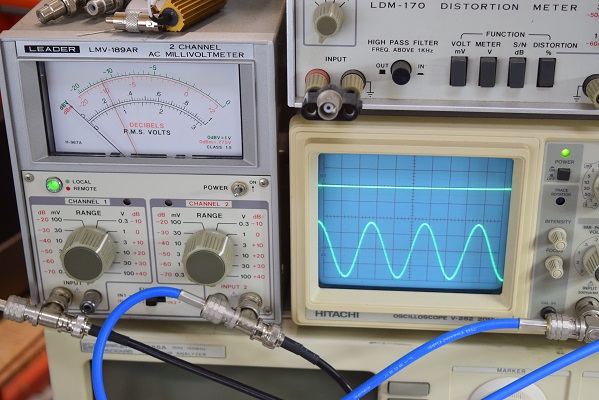

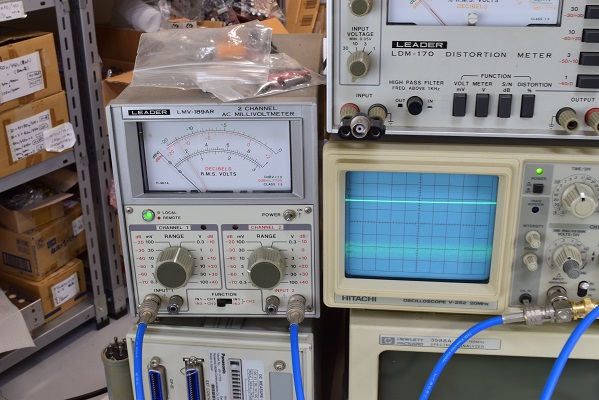

オシロでノイズの出る場所を探すと、V3の入力のHi側にノイズが乗っています。 Lo側は全くノイズはありません。よってV1後の位相反転回路から出ていると特定できます。

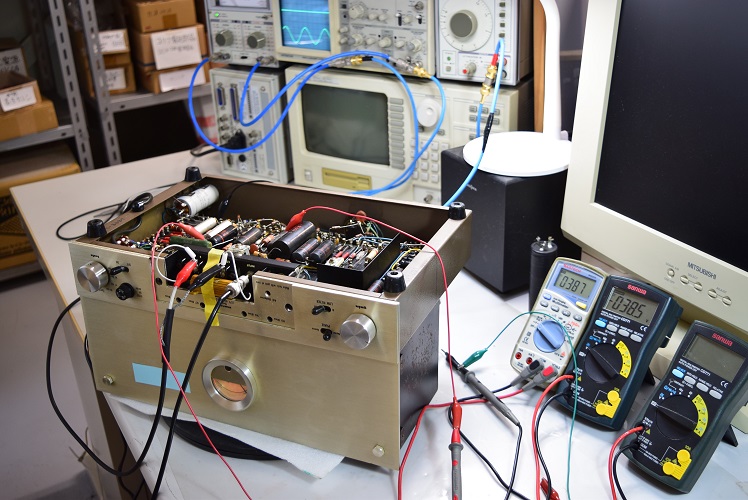

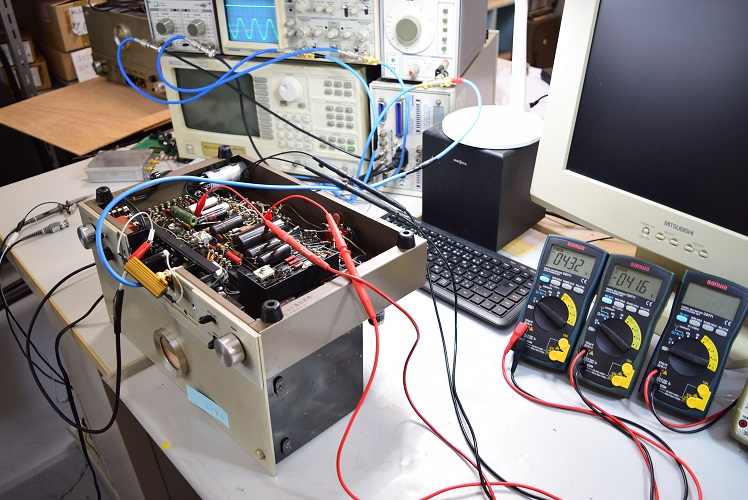

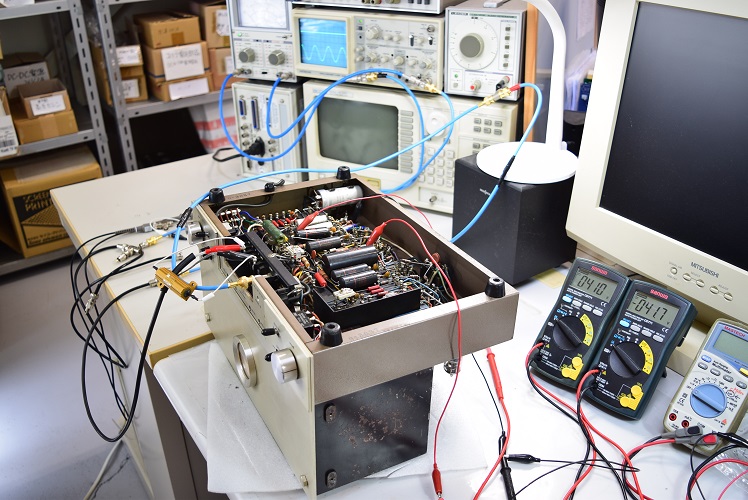

取り敢えず当工房の他の#9から真空管を外してV1に装着してみます。この測定状況が上の画像です。

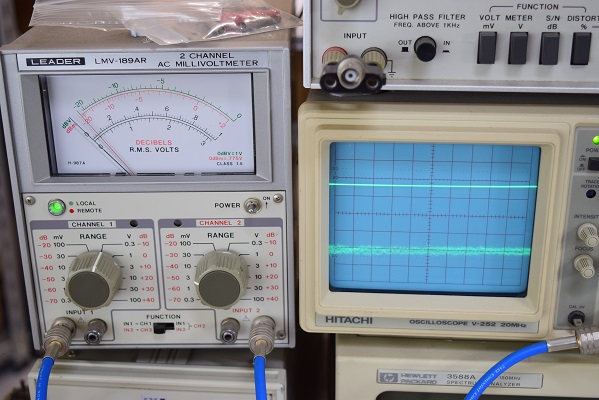

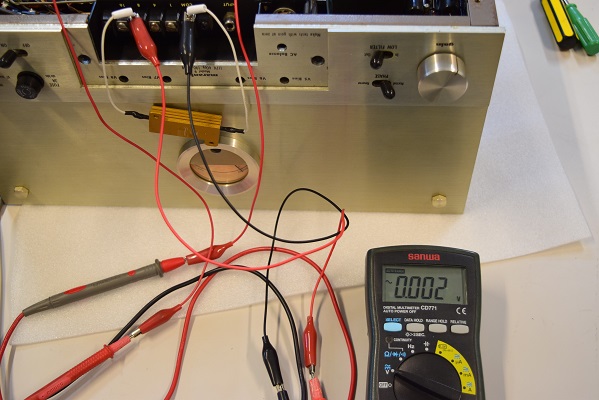

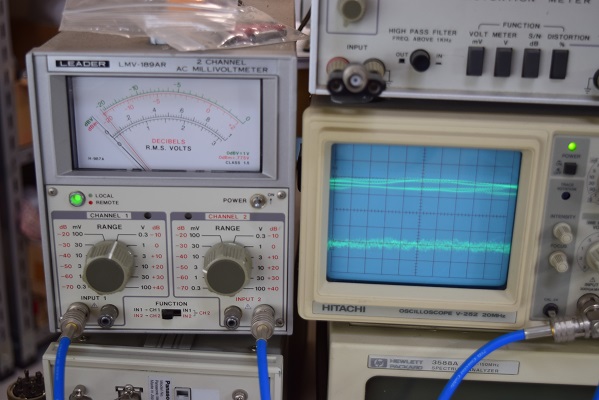

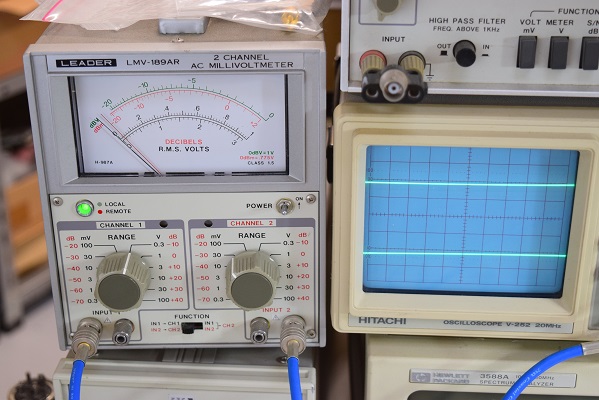

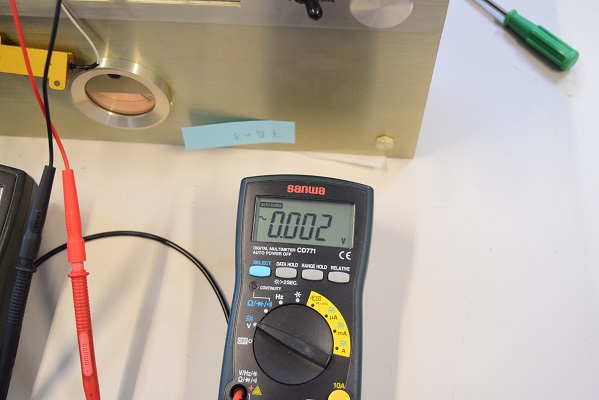

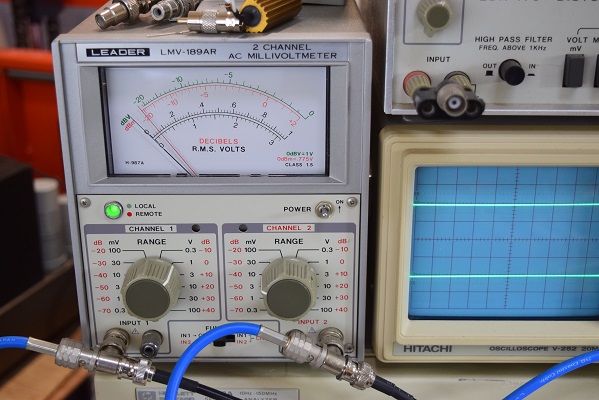

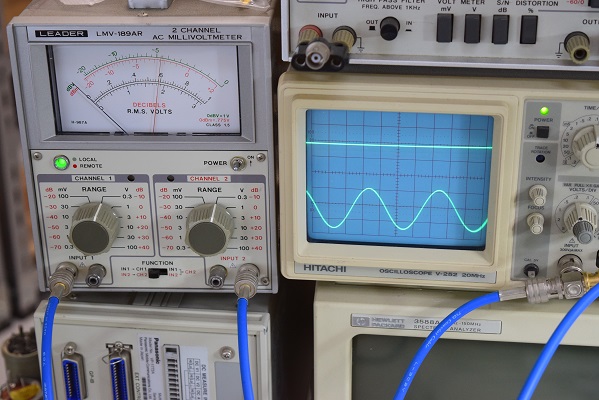

オシロの下段が当該の波形です。レンジを最小にしてもかなり安定しています。ミリバルでは0.002Vと極めて良好です。

結果、V1の真空管の動作不良からノイズが出ていたと断定できます。

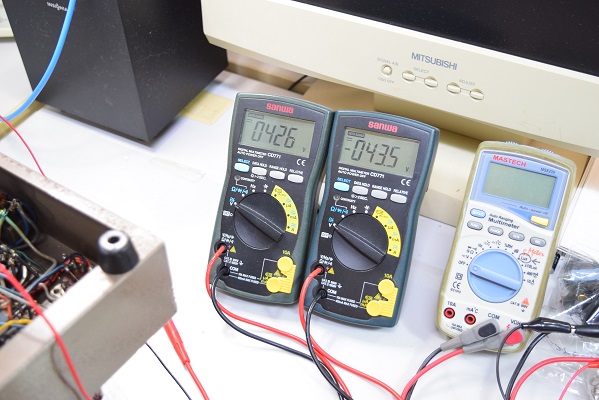

左テスターは高圧B1です。 426Vで良好です。右テスターはバイアスC電圧です。　-43.5Vで良好です。

★前回の修理中にフィルター回路のスイッチの接触不良があったので、今回のノイズはこのスイッチではないかと見当をつけ、スイッチ交換を行いました。

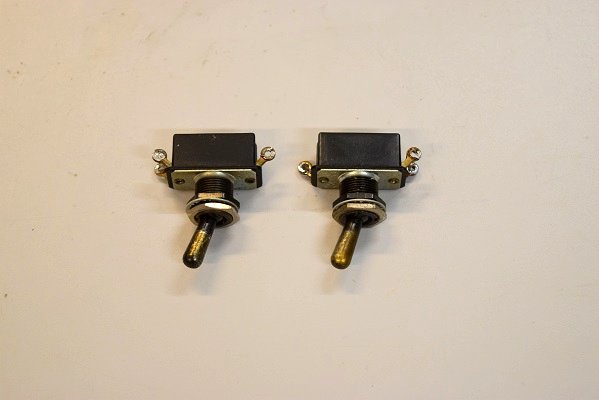

Maranzt9オリジナルに合うスイッチは最近のものは合わないので、少し時間は掛かりましたがヴィンテージ物を手配しました。

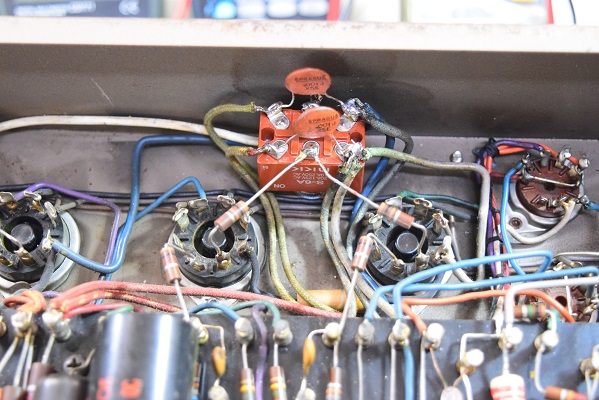

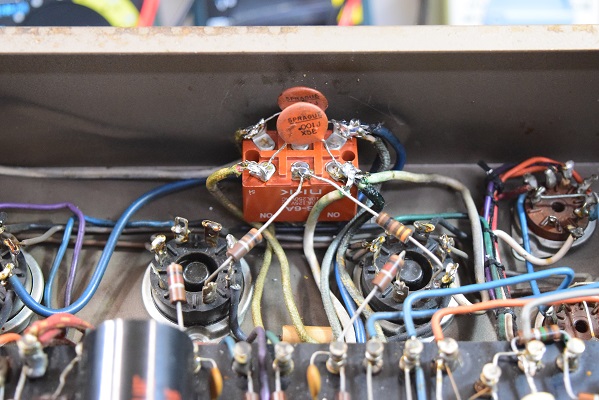

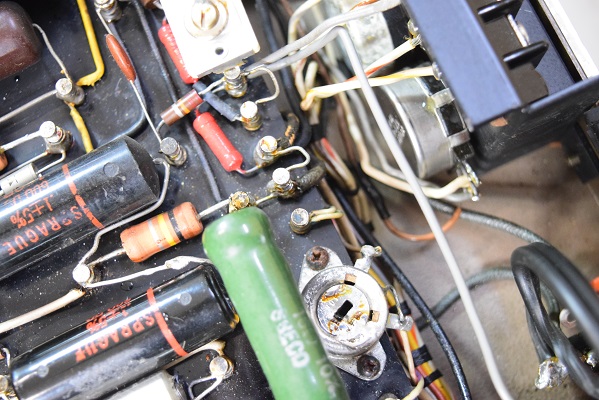

右の画像は交換した後のスイッチです。
