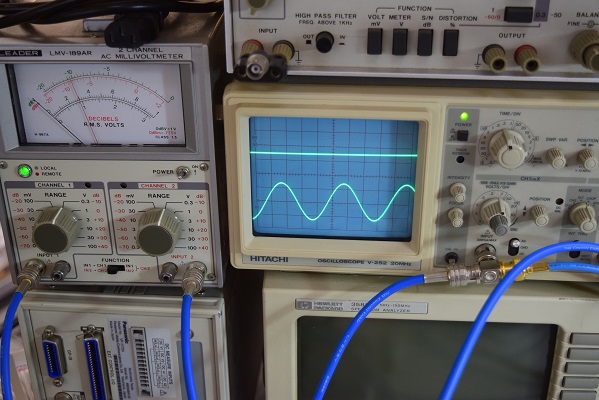

奇麗な波形が戻りました。

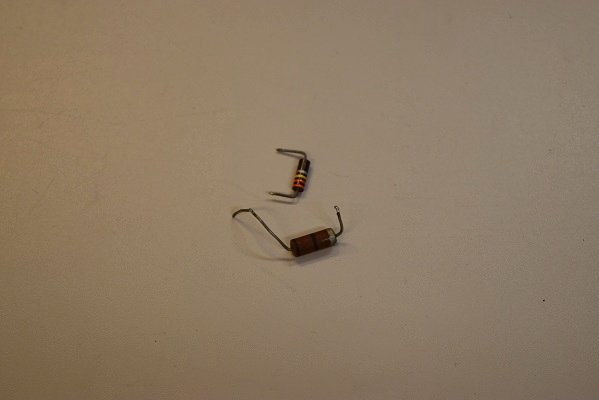

この大きな抵抗が抜けています。小さな抵抗も値が変わっています。A&Bの抵抗です。
今回同じ純正の新しい抵抗に交換しました。

McIntosh C-8　修理依頼機　概要

2022. 11. 30 検査
2022. 12. 15 修理完了

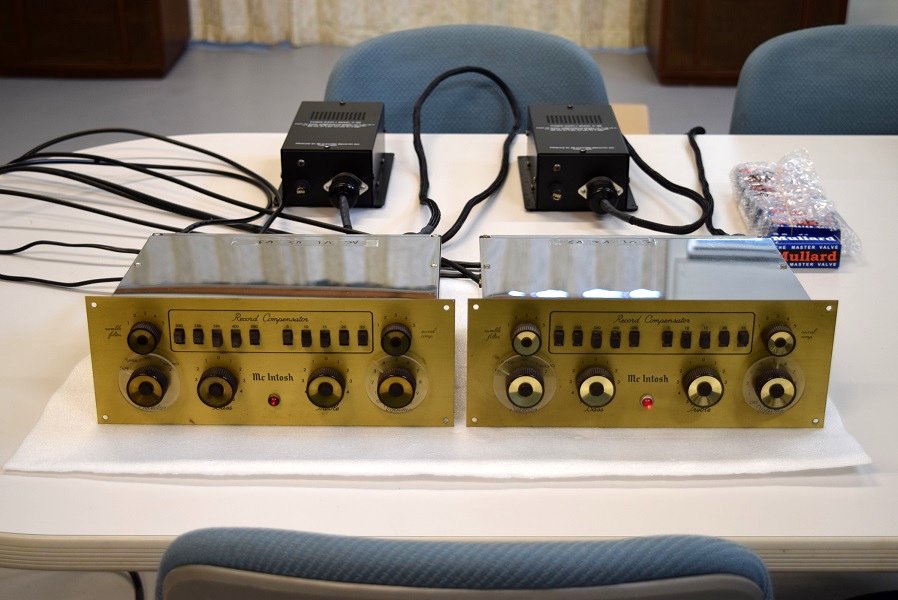

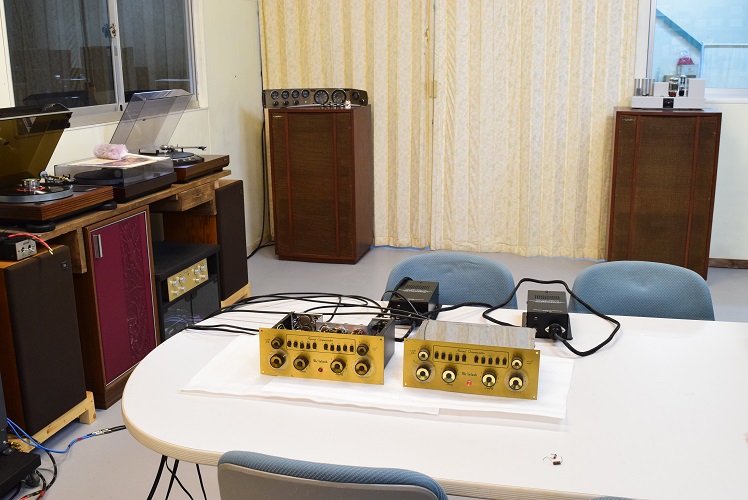

★修理後の試聴エージング風景です。

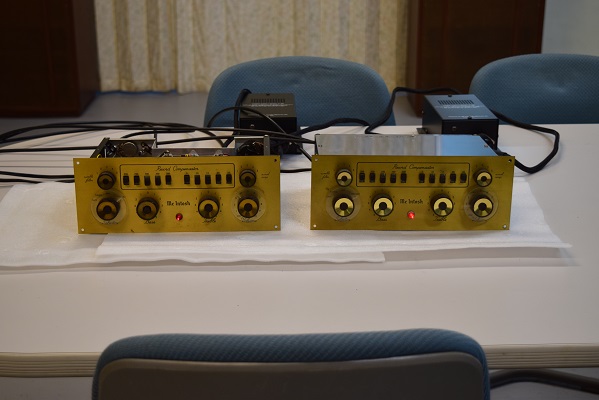

カバーを外してあるのが修理したAC点火機です。

伸び伸びとした音色が響きます。パワーアンプはMarantz model 2です。

いい感じです♪









　

漸く修理完了しました。不良個所の特定に苦労しました。AC点火機は入力インピーダンスにより、他の機器を繋ぐとどういう訳か無信号状態になります。これを回避するために元々逃がす回路を組んであるようです。この回路の抵抗が飛んでいました。DC点火になってからこの問題も無くなったようです。現在一般に出回っている回路図はDC点火のものだけです。
しかし、音は他の方々も言うようにDC点火より伸び伸びと出ているような気がします。やはりDC点火になってこの問題をクリヤしたためか音にも影響しているのではないかと思ってしまします。

★原因はフォノイコ回路の一部の抵抗が経年劣化で作用していませんでした。










　

2年前にこちらでレストアしたC-8です。今度は片側のフォノイコの音が出なくなったので修理を依頼されました。
早速試聴してみると、微かに音は出ていますが蚊の鳴くような音です。

---

★修理完了です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2022. 12. 15

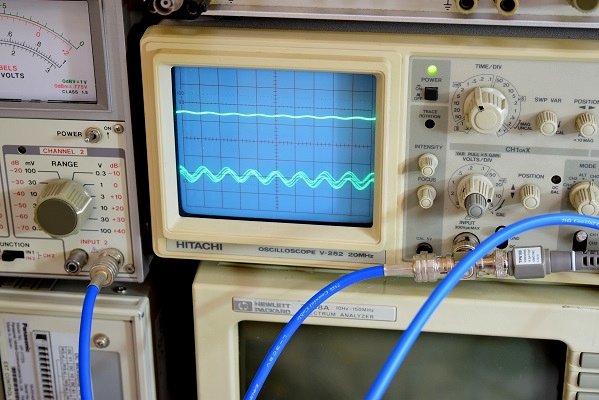

下段の波形が蚊の鳴くような音です。波形もいびつになっています。

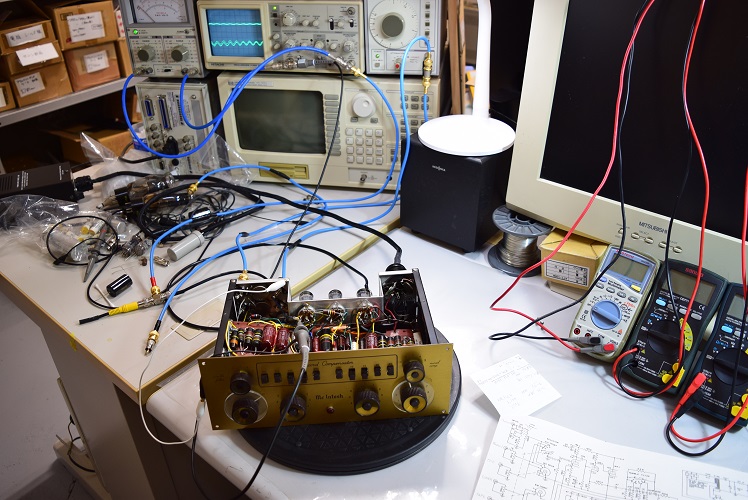

不具合の場所を特定するためにオシロで検索です。
