2024. 2. 21 検査
2024. 2. 21 修理完了

★結局、右チャンネルの音が出なかったのは真空管の接触不良のようです。
こちらでチェックの前に全て抜いてピンの矯正及び腐食等を取り除いています。

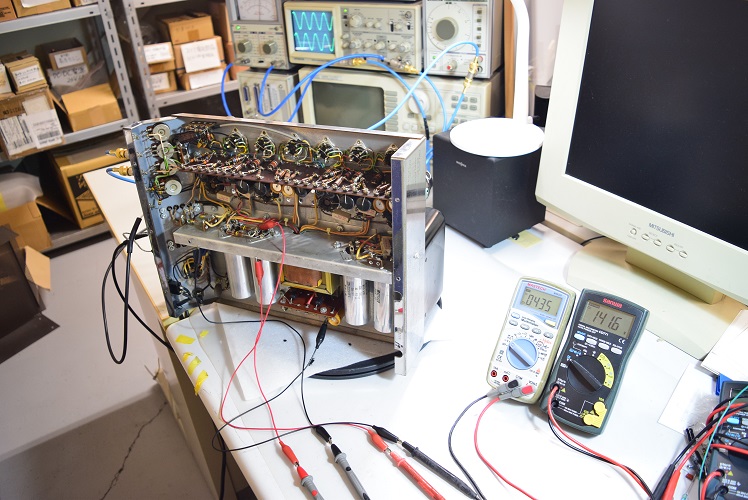

★電源を入れて各電圧と波形のチェックです。

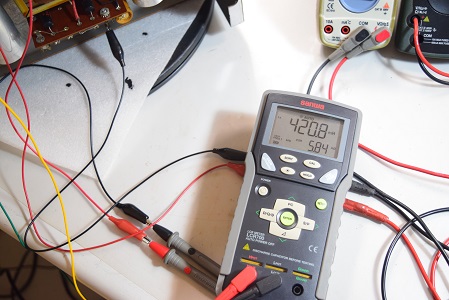

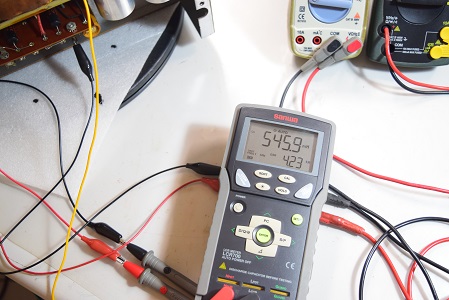

左チャンネル1次側HOT側です。正常です。

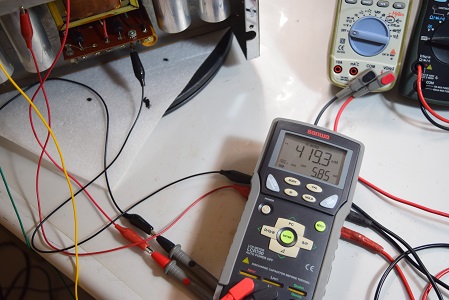

左チャンネル1次側COLD側です。正常です。

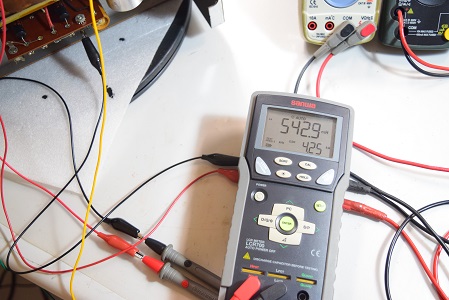

右チャンネル1次側COLD側です。正常です。

★片側の音が出ないので念のため出力トランスをチェックします。

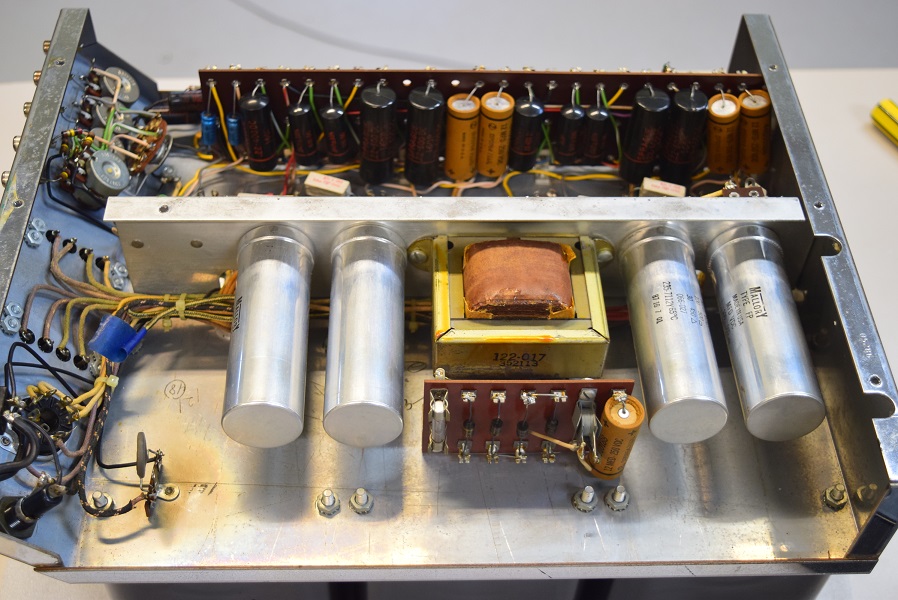

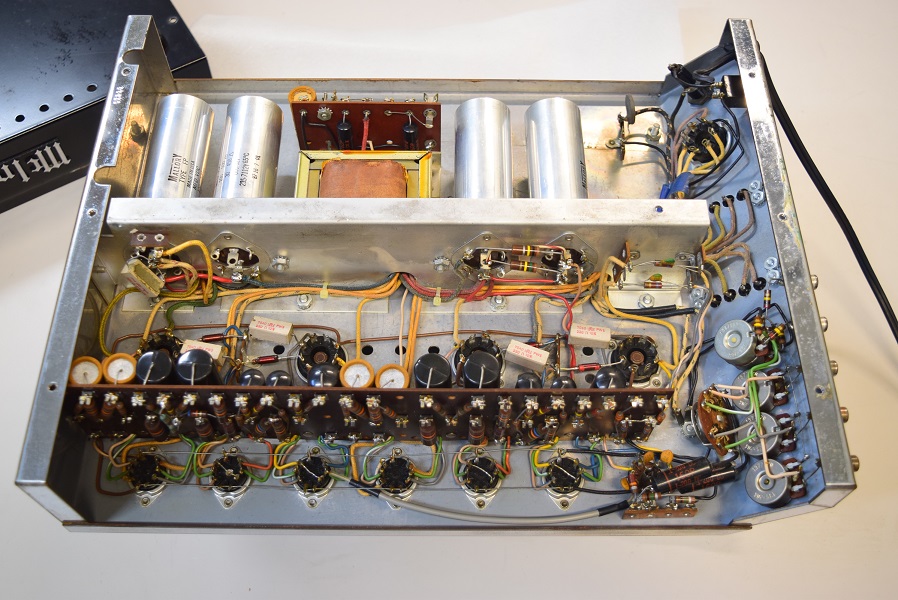

内部です。どこかでレストアされているようで、全てのカップリングコンデンサーはブラックビューティーに交換されています。

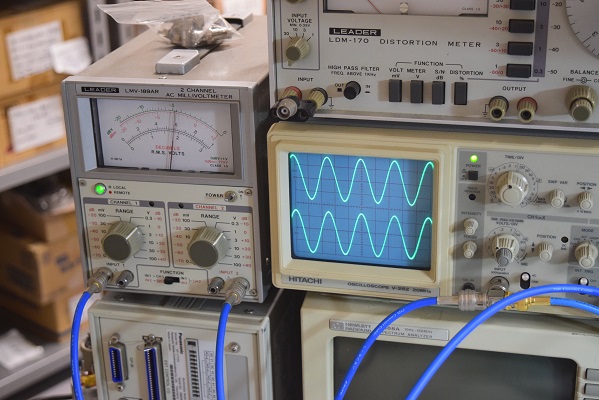

出力波形です。左右とも綺麗な波形が出ています。

電源を入れる前に各真空管のチェックを行いました。

右チャンネル1次側HOT側です。正常です。

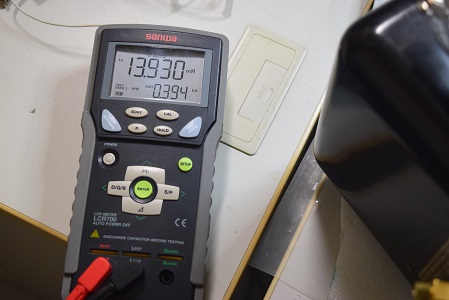

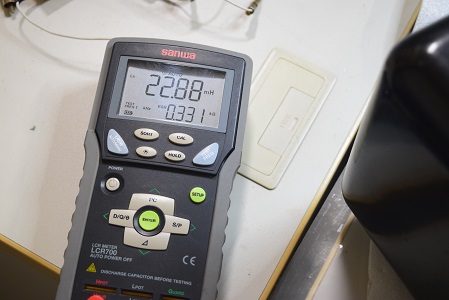

右チャンネルの2次側インダクタンスとインピーダンスの測定です。正常です。

こちらは左側です。こちらも正常です。

右チャンネルの音が出ないので修理を依頼されました。

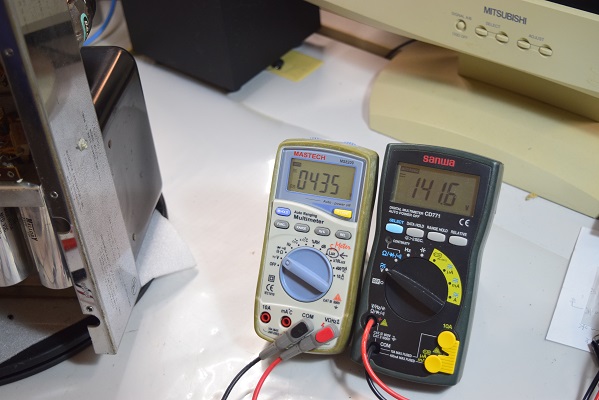

左の白テスターは高圧B1です。435Vを示しまずまずの値です。右テスターはバイアス電圧です。-141.6Vを示しこちらもまあまあの値です。

電解ブロックコンデンサーも全てマロリーに交換されています。

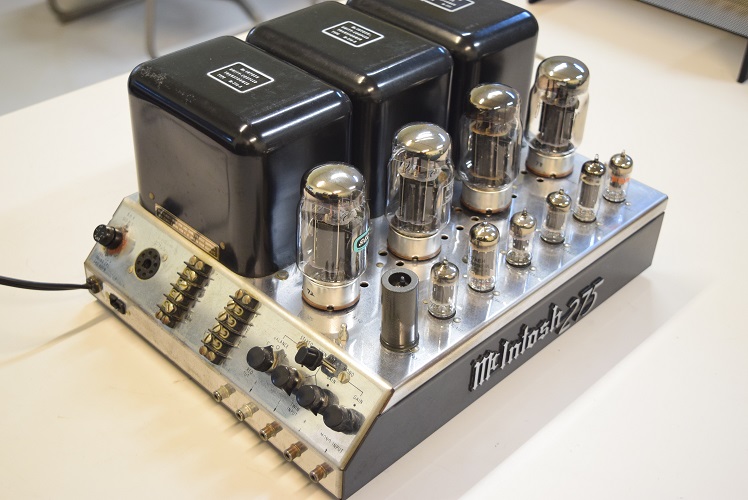

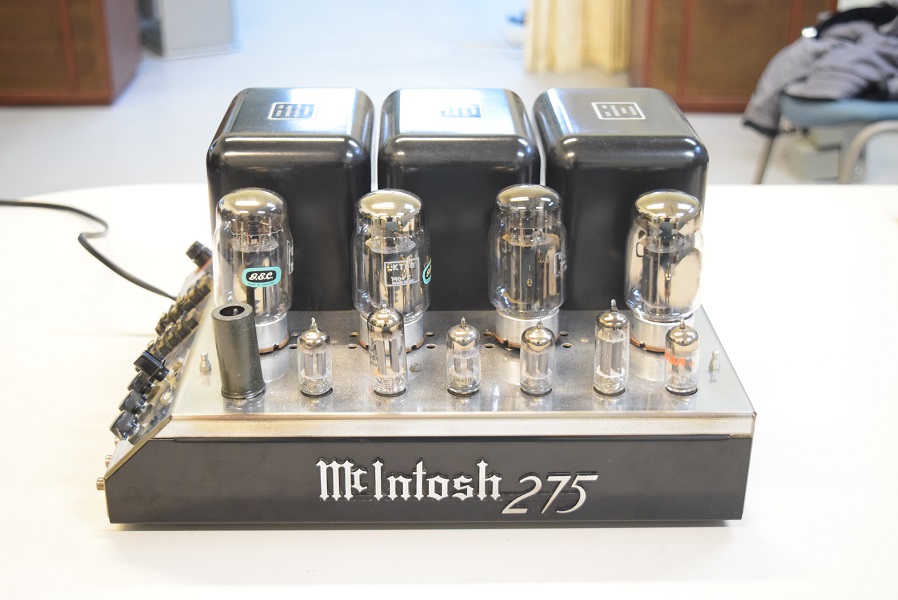

McIntosh MC275　修理レストア依頼機　概要
