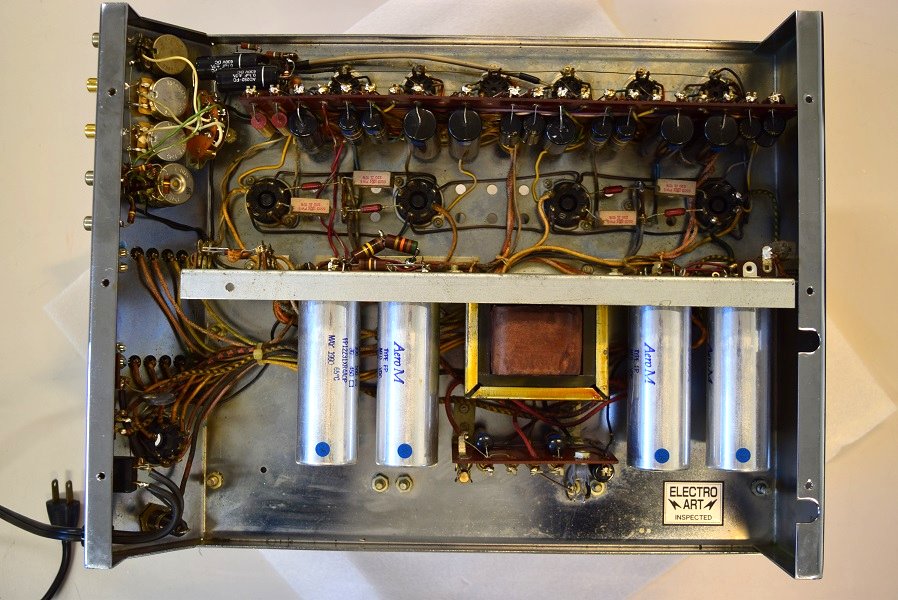

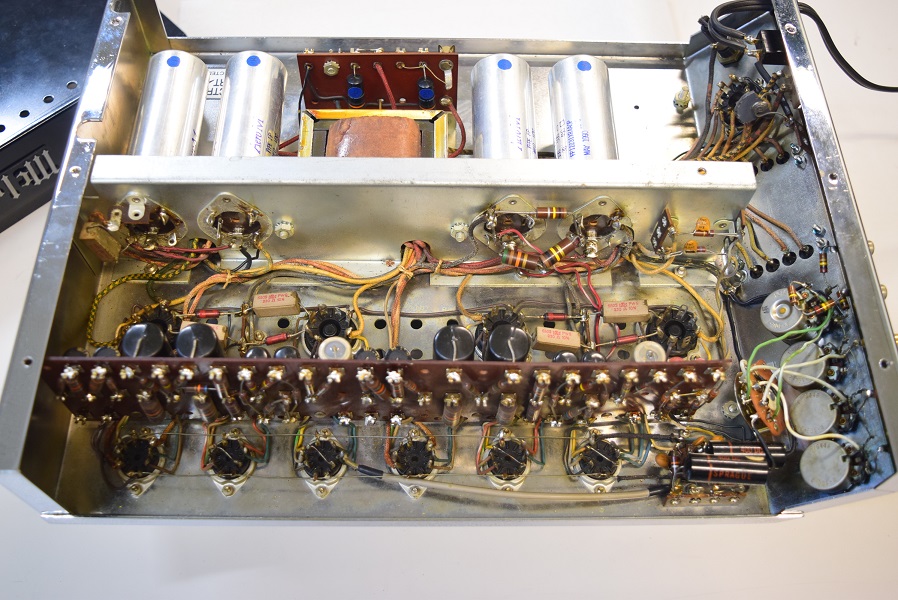

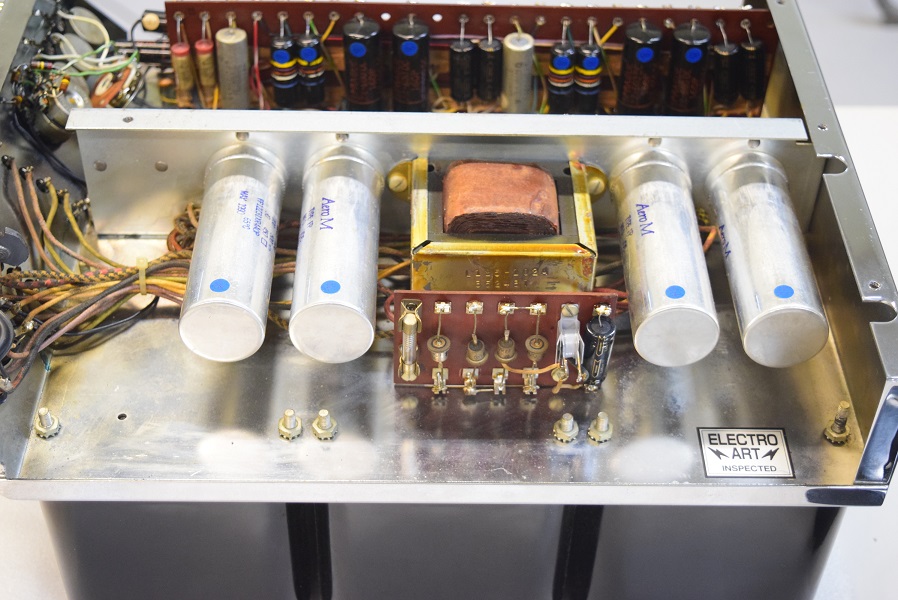

修理後の内部です。特に目立った変更はありませんが、少しコンデンサーを変更し入力ボリュームを換えています。

2024. 2. 21,22 検査
2024. 3. 15　修理完了

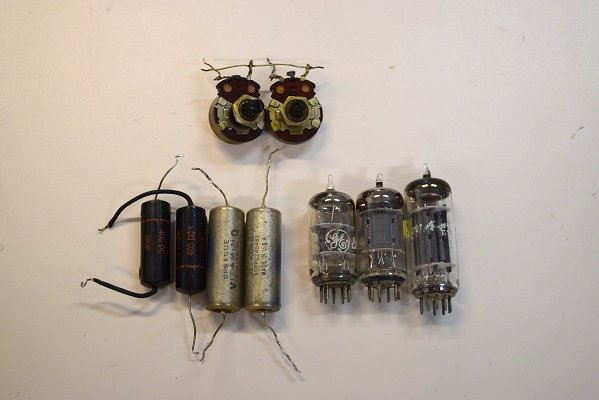

交換部品です。今回は特に多くの交換部品はありませんが、調整に手間が掛かっています。

---

★漸く修理完了です。　　　　　　　　　　　　　　　　　　　　　　　　　2024. 3. 15

今回は思い掛けなく時間が掛かりました。

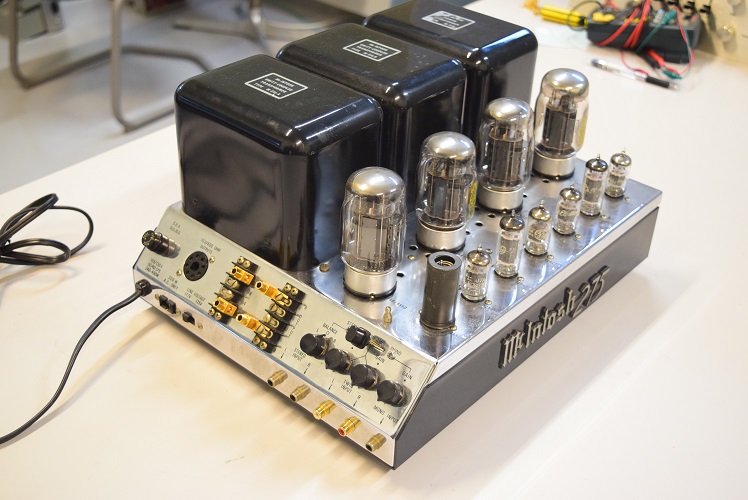

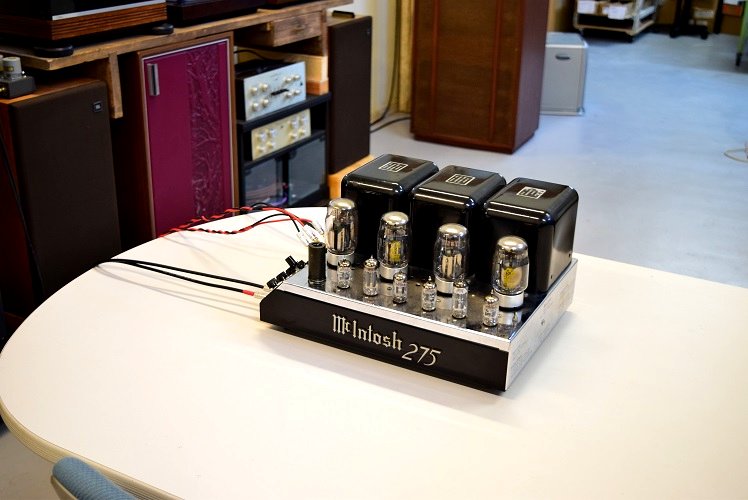

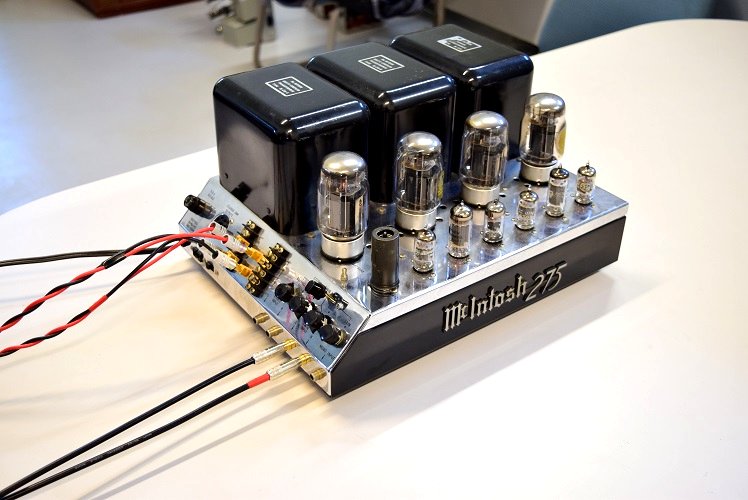

★修理後の試聴エージング風景です。

今回は特に入力側のコンデンサーと内部カップリングコンデンサーをUSA仕様に交換したので、ときめくような輝きのある音になりました。

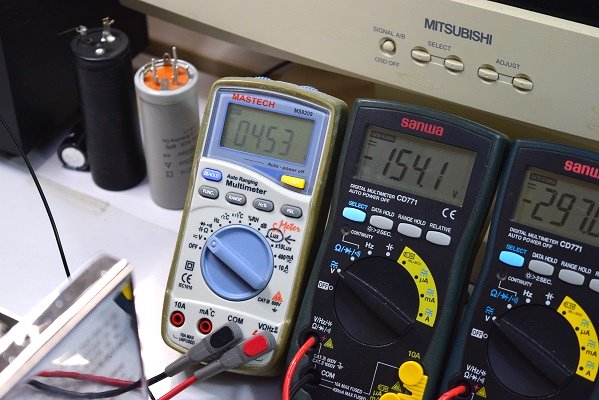

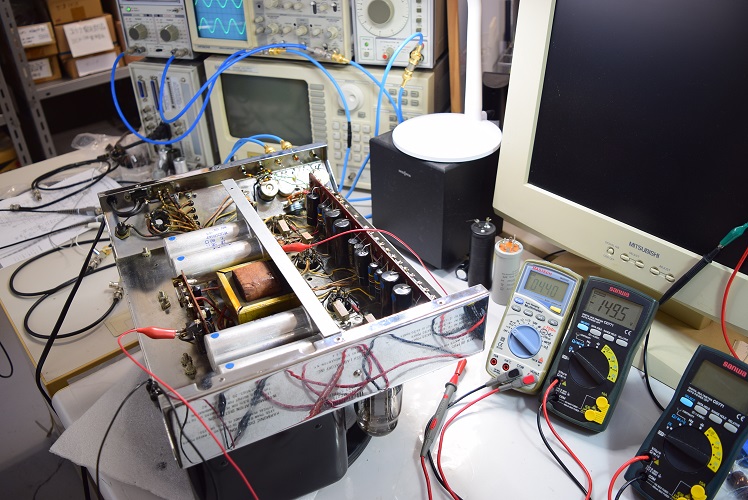

左の白テスターは高圧B1です。453Vを示し良好です。中央テスターはバイアスC電圧です。 -154.1Vを示し良好です。

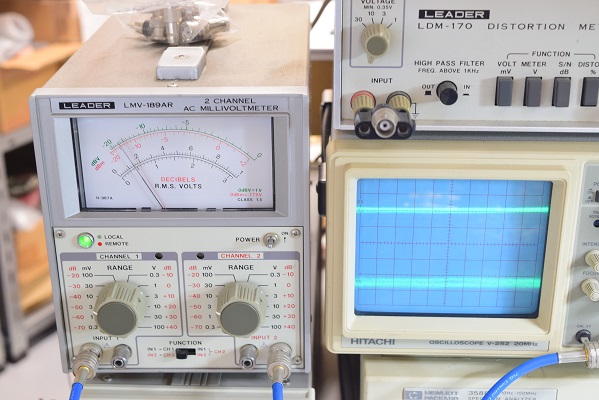

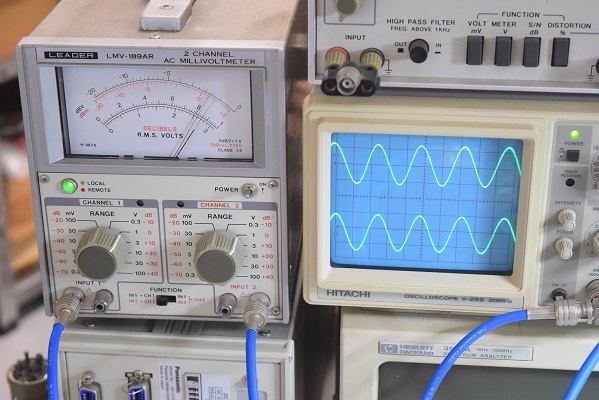

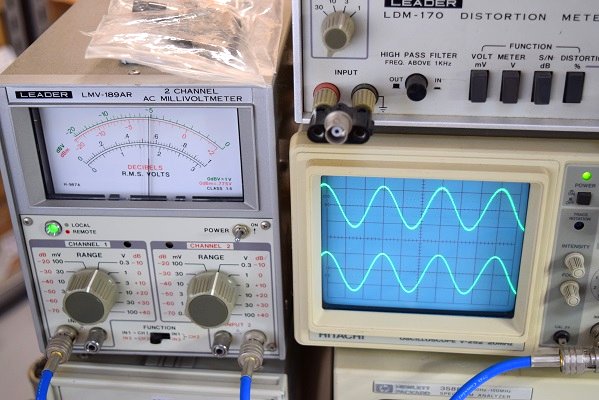

出力波形です。左右とも指針が重なり同じ値を示しています。波形も綺麗です。ノイズはありません。

各電圧と波形のチェックです。

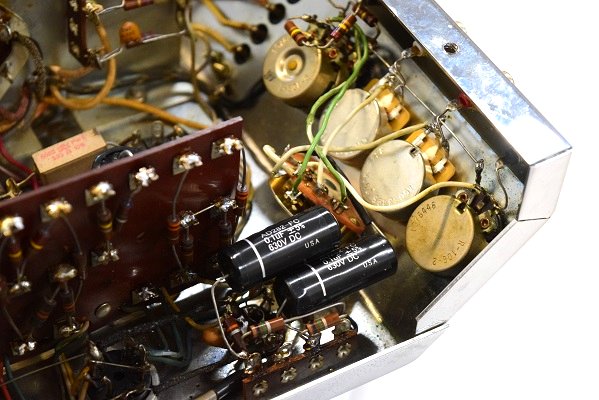

入力側カップリングコンデンサーもUSA仕様に交換しました。

TWIN AMPの入力ゲイン調整ボリュームを左右ともマッキン純正CTS製の新品に交換しました。

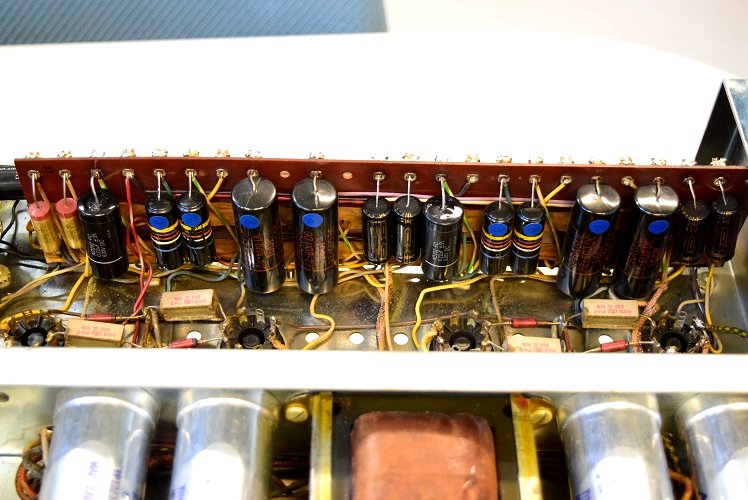

以前どこかでレストアされたときに使用されたビタＱをこちらで音の良いUSA仕様(黒)に交換しました。

★以上の様に、やはり左の出力低下とノイズが検出されます。

各増幅回路の抵抗やコンデンサー等の劣化が考えられます。

問題の出力波形です。オシロの波形の下段が左チャンネルで上段が右です。また左のミリバルの赤針が左チャンネル、黒針が右チャンネルです。波形や指針から、やはり左の出力が少し小さいようです。

こちらは残留ノイズを計測しています。波形の下段に乱れが検出し、指針の赤針が激しく動いています。(動きが早いのではっきり写りません)

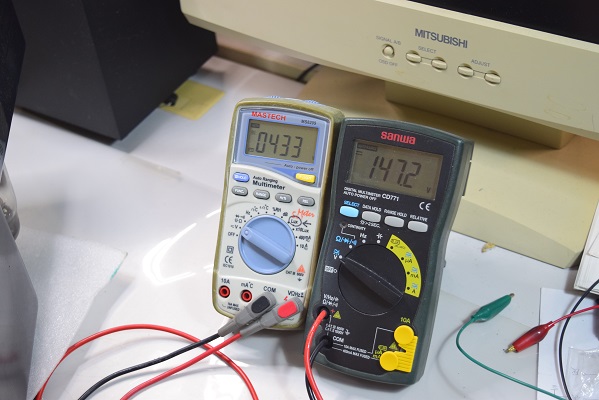

左の白テスターは高圧B1です。433Vを示しまあまあの値です。右テスターはバイアスC電圧です。-147.2Vで良い値です。

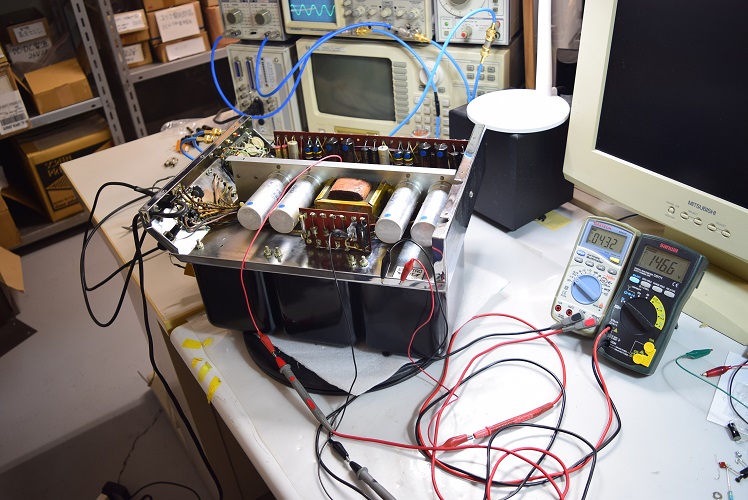

★電源を入れて各電圧と波形をチェックします。

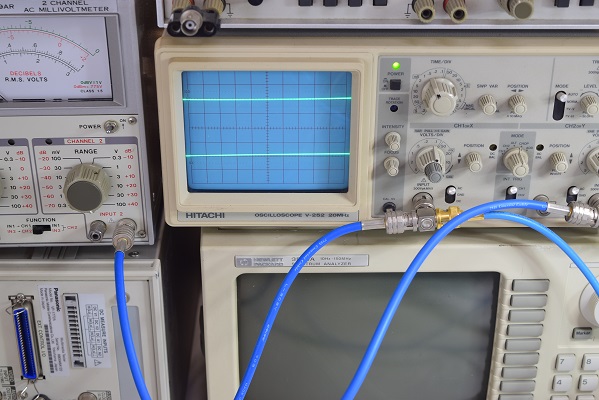

電源にノイズが乗っていないかチェックです。下の波形が高圧B電源です。完全に安定した直流でリプルは検出しません。

左チャンネルにノイズが入り、音も少し小さくなったような気がするので修理を依頼されました。

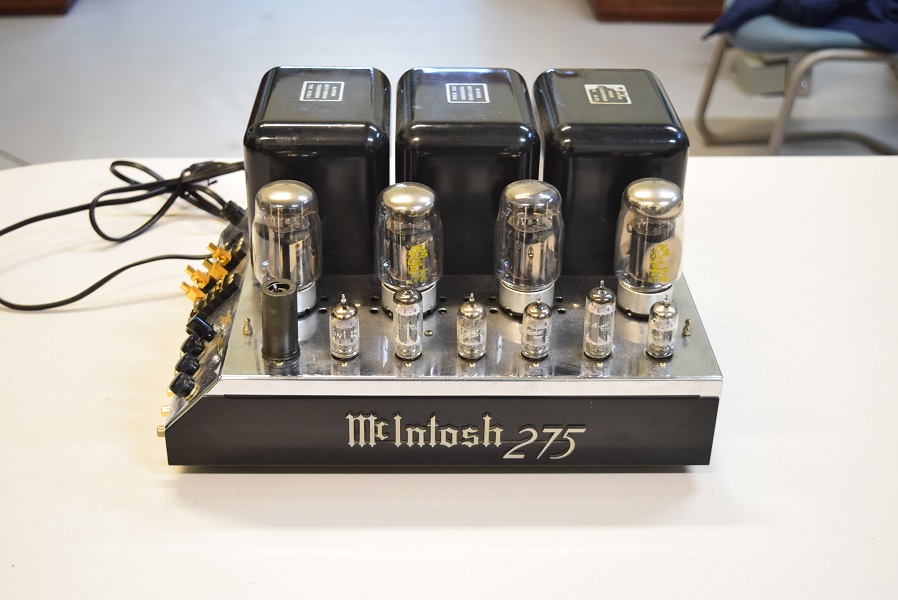

McIntosh MC275　修理レストア依頼機　概要
