2019. 6. 10 初掲載 検査完了
2019. 6. 25 レストア完了
★電源を投入して各部の電圧を計ります。
裏面です。予想通り電源回路はかなり改造されています。寧ろ元の電解ブロックコンデンサーを使わずに追加された青い電解コンデンサーのみで動作しているようです。
本機は初期型なので低圧の整流器はセレンの筈ですがダイオードで組んだ整流ユニットを使用されています。

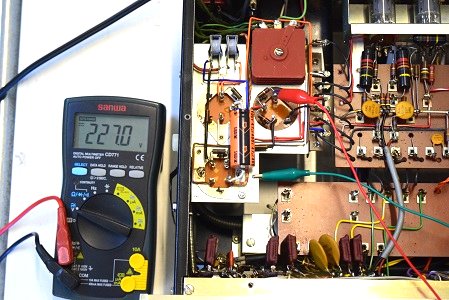

高圧B3です。こちらも227.0Vで極めて良い値です。

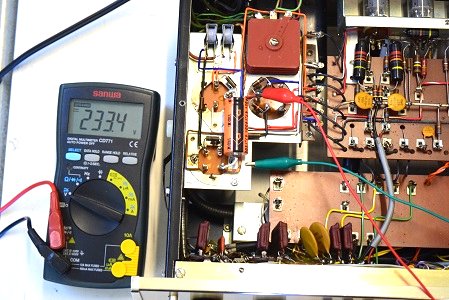

高圧B2です。こちらも233.4Vで極めて良い値です。
★音出しです。
レストア前はブーンと言うノイズが目立ちましたが、レストア後は全く聞こえません。
音漏れもありません。
バランスボリュームも安定した音でガリや異常はありません。

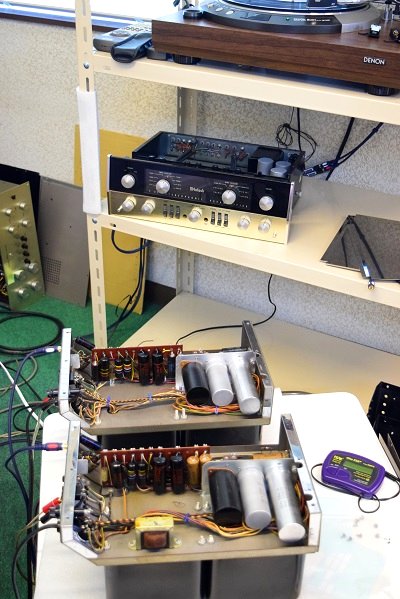

← 左の画像はただ今レストアを行っている別のオーナーの方のMcIntosh MC40に繋いでエージングを行っている風景です。
どちらも良い音です。さすがのマッキンです。
音像がはっきりしていて透明感も有り、何と言っても前に出る元気な音です。
このプリとパワーはどちらもオリジナルの良品バンブルビーが装着してあります。
電源もどちらも正規仕様の電解ブロックコンデンサーを全て交換し、セレンも両方とも交換しています。
云わばどちらも当時のオリジナルの音に極めて近い音と言えます。
良い音に聴き慣れた私でも、ウーンと唸る程の音です。。。
暫くビルエバンスでノリノリです。

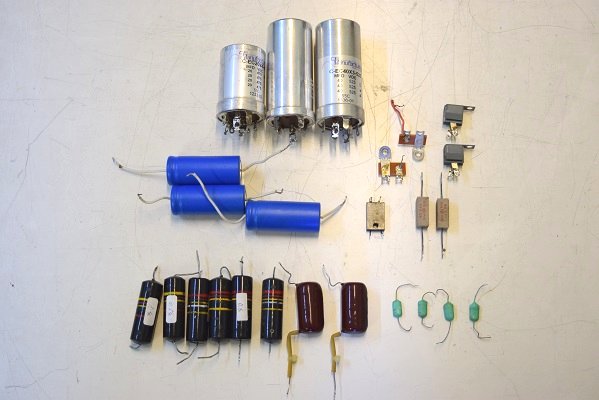

交換部品です。
今回も電源部品を中心にたくさんの部品が交換になりました。

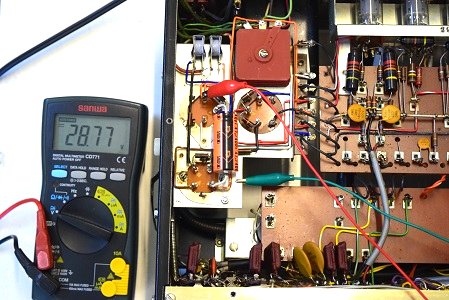

こちらは低圧セレン直後の電圧です。28.77Vで極めて良い値です。

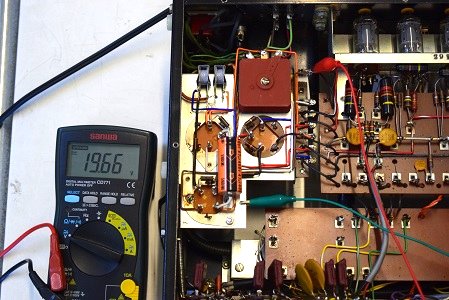

ヒーター電圧です。19.66Vで極めて良い値です。

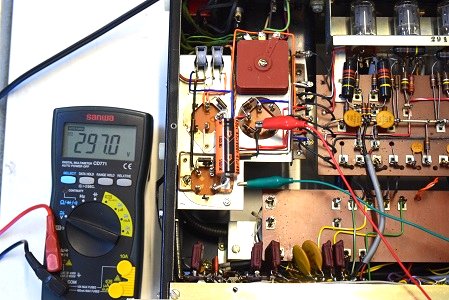

高圧B1です。297.0Vでこれも極めて良い値です。

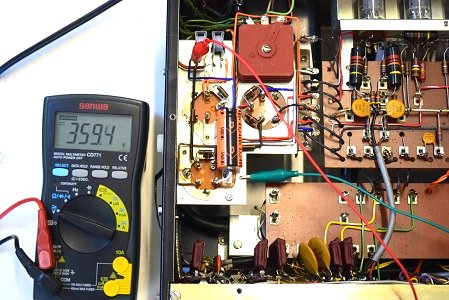

高圧セレン直後の電圧です。359.4Vで極めて良い値です。

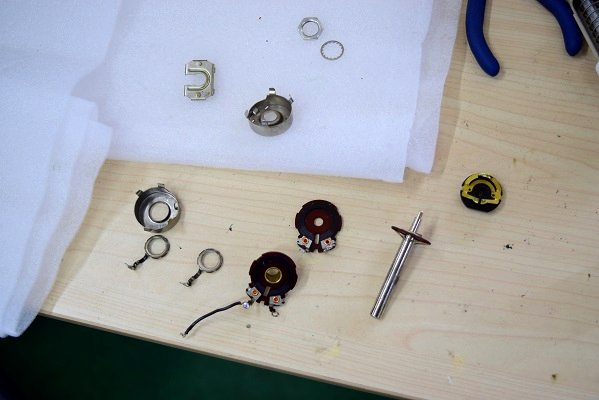

バランスボリュームの分解修理です。
以前は左右どちらかに回すと音量が戻らなくなっていました。
こちらで分解修理後はきちんと動作します。ガリもありません。
★各部の電圧です。
電源回路は高圧セレン2個と低圧もセレンに交換しました。
バイパス用電解コンデンサーはオレンジ色のものに交換されていましたが良品なのでそのまま再利用しています。

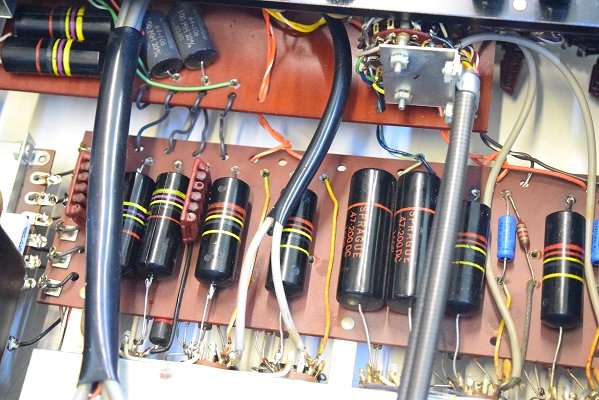

裏のカップリングコンデンサーも全て良品バンブルビーです。

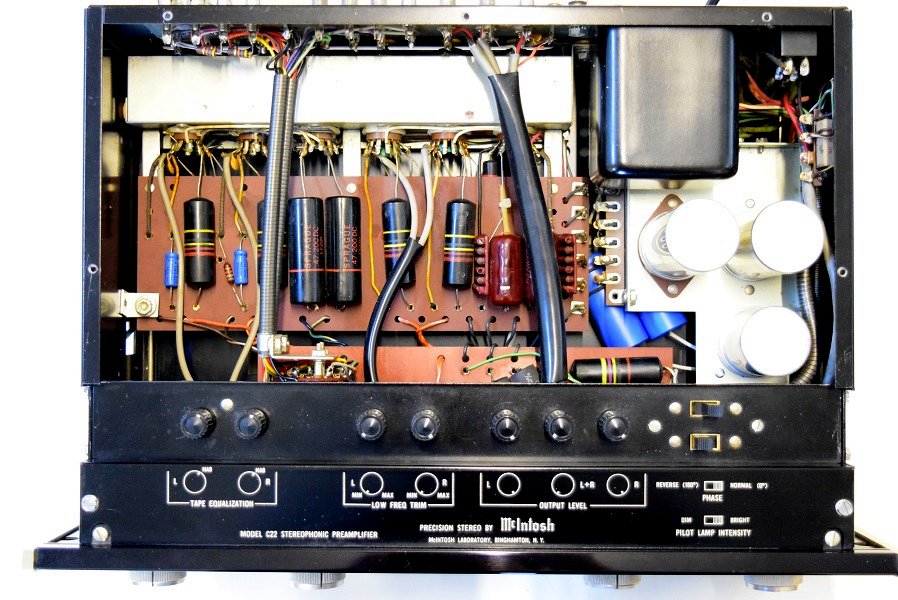

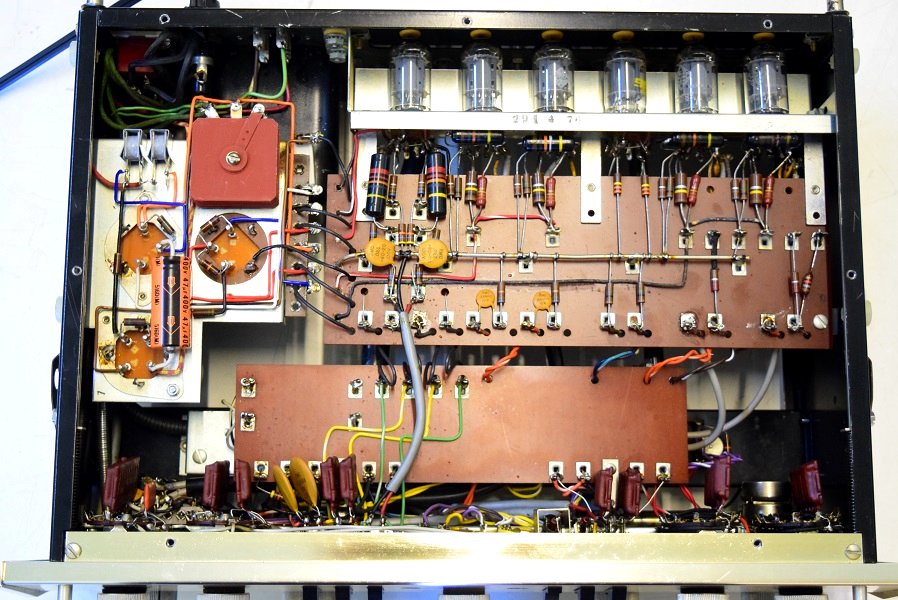

内部裏面です。殆どオリジナル状態です。

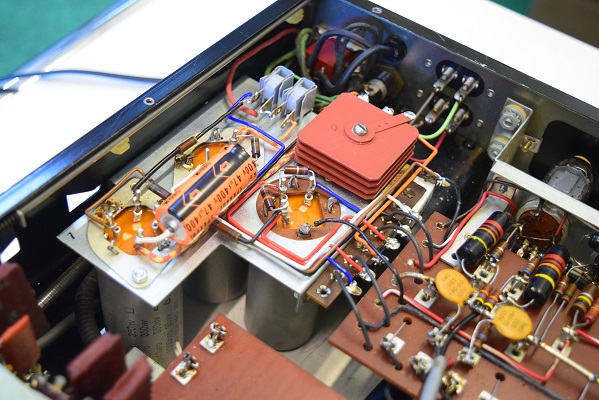

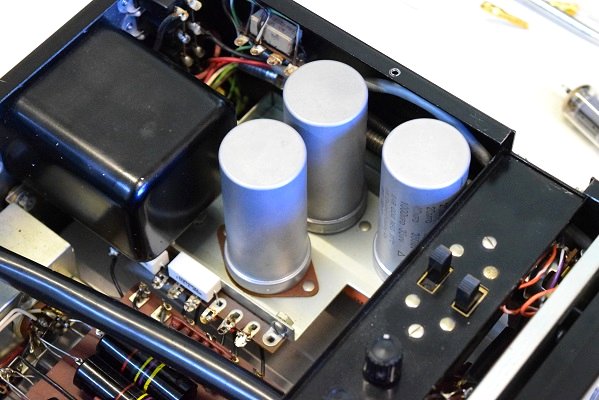

全ての電解ブロックコンデンサーを正規仕様の新品に交換しました。
当工房ではバンブルビーには特殊なコーティングを施し今後できるだけ劣化を防いでいます。

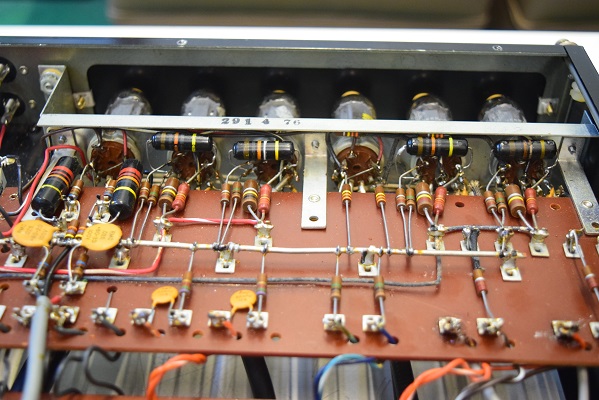

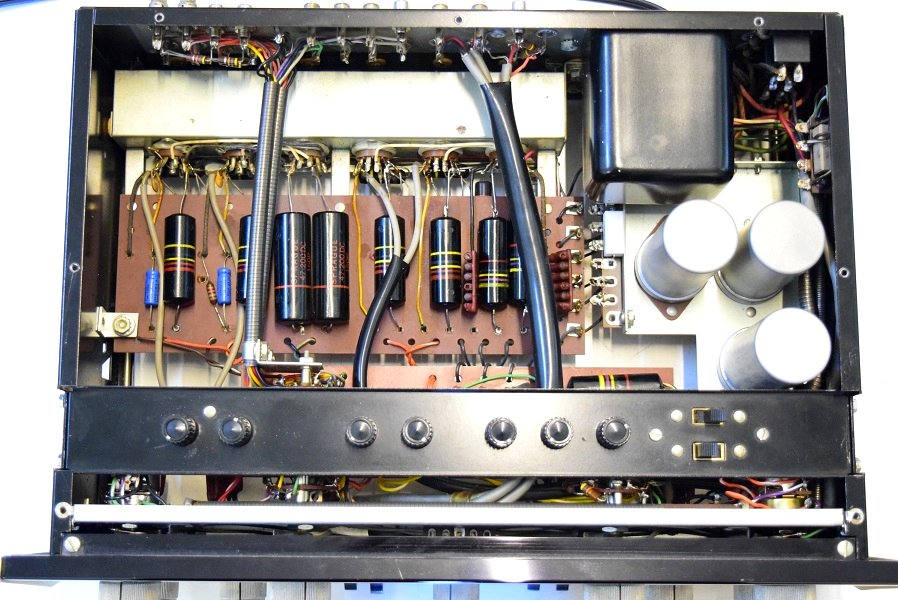

レストア後の内部上面です。全てのバンブルビーは良品に交換しました。
★本機も漸くレストア完了しました。 2019.
6. 25
こちらもバンブルビー化のご依頼でしたがなかなか良いものが無く何度か取り直しています。
低圧のヒーター電圧です。19.99Vです。ブリッジダイオードユニットと追加された別回路の電解コンデンサーの効果で良い値です。

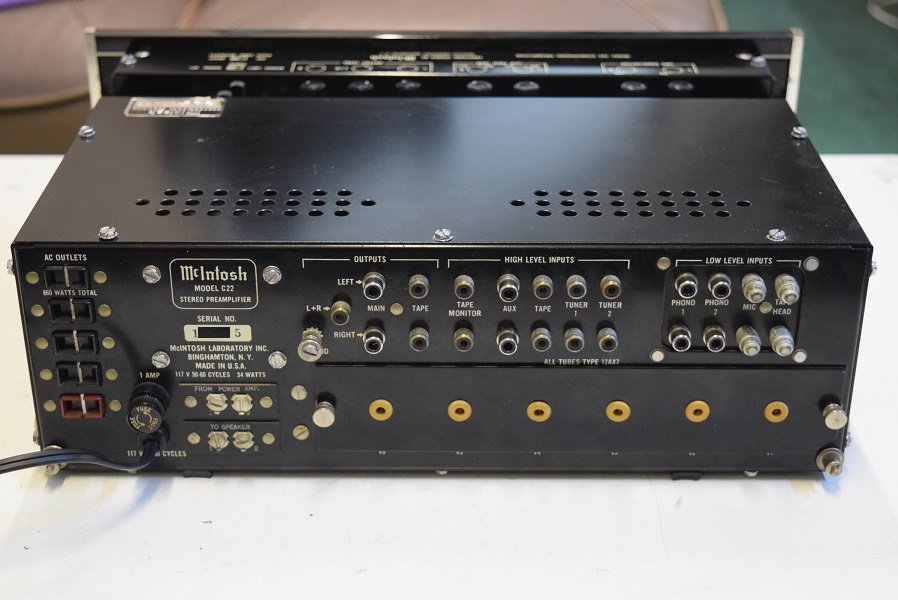

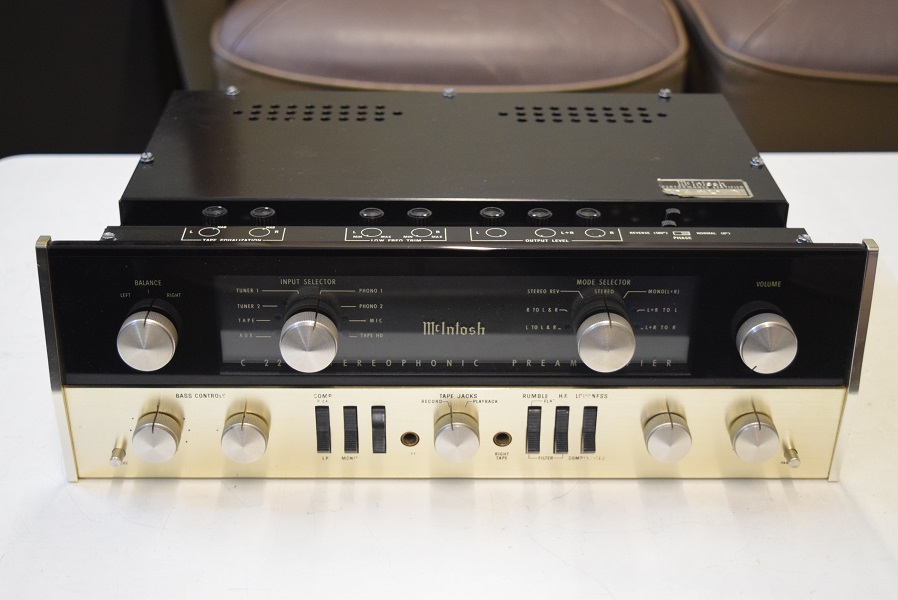

McIntosh C22オリジナル初期型です。
こちらもかなりきれいな逸品です。
まず最初に音出しをしてみました。電圧が上がって来ると同時にブーンと言うハム音が出ます。
バランスボリュームが効いたり効かなかったりなので不良です。
オーナー様から音質についてご指摘を頂いていますが、最初に聴く限りではそれ程悪くはなくこんなものかな？とも思います。
明らかに電源回路が不良のようなので検査をしてレストアすれば音も良くなると思います。

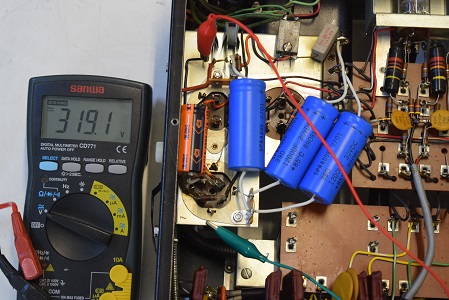

高圧セレン直後の電圧です。かなり下がっているのでこのセレン２個は不良です。

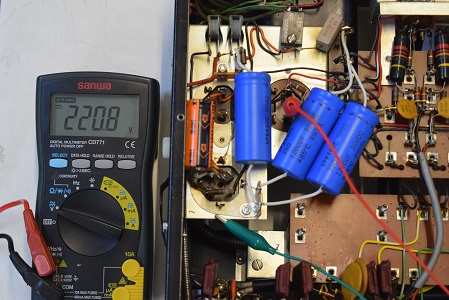

高圧B3です。220.8Vを表示しています。こちらも下がっています。

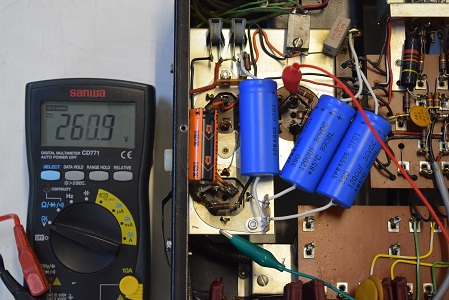

高圧B1です。260.9Vを表示しています。セレン直後が下がっているのでこちらも30V程低い値です。

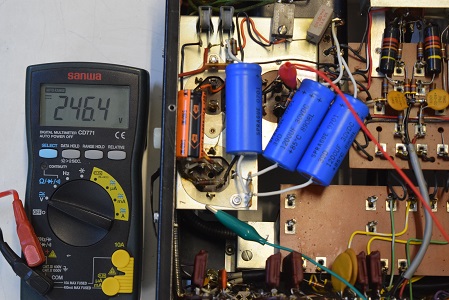

高圧B2です。246.4Vを表示しています。B1が下がっているので順に下がっています。
電解ブロックコンデンサーの低圧です。
表示の通りリークしています。

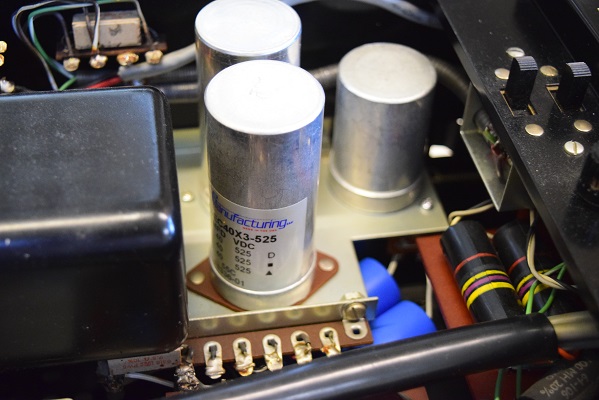

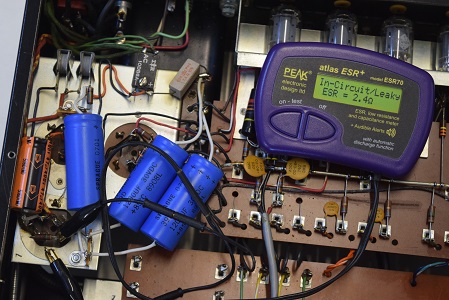

高圧の電解ブロックコンデンサーでまだ使用中のものです。
表示の通りESRが高く機能し辛い状態です。
恐らくブーンと言うハムノイズもこれが影響しています。

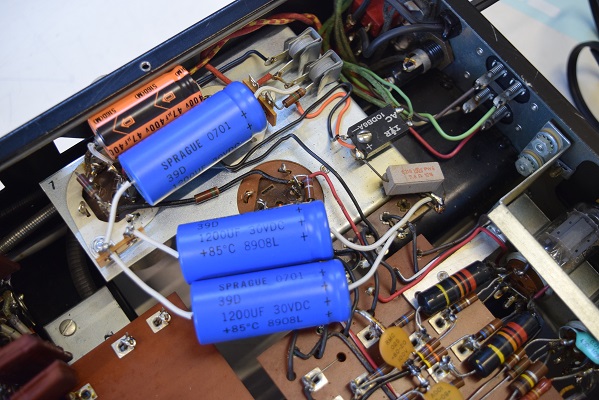

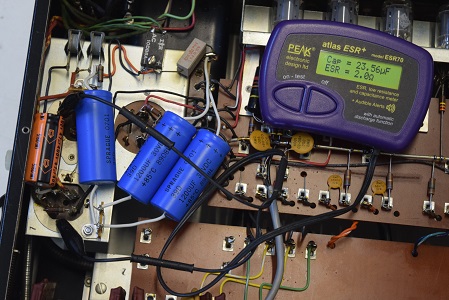

追加された青い電解コンデンサーです。
各カップリングコンデンサーは交換されています。
★電源回路のチェックです。
以前どこかでレストアされています。その時交換されたのでしょう。
電解ブロックコンデンサーが２本交換されています。
このラベルのものはよく不良になり易いのかこちらでこれまでかなり交換しています。

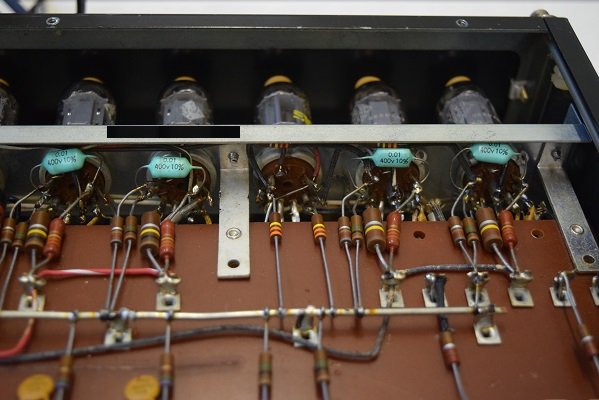

内部上面です。まだバンブルビーが残っています。検査の結果バンブルビーは全て不良です。160Pは大丈夫です。
McIntosh C22 レストア依頼機 S.K 様 概要
★以上の検査で電源回路はかなり悪い状態です。
カップリングコンデンサーもバンブルビーは全て不良です。
フォノイコのカソードバイパスコンは交換されていて良品でした。
★音はやはり30分位聴いていると元気のない曇った音になります。
最初に音出しをしたときと比べて時間の経過と共に悪くなってくるので、かなり電源の影響を受けているようです。
以前他でのレストアで交換されたカップリングはそれ程音の悪いものでは無いのでやはりバンブルビーがかなり音を悪くしているようです。
