こちらも5500uF 20Vの大容量ブロックコンデンサーです。

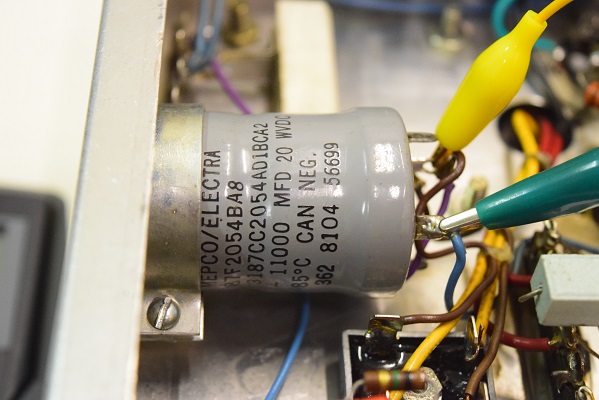

低圧用電解ブロックコンデンサーです。何と! 11000uF 20Vの大容量です。

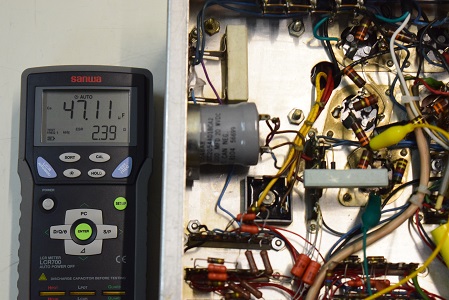

★取り敢えず各ブロックコンデンサーのチェックをしてみます。
2021. 5. 15 検査
2021. 6. 30 終了

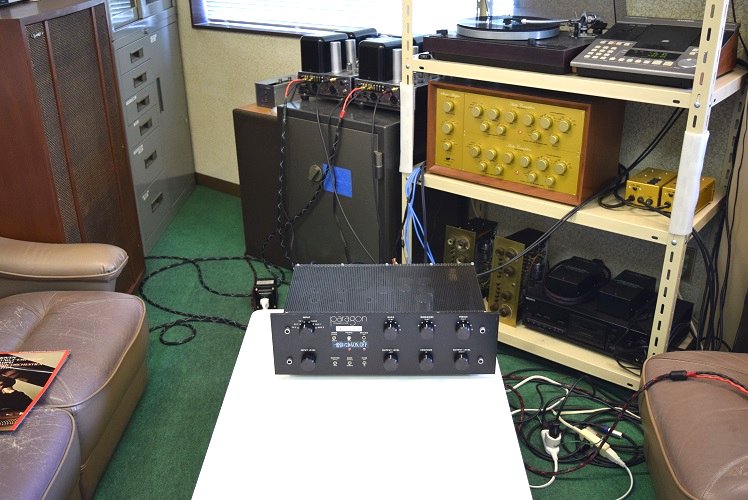

★最初の音出しです。
音は低音がはきはきしてJAZZには良いかも知れません。
中高音も結構臨場感が感じられます。
いつものマランツやマッキンとは感じは違っていますがなかなか良い音だと思います。
★ 終了 2021. 6. 30
本機は検査の結果大きな問題は無く音も良い状態なので検査及び多少の整備を行い完了とします。

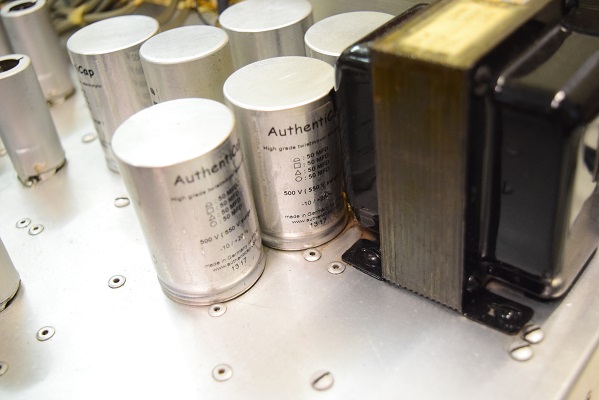

電解ブロックコンデンサーもたくさん並んでいます。

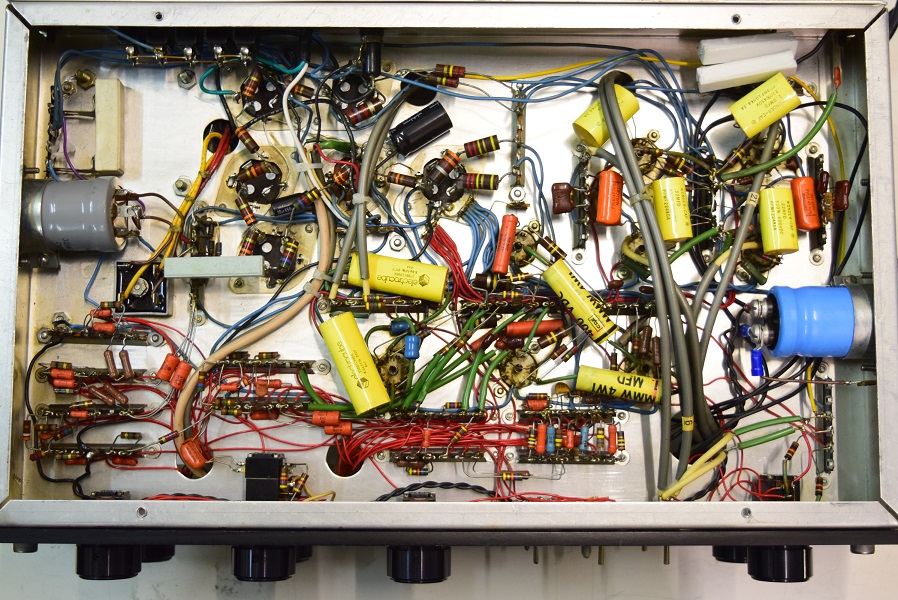

★内部です。

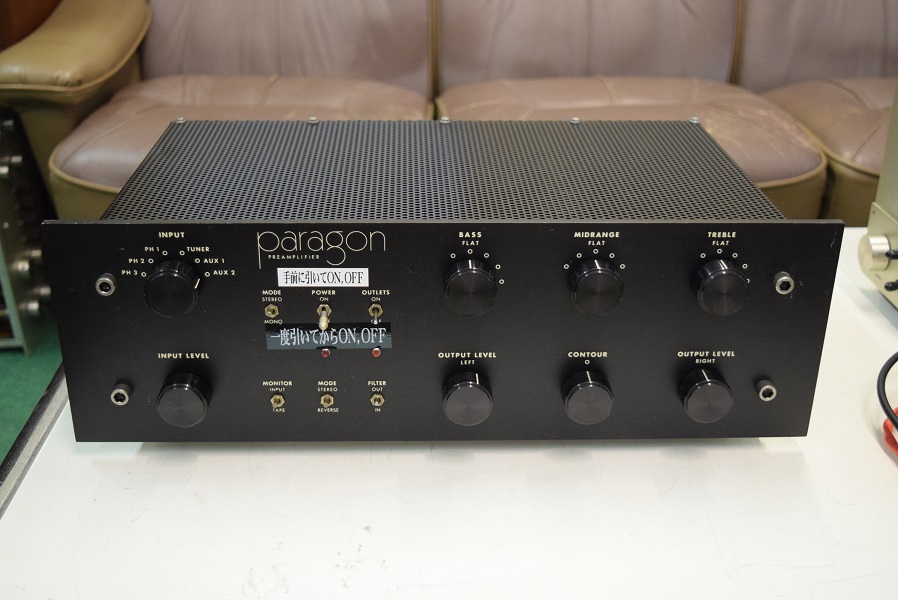

初めてのParagon 12 です。トーンコントロールにミッドレンジがあります。見慣れないスイッチもあります。

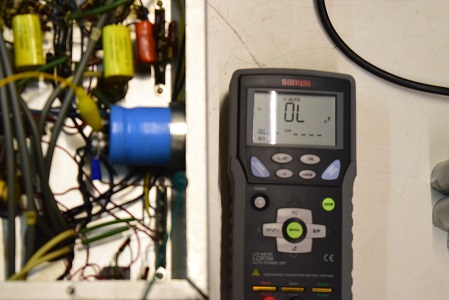

こちらも低圧の大容量コンデンサーです。同じくOL表示で導通がありません。

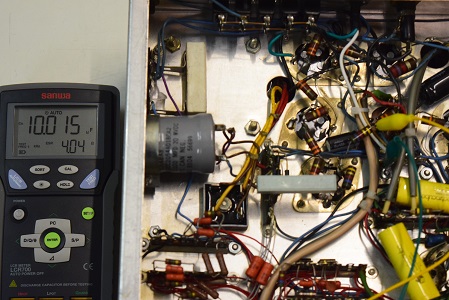

こちらは追加されたコンデンサーを含めた容量です。ESRがかなり高いのでこのブロックコンデンサーは不良のようです。

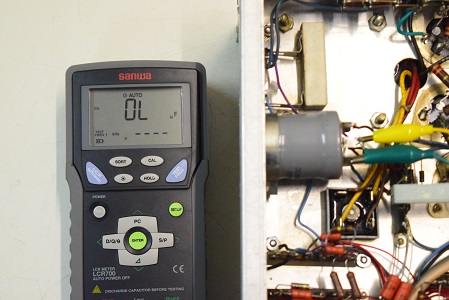

低圧の大容量コンデンサーはOL表示で導通がありません。

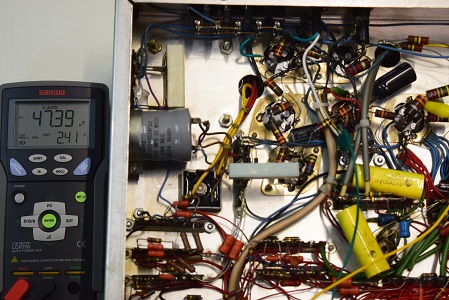

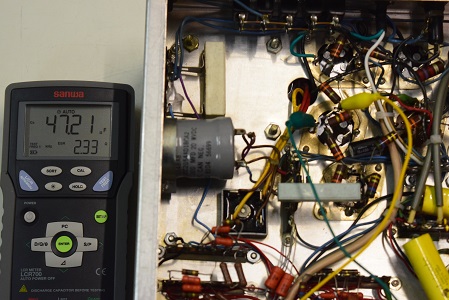

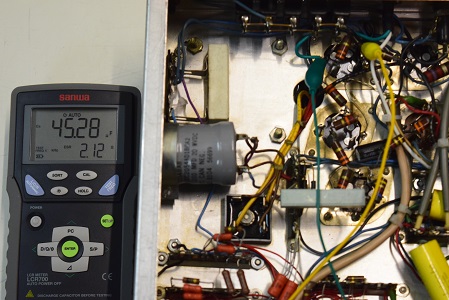

こちらは高圧です。どれもESRは高いものの状態はまあまあです。

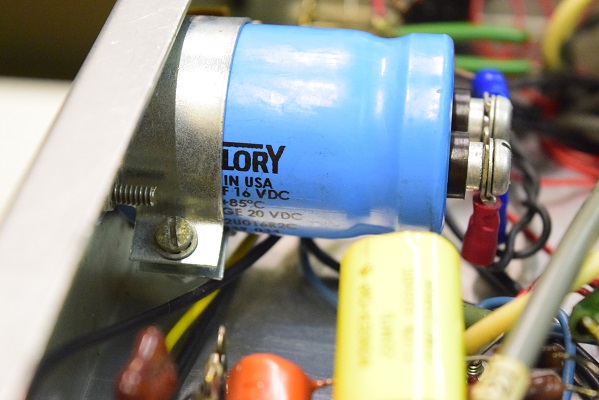

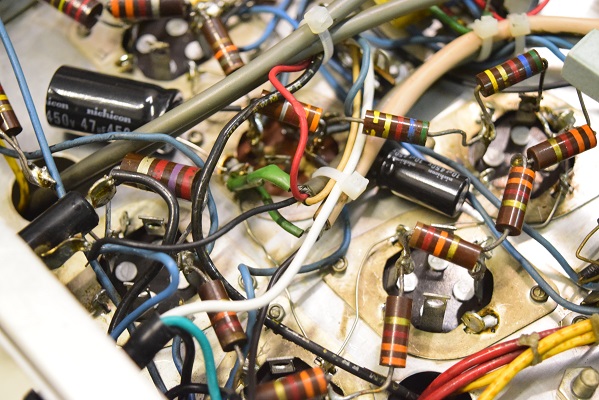

電解ブロックコンデンサーにチューブラコンを追加されています。ノイズでも乗って来たのでしょうか?

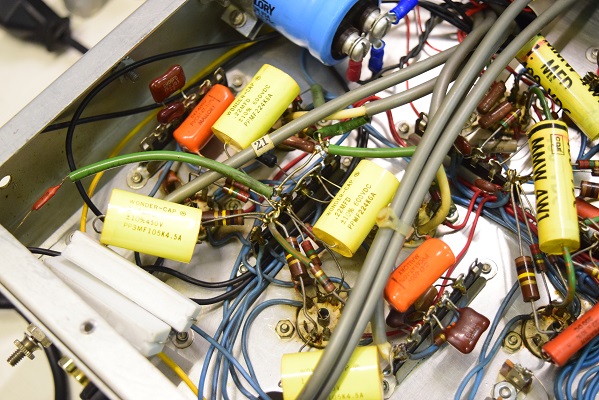

カップリングコンデンサーは大きな容量が使われています。

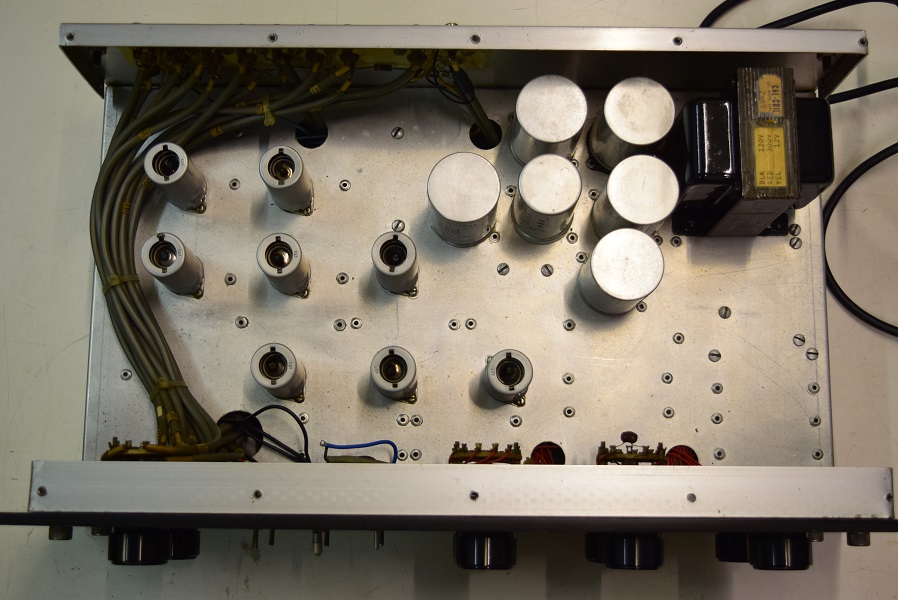

真空管が8本もあります。全て12AX7です。恐らくトーン回路にミッドレンジを設けているのでその分増幅回路が多くなったのでしょう。
Paragon 12 検査レストア依頼機 概要
