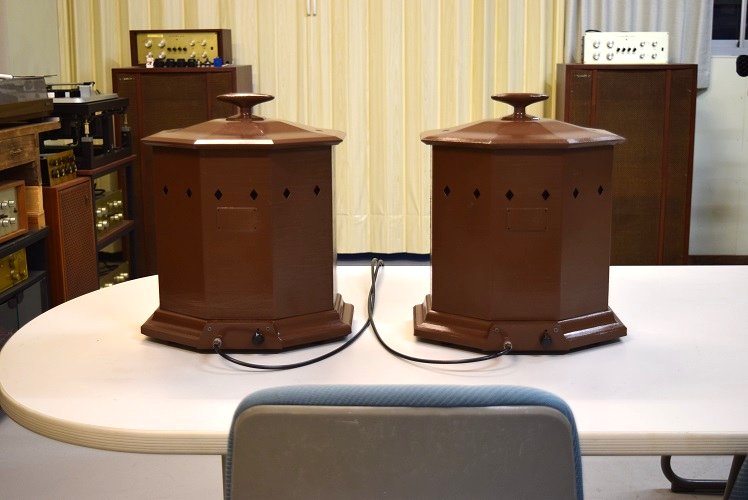

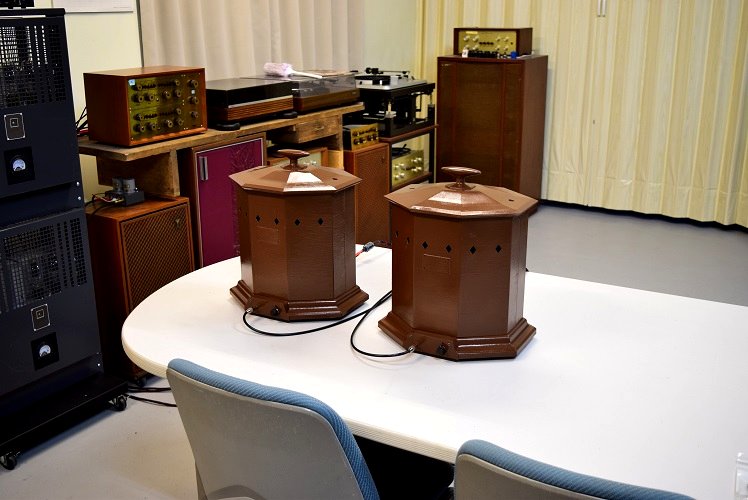

ウエスタン 25Bアンプに外観を似せた、当工房オリジナル MKe-25B アンプです。　オリジナルの25Bの出力管は205Dですが、出力は頑張っても2W位です。以前205Dの球でこちらのTANNOY REDを鳴らしてみたのですが、音が小さく思わずスピーカーに近づかなければ聴けません。さすがにこれでは普通に楽しめないので、作ってみました。
300Bなら何とか8W位出るので充分です。回路は、以前オリジナルの91Aアンプを聴いて、余り良い印象はなかったので独自に考えました。

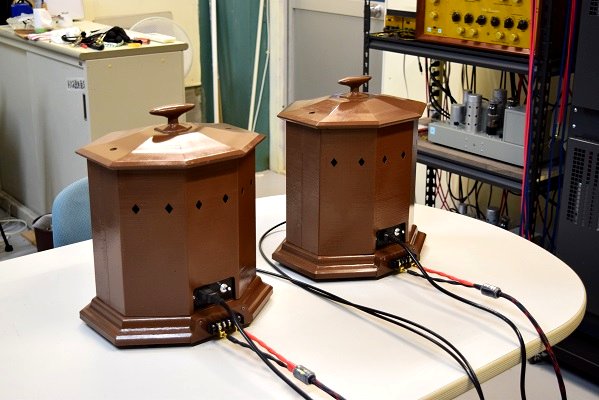

後部です。電源はPSEを考慮して3Pインレットとし、スピーカー端子は外部に出してねじ止めです。　( 4, 8, 16Ω )
画像では、いつもの様にバナナ端子アダプターを付けています。
これで普通のモノーラル・パワーアンプとして、どのスピーカーにも使えます。

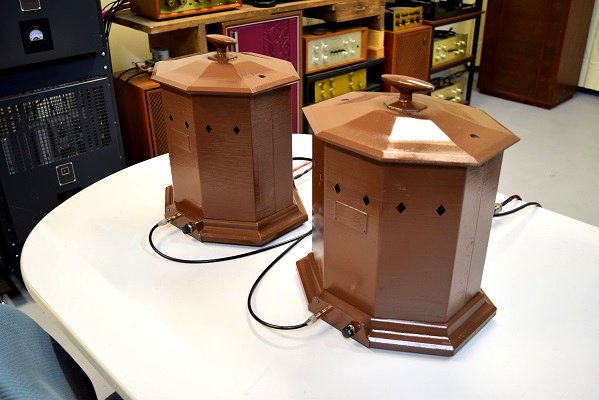

まるで工芸品です。

暗い部屋では、のぞき窓からほんのりヒーターの明かりが見えます。

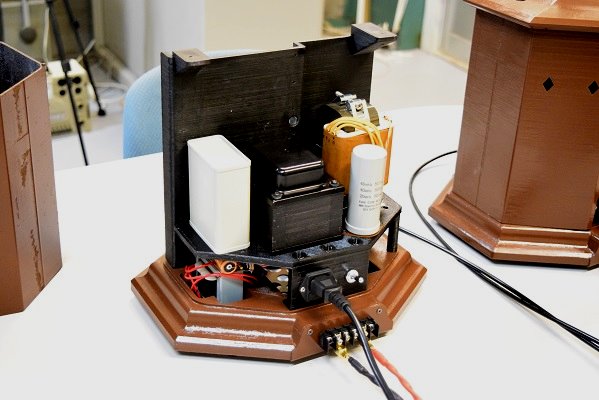

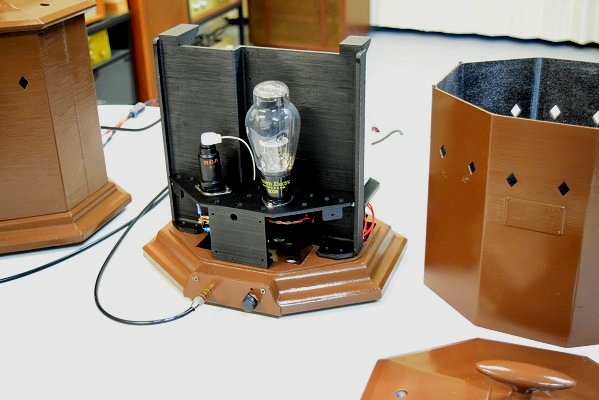

内部です。出力管はウエスタン300Bで、ドライブ管は6J7/348Aです。
