ESR(等価直列抵抗)について
★ こちらではEquivalent Series Resistance(等価直列抵抗)について説明します。
JIS C 5602(電子機器用受動部品用語)では次のように定義しています。
等価直列抵抗
|

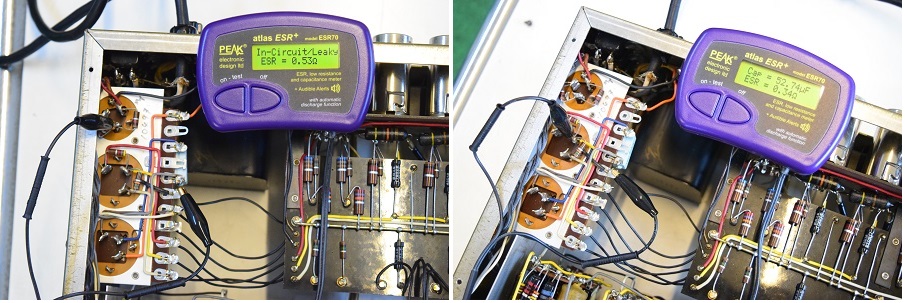

★ 左の表示はLeaky、即ちリークで不良を表し、右は正常な値52.74uFを表しています。
表示の下段がESRです。どちらも値は1Ω以下でまあまあですが、セレンが不良になると一気に増加します。
結局検査の結果、この個体はブロックコンデンサーの初段φ25の3ブロック中2ブロックとヒータ用φ35の3ブロック中2ブロックが不良でした。
一見良さそうに見えても60年近い歳月では年数に比例して必ず劣化しています。
特に高圧B電源のどれかのブロックコンデンサーが不良になると音全体が粗れた音になり何となく汚く感じます。
某ショップの様にカップリングコンデンサーの絶縁不良ばかりを気にしても、電源のブロックコンデンサーが未交換では決して良い音にはなりません。
銘柄に拘らず、新品交換がベストです。
コンデンサの直列等価回路は図1のようになります。
|
ここで、 |
理想コンデンサのESRはゼロです。
コンデンサが不良になるとESRが高くなることが多く、ESRが高いコンデンサを含む回路は、動作が不安定になったり、異常発振や誤動作などを起こしたりすることが多く、またコンデンサにリプル電流が流れるとESRで損失が発生し、異常発熱によってさらにコンデンサの劣化が早まります。

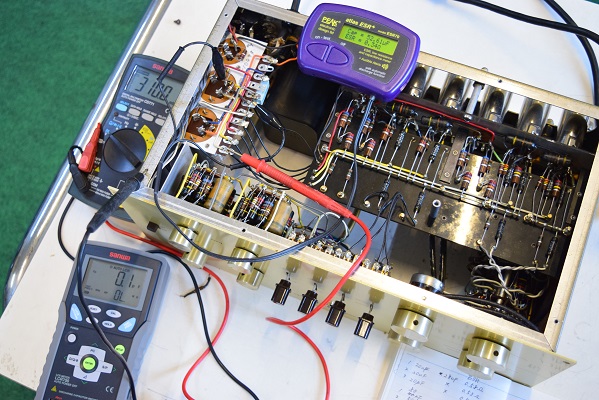

★ 当工房ではコンデンサー専用測定器を使用して正確なESRと静電容量の測定を行っています。
図2 電解コンデンサのインピーダンス特性
セブン再生工房のページに戻る。
ESRが正常値より大幅に大きくなっても、コンデンサの容量は正常値を示すことが多く、そのため、LCRメータなどで容量を測定するときは、ESRにも気をつける必要があります。
電解コンデンサの場合は、L分よりもR分の影響が大きく、インピーダンス特性は図2のようになります。ただし、L分が影響すると、インピーダンス特性はV字形になります。
